带环形沟槽的筒状传动连接构件

　　这类带环形沟槽的筒状构件，在纺织绕线、线缆收放、小型传动输送场景中应用十分普遍，日常接触到的络筒机、小型线材收卷设备、精密排线机构里，都能见到同结构构件的身影。它的核心作用是通过外周的连续环形沟槽，引导线材、纱线在往复运动过程中实现均匀排布，避免线材堆叠、卡滞、排线错位的问题，是保障收卷工序稳定运行的核心接触构件。

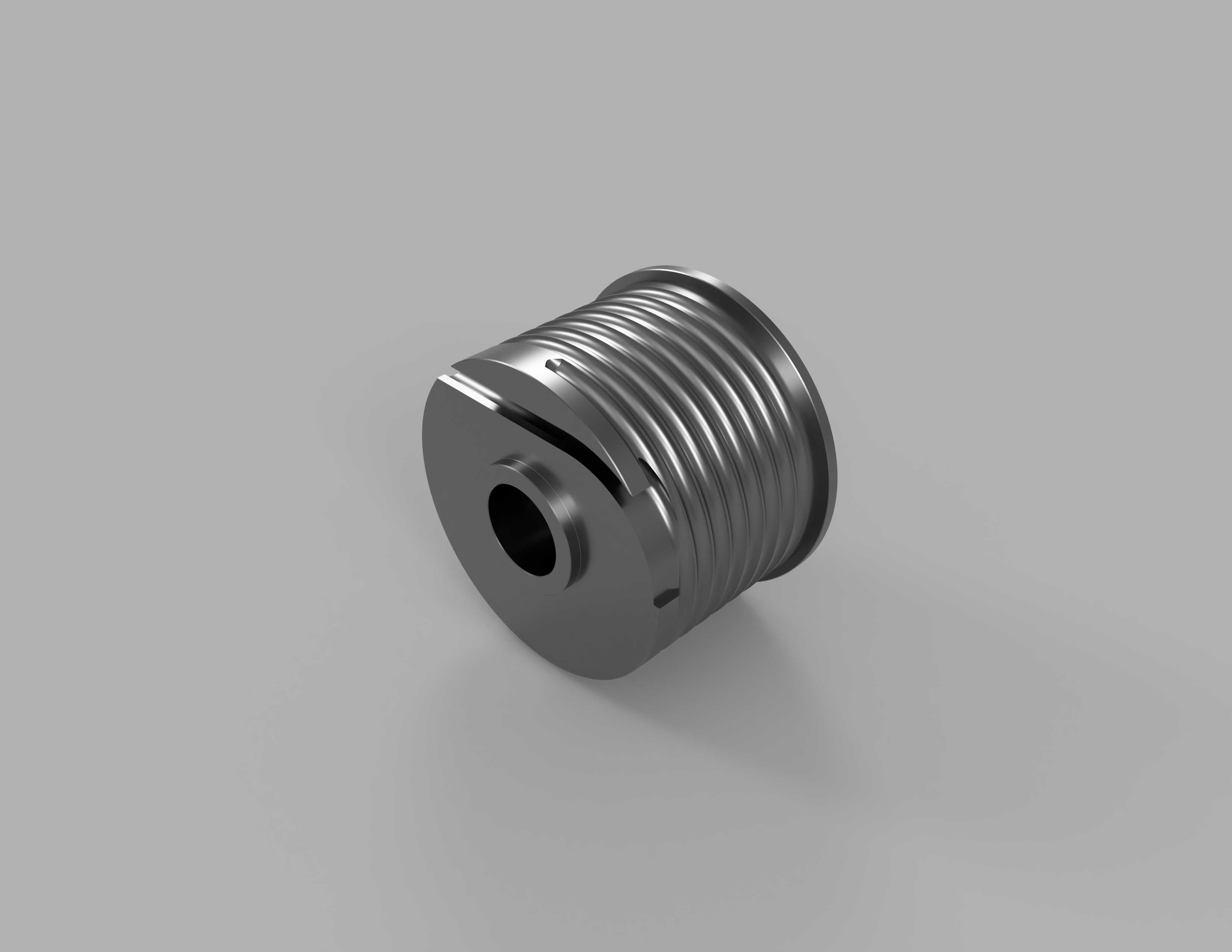

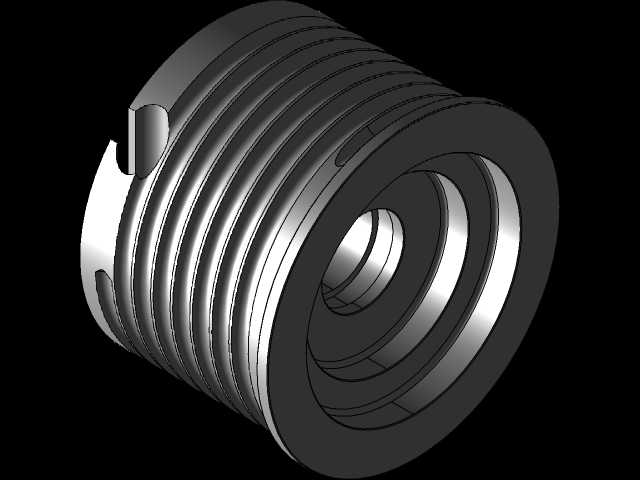

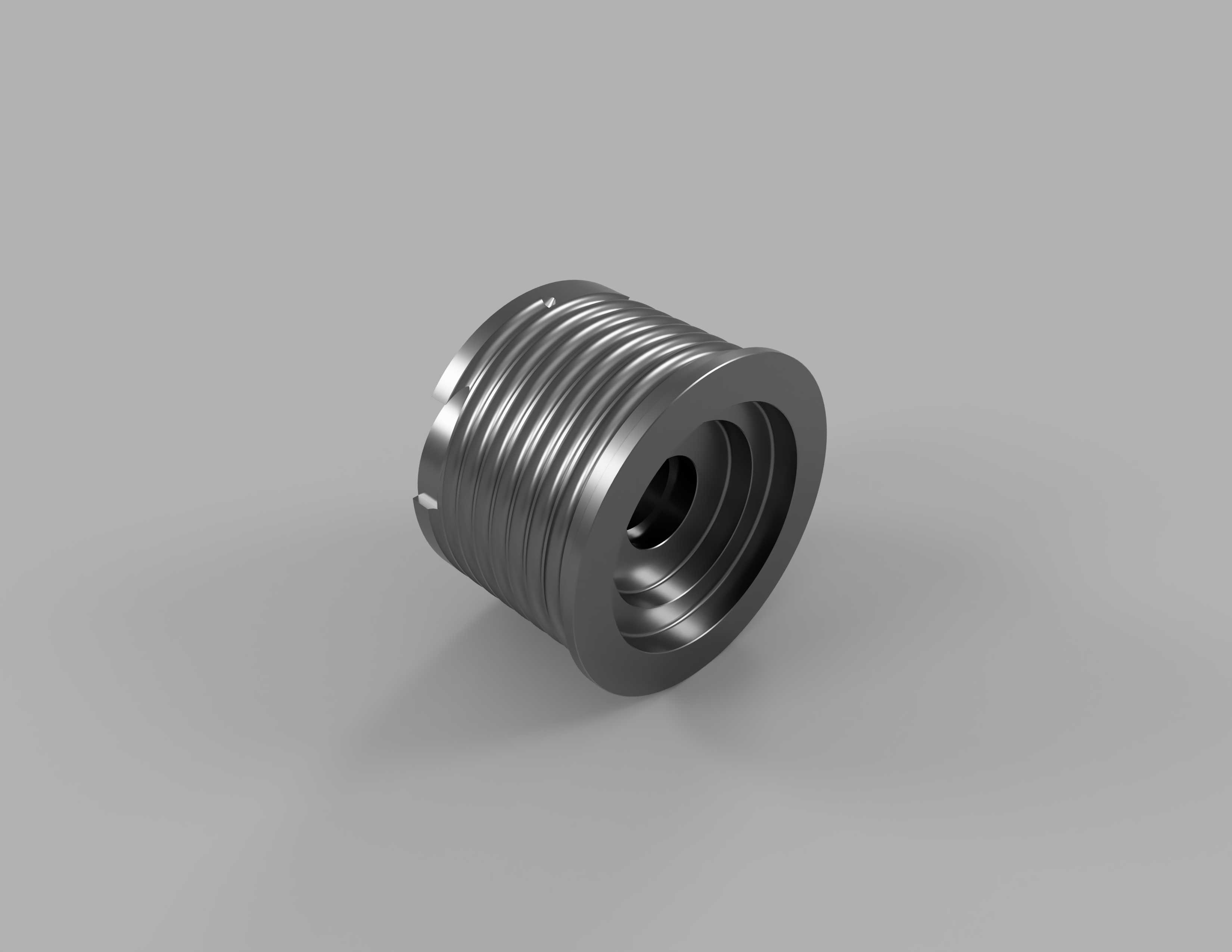

　　从功能特性来看，该构件采用中空轴套式结构，中心通孔用于穿装固定转轴，端面的定位孔可配合紧定螺钉实现与转轴的周向固定，避免构件随转轴转动时出现打滑、周向窜动的问题。外周的环形沟槽采用等距等深设计，槽底圆弧过渡，不会对经过的线材表面造成刮擦损伤，沟槽的导程匹配常规纱线、细线缆的排线节距，能在转轴匀速转动时，配合导纱杆的往复动作实现线层的整齐堆叠。构件一端的凸缘结构可作为轴向定位基准，安装时抵靠在转轴轴肩位置，无需额外加装定位套即可确定轴向安装位置，减少装配时的调整工作量。

　　设计这类构件时，首先要匹配对应设备的收卷幅宽确定筒体的有效沟槽段长度，沟槽的截面形状要适配所输送线材的直径，过窄会卡线，过宽则会导致排线偏移。中心通孔的公差要配合安装轴的加工精度选过渡配合，既保证装配时的同轴度，又不会出现装拆困难的问题。外周沟槽的加工要保证槽距的累积误差控制在合理范围内，否则长行程排线时会出现累计错位，导致收卷的线卷两端不齐、出现塌边。构件的壁厚设计要兼顾强度与轻量化，过厚会增加转动惯量，提升驱动电机的负载，过薄则会在长期受线材张紧力压迫时出现变形，导致沟槽形位公差超差，影响排线精度。

　　从安装边界来看，该构件的轴向总长度要匹配安装工位的预留空间，凸缘的外径要小于周边护板的开孔尺寸，避免转动时与周边固定件发生刮碰。外周沟槽的最大直径要满足收卷时的线速度要求，在转轴转速固定的前提下，沟槽直径直接决定线材的走行速度，设计时要结合设备的设计排线速度反推构件的外径参数。构件两端的倒角设计要充分考虑装配便利性，内孔倒角可引导转轴顺利穿入，外圆倒角可避免安装时磕碰损伤沟槽边缘，同时也能防止线材走到沟槽端部时被锐边割伤。

　　在实际工况中，这类构件长期与运动的线材接触，外周表面需要做耐磨处理，普通塑料材质的构件适合低张力的纱线收卷场景，金属材质的构件则适配张力更大的线缆、金属丝收卷场景。设计时还要考虑动平衡性能，由于构件随转轴做高速回转，壁厚不均会导致转动时出现振动，进而引发整机噪音、转轴轴承过早磨损的问题，因此建模时要保证结构的回转对称性，非必要不要在筒体上开设不对称的减重孔或安装孔。日常维护中，这类构件的沟槽内容易堆积线材脱落的纤维、灰尘，设计时沟槽的圆角过渡也能减少杂物残留，降低日常清理的工作量。
