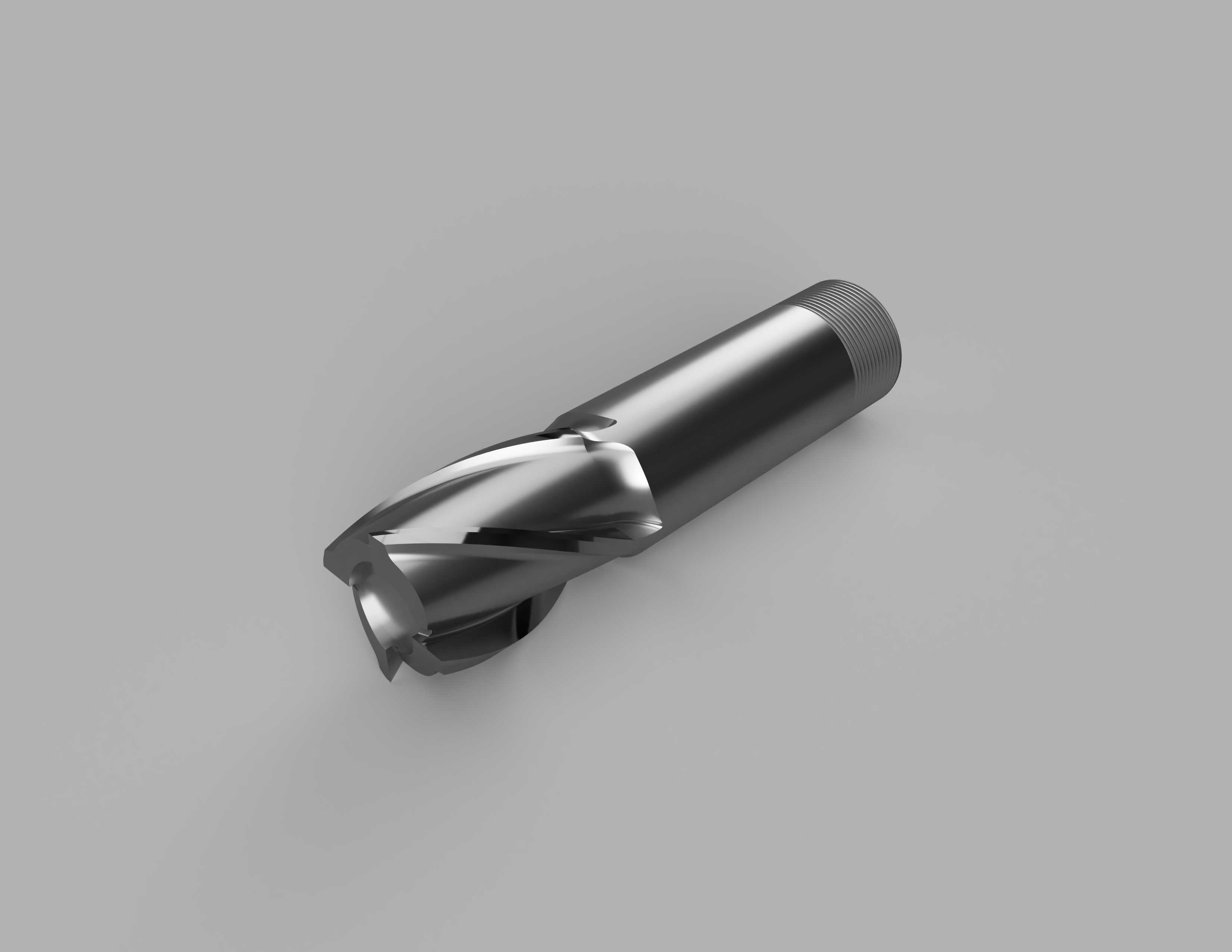

普通螺纹铣刀切削刀具三维结构

　　这款螺纹铣刀主要面向金属切削加工场景，在数控铣床、加工中心的螺纹加工工序中承担核心切削作用，区别于传统丝锥攻丝的加工方式，螺纹铣削可通过机床螺旋插补实现不同规格、不同旋向螺纹的加工，尤其适合大直径螺纹、薄壁件螺纹、难加工材料螺纹的加工场景，能有效降低攻丝过程中刀具断裂导致工件报废的风险，在航空航天零部件、液压阀块、模具模架、通用机械壳体的螺纹加工工序中应用广泛。从结构设计来看，该刀具采用整体硬质合金棒料为基体设计思路，切削部分设置多刃螺旋槽结构，螺旋角经过优化匹配，可在切削过程中实现切屑的顺畅排出，避免切屑缠绕刀体刮伤已加工螺纹表面，同时多刃设计可有效分散单齿切削负荷，提升刀具进给效率与加工稳定性。刀体尾部设置直柄装夹结构，

　　柄部表面做滚花防滑处理，可适配标准ER弹簧夹头、液压刀柄等主流数控刀具装夹系统，装夹时的夹持长度需满足刀柄最小夹持深度要求，避免高速铣削过程中出现刀具打滑、振刀问题，装夹后需完成径向跳动检测，将跳动值控制在0.005mm以内方可保证螺纹加工精度与刀具使用寿命。切削端的齿形轮廓严格匹配公制普通螺纹的牙型参数，每个切削齿都设置了合理的前角与后角，前角设计可减小切削过程中的切削阻力，降低机床主轴负荷，后角设计可避免刀具后刀面与已加工螺纹表面产生摩擦，减少加工表面粗糙度值，同时在齿尖位置做了微小钝化处理，可提升刀具抗冲击性能，在断续切削场景下减少崩齿风险。刀体的排屑槽采用等螺旋角设计，槽底圆弧过渡，

　　避免应力集中导致刀体在大切削参数下出现断裂问题，槽面经过抛光处理，可降低切屑与槽壁的摩擦阻力，帮助切屑顺利排出加工区域，尤其在加工不锈钢、高温合金等粘性材料时，光滑的排屑槽可有效减少积屑瘤的产生，保证螺纹牙型的加工精度。在实际加工应用中，该刀具可通过调整加工程序的螺旋插补半径，适配同一螺距下不同直径的螺纹加工，无需针对每一种螺纹规格单独配备刀具，可有效减少生产现场的刀具库存种类，降低刀具管理成本与采购成本。加工过程中需根据被加工材料的特性匹配对应的切削参数，加工普通碳钢时可采用较高的线速度与进给量，加工淬硬钢、高温合金等难加工材料时需适当降低切削参数，配合对应的切削液完成冷却润滑，避免刀具过快磨损。从安装边界来看，

　　刀具直柄部分的直径公差采用h6级精度，可保证与标准夹头的配合精度，刀具总长度设计兼顾了加工深度与刀具刚性，在满足常规螺纹孔深度加工需求的前提下，尽可能缩短刀体悬伸长度，提升切削过程中的刀具刚性，减少振刀纹的产生，保证螺纹表面加工质量。刀体的刃部长度覆盖了常用螺纹的有效啮合长度需求，可一次性完成螺纹全深度的铣削加工，无需多次分层走刀，提升加工效率。在建模练习过程中，这类刀具的建模重点在于螺旋槽的扫掠路径构建、切削齿牙型的参数化匹配、柄部滚花结构的简化处理，建模时需重点关注切削刃的空间角度、排屑槽的曲面顺滑度，保证模型与实际刀具的结构一致性，可用于后续的加工仿真、刀具装配干涉检查、切削过程模拟等场景，帮助工艺人员提前预判加工过程中可能出现的碰撞、干涉问题，优化加工走刀路径。
