四耳法兰式轴承安装座结构设计

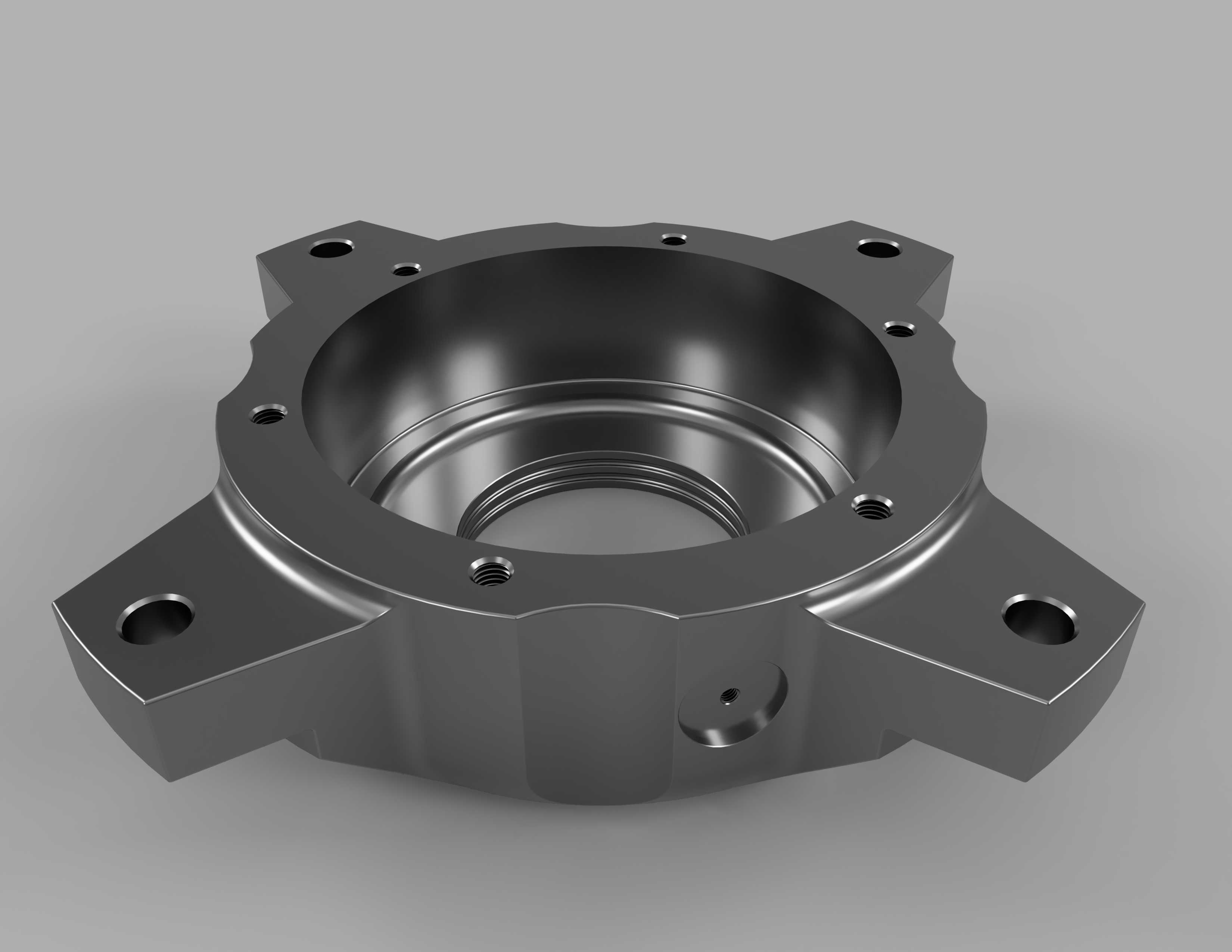

　　在各类旋转传动设备的布局中，轴承支撑部件的刚性直接决定了整套轴系的运行稳定性，这款四耳法兰式轴承安装座，是针对中低速重载传动场景设计的一体式支撑壳体，区别于传统剖分式轴承座的分体装配结构，采用整体铸造成型后精加工的工艺路线，能够有效消除合模面带来的装配错位风险，在输送线辊筒驱动、小型减速机输出端、农业机械传动组、纺织设备罗拉支撑等场景中都能适配。从结构设计逻辑来看，壳体内部的阶梯型腔体完全匹配对应型号轴承的外圈安装公差，腔体内壁的台阶面直接作为轴承外圈的轴向定位基准，不需要额外加装定位挡圈，减少了装配环节的零件数量，也避免了挡圈槽加工带来的应力集中问题。腔体最内侧的内螺纹结构，是为了适配端盖安装需求，

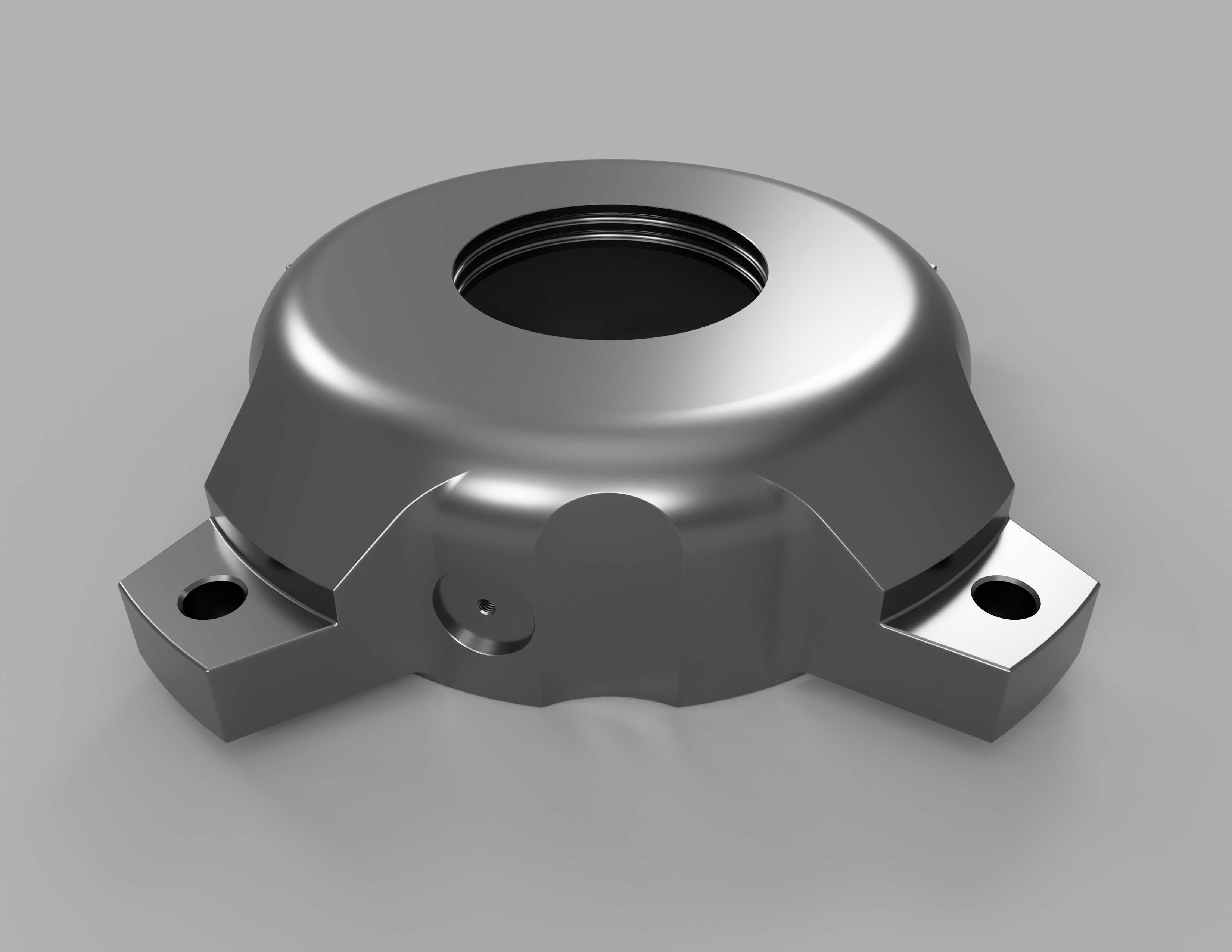

　　用户可以根据实际密封要求选择安装接触式密封圈端盖或者迷宫式密封端盖，应对粉尘、溅油、潮湿等不同的工况环境。外部延伸出的四个带安装孔的支耳，采用对称式布局，每个支耳上的通孔都做了锪平处理，能够保证安装时螺栓头与安装面完全贴合，不会因为接触面倾斜导致螺栓受附加剪切力；支耳与主体壳体的衔接位置做了大圆弧过渡，没有尖锐的直角结构，既能够降低铸造环节的冷隔缺陷概率，也能在设备运行承受径向载荷时，分散支耳根部的应力，避免长期交变载荷下出现根部断裂的问题。壳体侧壁预留的小型螺纹孔，是为了安装注油嘴或者温度传感器预留的接口，日常维护时可以直接通过该孔向轴承内部补充润滑脂，不需要拆解端盖，也可以加装温度传感器实时监测轴承运行温度，

　　提前预判轴承磨损故障。从安装边界来看，四个支耳的安装孔中心距按照标准传动安装尺寸设计，能够直接适配市面上多数同规格轴承座的安装位，不需要对设备安装基板做额外的打孔改造；壳体的轴向总长度经过优化，在保证轴承外圈完全包覆支撑的前提下，尽可能压缩轴向尺寸，减少对安装空间的占用，适合布局紧凑的传动结构。在建模过程中，所有安装孔的位置度、腔体内径的同轴度、安装端面的平面度都按照机械加工的公差要求做了约束，导出的模型可以直接用于工程图生成，也可以导入有限元分析软件，根据实际承受的径向载荷、轴向载荷做应力应变校核，调整不同位置的壁厚参数。比如在冲击载荷较大的矿山输送设备场景中，可以适当增加支耳与主体衔接位置的壁厚，提升整体抗冲击性能；

　　在轻载高速的纺织设备场景中，可以在非受力位置做减重槽设计，降低壳体自身重量，减少轴系的额外负载。壳体的外表面没有多余的装饰性结构，所有曲面都是为了优化应力分布、提升铸造工艺性设计，比如主体外壁的环形凸起，既能够提升壳体的径向刚性，减少轴承运行时的壳体形变，也能作为加工时的装夹基准，方便车床加工内腔时找正，提升加工效率。很多工程师在设计这类轴承支撑部件时，容易忽略支耳安装面与腔体轴线的垂直度要求，实际上这个形位公差直接决定了轴承安装后轴系的跳动量，如果安装面倾斜，会导致轴承外圈偏斜，运行时滚动体受力不均，大幅缩短轴承使用寿命，在这款模型的建模过程中，已经将该形位公差的基准约束做了隐含设置，生成工程图时可以直接调取对应的公差标注，不需要重新设置基准。另外，腔体内壁的粗糙度要求也根据轴承安装的标准做了匹配，与轴承外圈配合的面粗糙度要求控制在Ra1.6以内，保证轴承外圈安装后不会出现打滑蠕变的问题，与端盖配合的螺纹位置粗糙度控制在Ra3.2，保证螺纹配合的密封性。
