钢筋混凝土结构水轮机三维结构设计

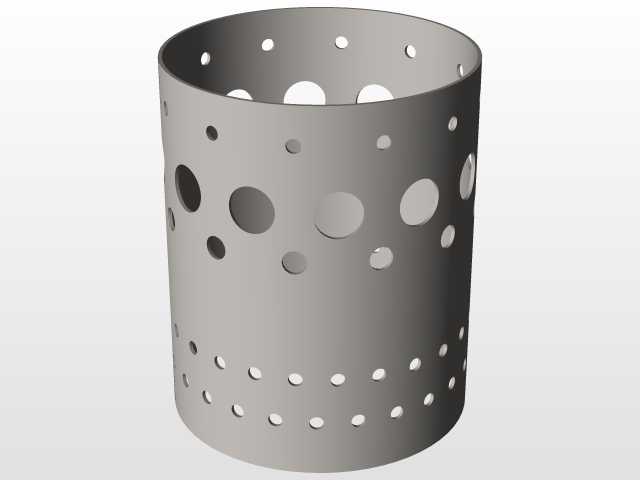

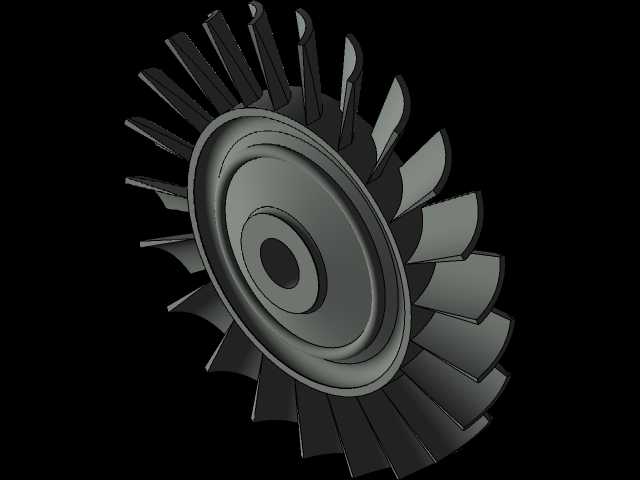

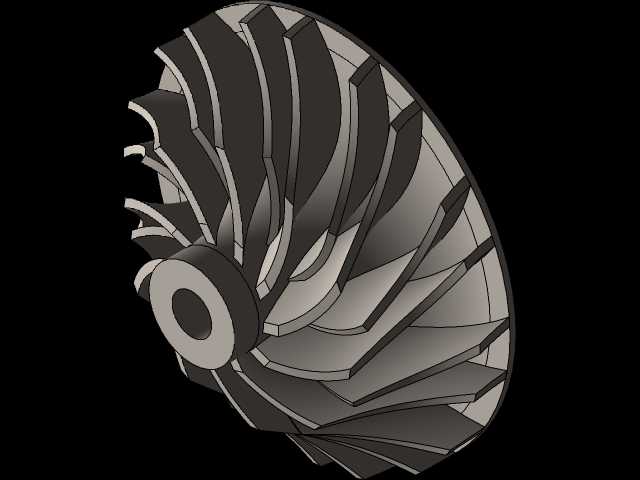

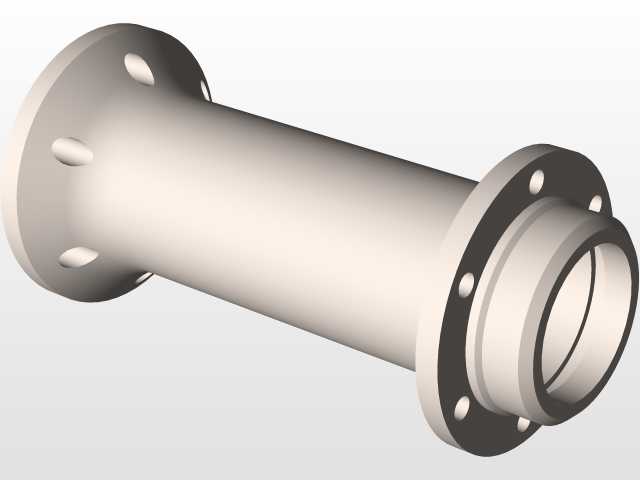

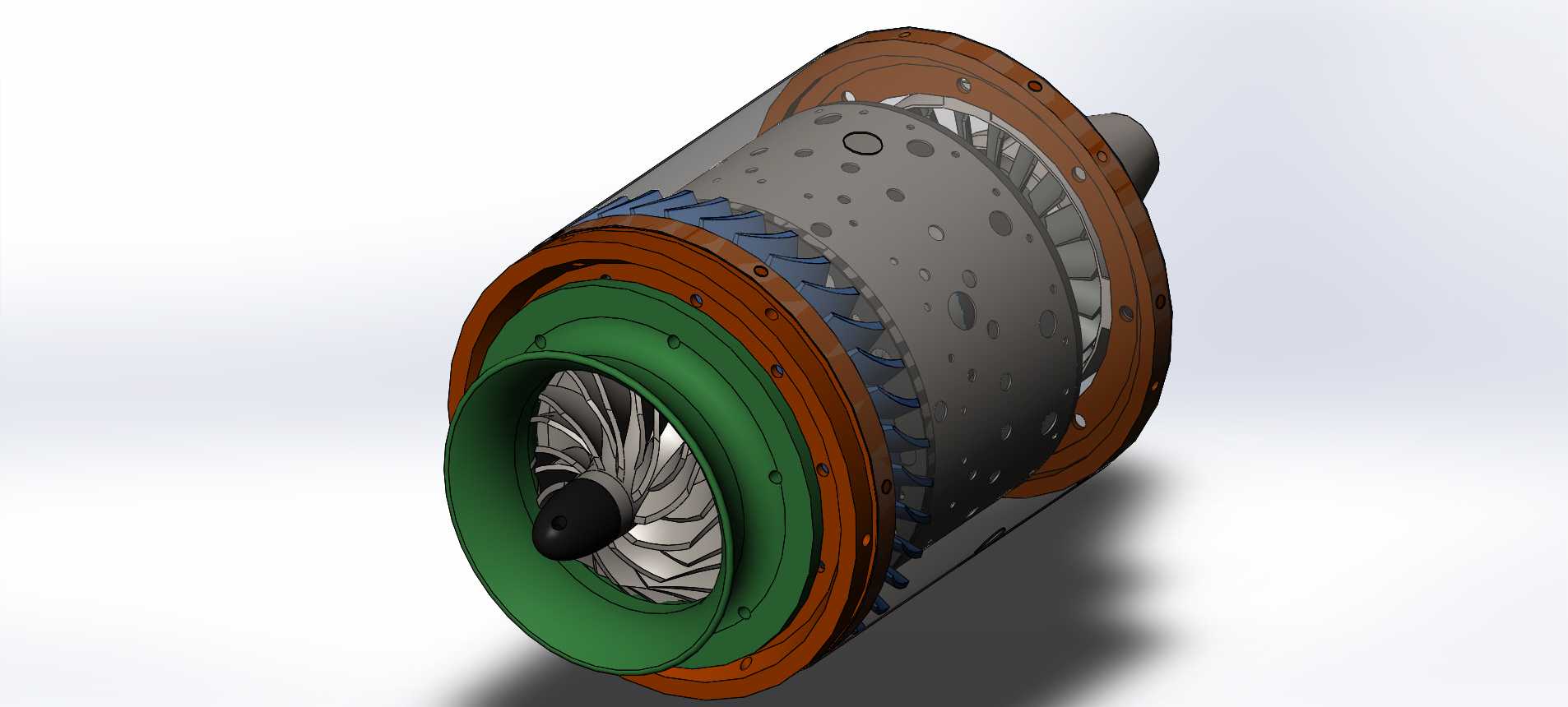

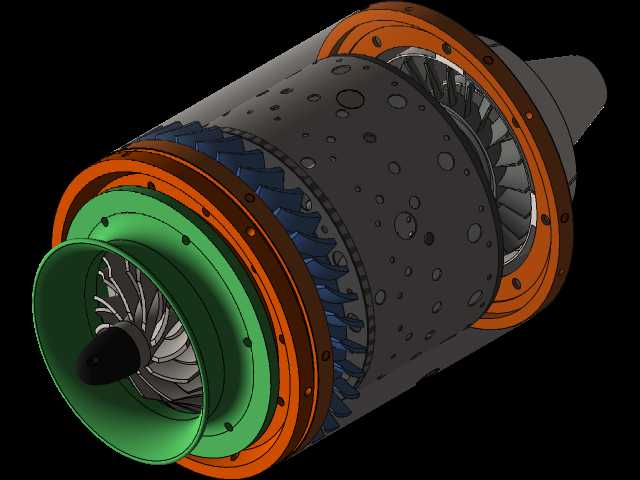

　　在中小型径流式水电站的建设场景中，钢筋混凝土蜗壳式水轮机是兼顾土建成本与水力效率的核心能量转换设备，这类设备常应用于水头10-60米、流量波动相对平缓的山区河道电站，相比金属蜗壳机型，其混凝土埋入段可直接与电站厂房的下部结构浇筑为整体，大幅减少金属构件的焊接加工量与现场安装的拼接工序，尤其适合交通不便、大型金属构件运输难度大的偏远电站项目。从结构功能来看，该水轮机的核心做功单元为混流式转轮，叶片采用空间扭曲翼型设计，进水边与导叶出口的水流环量精准匹配，可将水流的压能与动能最大限度转化为转轮的旋转机械能，转轮上冠与下环的过流面做了圆弧过渡处理，减少水流在轮缘间隙的漏损与局部涡流损失，转轮与主轴的连接采用法兰配合止口定位，

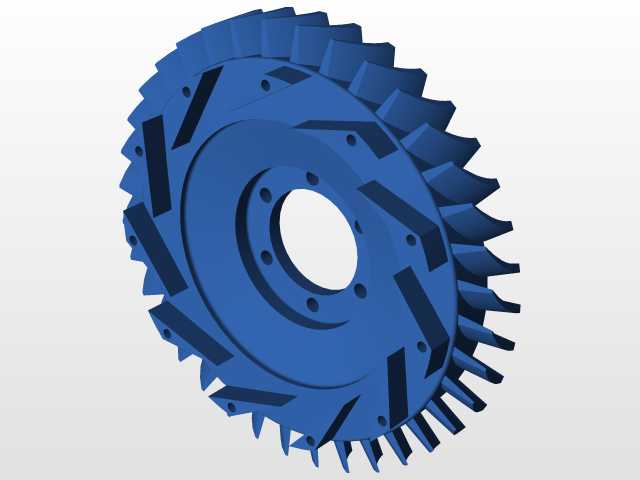

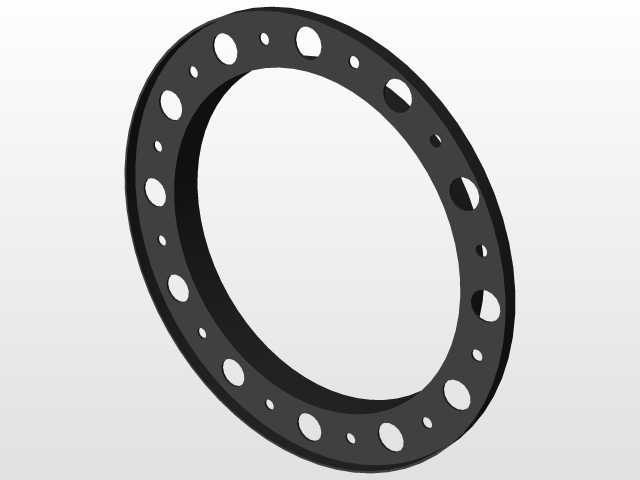

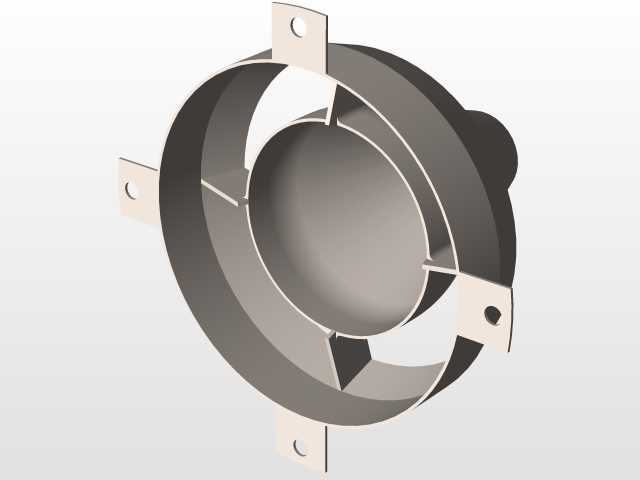

　　传递扭矩的同时保证旋转部件的同轴度，避免运行过程中出现摆度超标的问题。导水机构布置在转轮外围，活动导叶的转轴两端采用自润滑轴套支撑，导叶型线为对称机翼型，可通过控制环带动所有导叶同步转动，实现过机流量的调节，适配不同上游水位与电网负荷的变化，当机组甩负荷时，导叶可在调速器驱动下快速关闭，截断水流防止机组飞逸，导叶端面与顶盖、底环之间预留了合理的安装间隙，既避免转动卡涩，又能控制间隙漏水量在设计允许范围内。设备的固定部分包含蜗壳、座环、顶盖与尾水管，其中蜗壳采用钢筋混凝土浇筑结构，座环作为整个机组的承重基础，上下环板与固定导叶焊接为整体后直接埋入混凝土中，承担整个机组的重量与水压力产生的轴向、径向载荷，

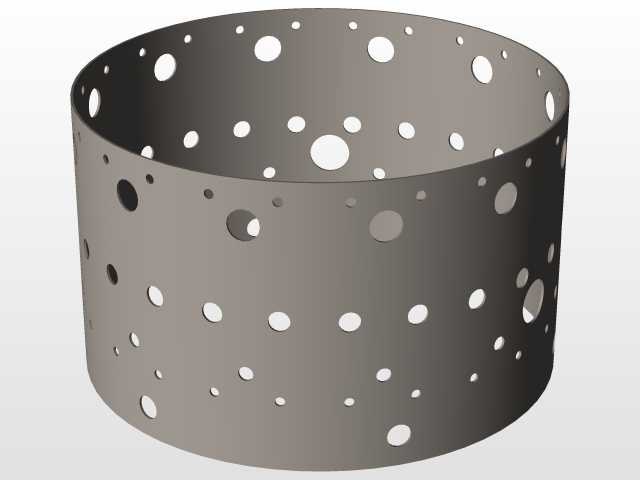

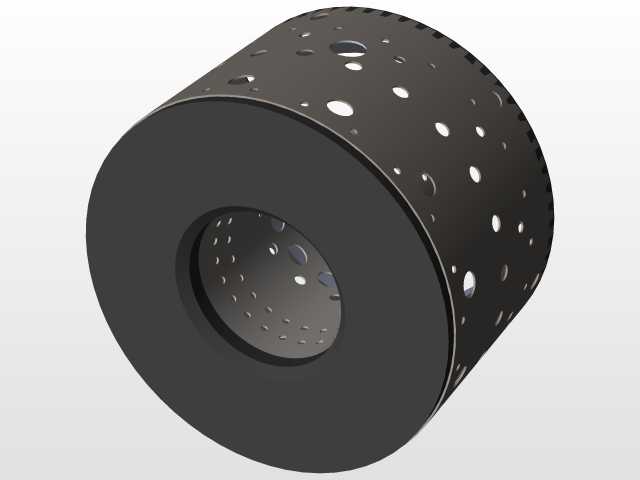

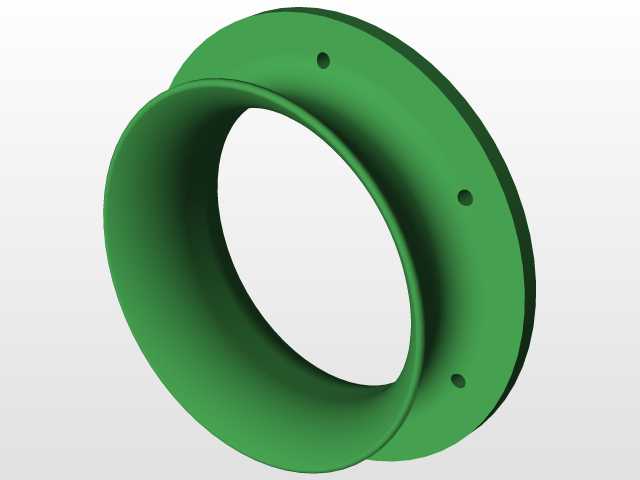

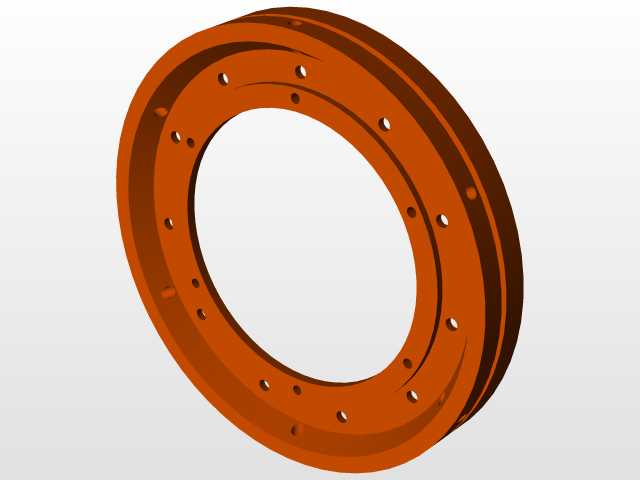

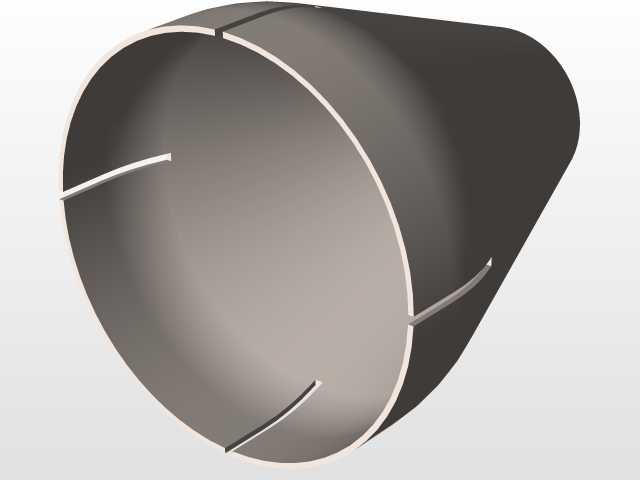

　　固定导叶的型线同时承担引导水流与传递载荷的作用，截面设计为流线型以减少水力损失。顶盖采用分瓣式铸造结构，通过螺栓与座环把合，内部布置有导叶轴套的安装孔与密封腔，主轴密封采用端面接触式结构，可阻止压力水从主轴与顶盖的间隙上溢到厂房层。尾水管采用弯肘型结构，同样为钢筋混凝土浇筑成型，出口与电站尾水渠衔接，可回收转轮出口水流的剩余动能，提升机组的整体运行效率。从设计思路来看，该模型在建模阶段优先保证过流部件的水力型线精度，转轮叶片通过曲面放样生成，保证每个翼型截面的进出口角与水力设计值偏差不超过0.5度，所有转动部件的配合面均标注了形位公差要求，同轴度、圆柱度公差等级符合水轮发电机组的安装规范。安装边界方面，

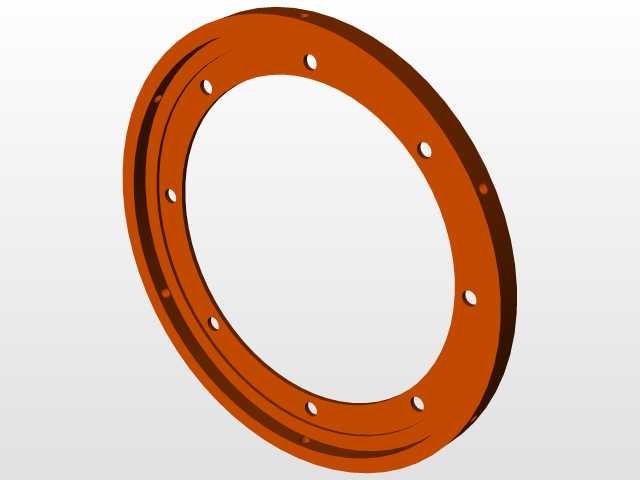

　　机组的座环上下法兰面为安装基准面，现场安装时需先调整座环的水平度与中心位置，再进行周边混凝土的浇筑，混凝土浇筑过程中需对称下料避免座环受挤压偏移，转轮与导叶之间的间隙需在安装时通过调整顶盖的密封垫厚度来保证，主轴的中心需与发电机轴中心严格对中，摆度值需控制在规范允许范围内，蜗壳与尾水管的混凝土内壁需做抹平处理，减少表面粗糙带来的水力损失。这类水轮机在实际运行中，过流部件需考虑泥沙磨损的防护，尤其是转轮叶片与导叶的正面，可根据电站的水流含沙量情况堆焊耐磨层，延长设备的检修周期，日常维护中需定期检查导叶轴套的润滑情况、主轴密封的磨损量，以及各连接螺栓的预紧力，保证机组长期稳定运行。
