双层模块化钢结构承载平台三维设计

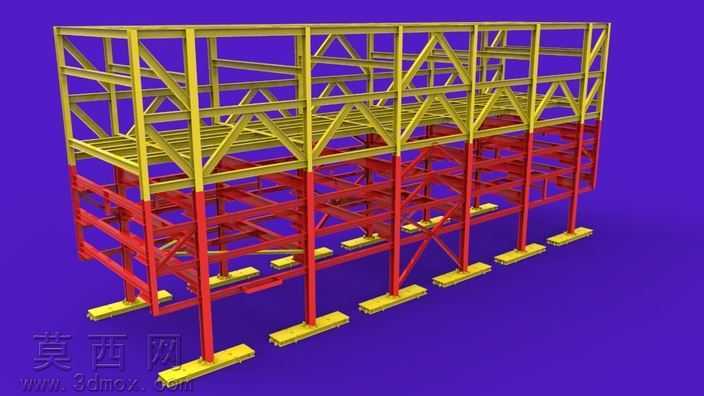

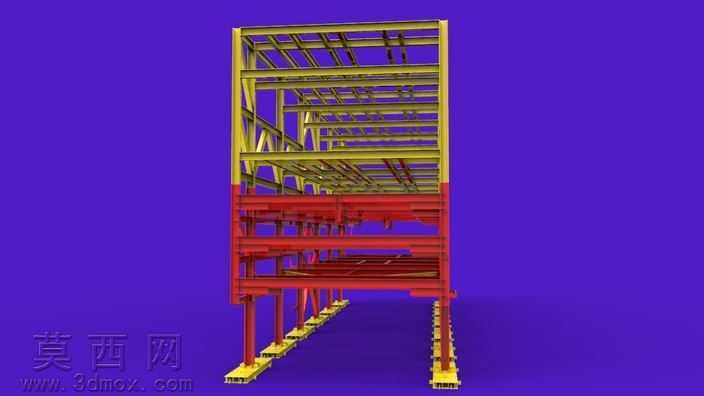

本作品为双层模块化钢结构承载平台的三维设计成果，建模阶段依托三维设计软件完成全参数化构建，首先依据承载载荷要求确定整体框架的尺寸比例，整体采用上下双层分层承载的结构布局，下层采用红色涂装的竖向承重立柱搭配横向、斜向支撑构件，每根立柱底部配置独立的方形承重底座，扩大与地面的接触面积以分散竖向载荷，避免局部压强过大导致的结构沉降。上层采用黄色涂装的桁架式框架结构，通过交叉斜撑构建稳定的三角受力体系，有效提升框架整体的抗扭、抗侧移能力，上下层结构通过刚性节点实现可靠连接，保证载荷能够在两层框架间均匀传递。材质设置阶段针对钢结构构件赋予对应金属材质，区分上下层的涂装色彩，下层立柱与支撑构件采用醒目的红色工业防护漆材质，上层桁架框架采用黄色警示漆材质，底座采用厚重的混凝土与金属复合材质，通过材质参数调整还原金属漆面的哑光质感与金属构件的边缘硬朗质感，渲染阶段采用纯色背景突出结构本身，通过光影效果清晰展现每一处支撑构件的连接关系与排布逻辑。设计思路上遵循模块化设计原则，整体框架可拆分为多个标准模块单元，便于生产加工阶段的构件预制与现场装配，所有支撑构件的排布均经过受力逻辑优化，斜撑构件精准布置在载荷传递的关键路径上，在保证整体结构承载能力满足负载要求的前提下，尽可能减少冗余构件的使用，降低整体结构的自重与材料成本。模型完整还原了钢结构平台的所有连接节点、支撑排布与底座结构，可直接用于结构受力校核、生产加工指导与安装方案演示，清晰展现了模块化钢结构承载平台的结构特点与设计优势。
