皮带传动式空气压缩机三维结构设计

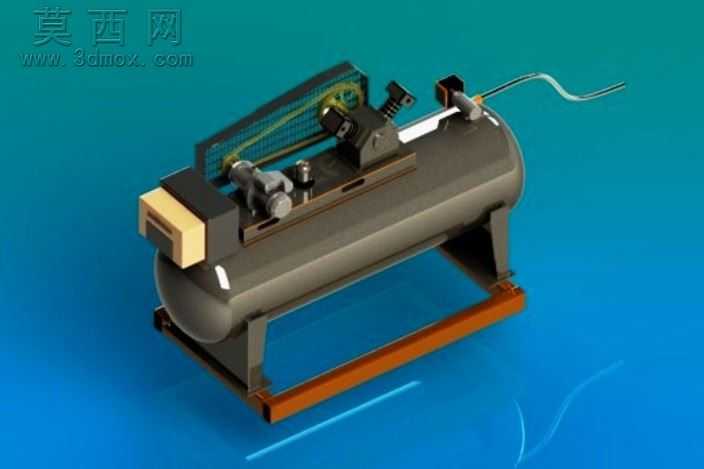

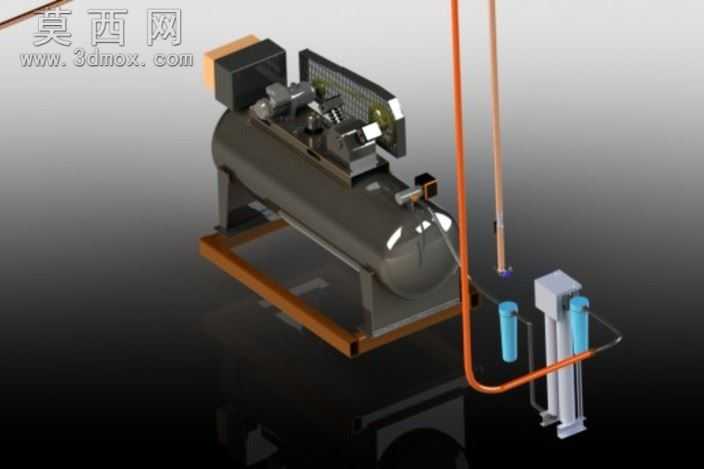

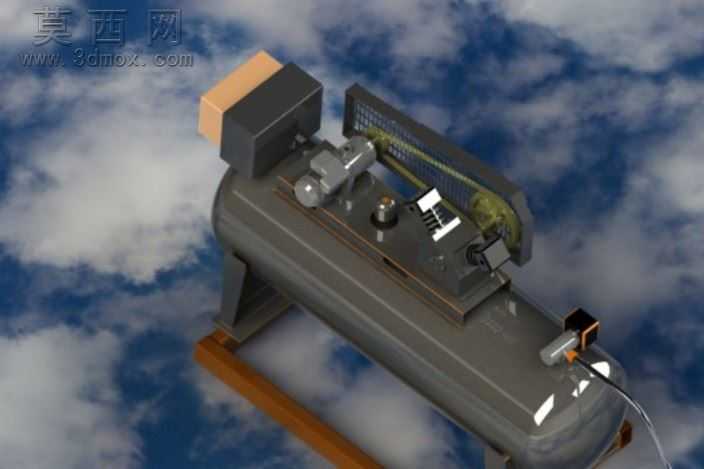

本模型为皮带传动式空气压缩机完整三维设计，采用三维建模软件完成全参数化结构搭建，所有零部件均按照实际工业产品的尺寸比例进行1:1还原，建模过程中对各部件的装配约束关系进行了严谨定义，确保整体结构的运动逻辑符合真实空压机的运行原理。模型主体包含卧式圆柱形储气罐、支撑机架、压缩泵头、驱动电机、皮带传动机构、控制阀门、外接气管等核心组成部分，在外观渲染阶段，为储气罐赋予了哑光深灰金属材质，机架部分采用做旧金属质感搭配棕褐色防滑底座材质，皮带传动区域设置了半透明防护网结构，既还原了设备的安全防护设计，也能清晰展示内部皮带与带轮的传动配合关系。设计过程中重点梳理了电机、风机与皮带传动系统的布局逻辑，将驱动电机与压缩泵头平行布置于储气罐顶部平台，通过三角皮带实现动力传递，这种布局能够有效缓冲电机运行时的振动，降低泵头受到的冲击载荷，同时预留了足够的散热空间，方便风机组件对泵头和电机进行持续风冷降温。模型对细节结构的还原度较高，包括储气罐底部的排污阀、顶部的压力调节组件、出气口的快插接头、电机的接线盒结构、皮带的张紧调节机构都做了精细化建模，各部件之间不存在干涉问题，可直接用于装配模拟、运动仿真以及教学演示场景，能够帮助使用者直观理解活塞式空气压缩机的整体构造与动力传递路径，也可作为同类空压机产品改型设计的参考基础模型。
