天然气压缩机Wakishaw引擎成套装置

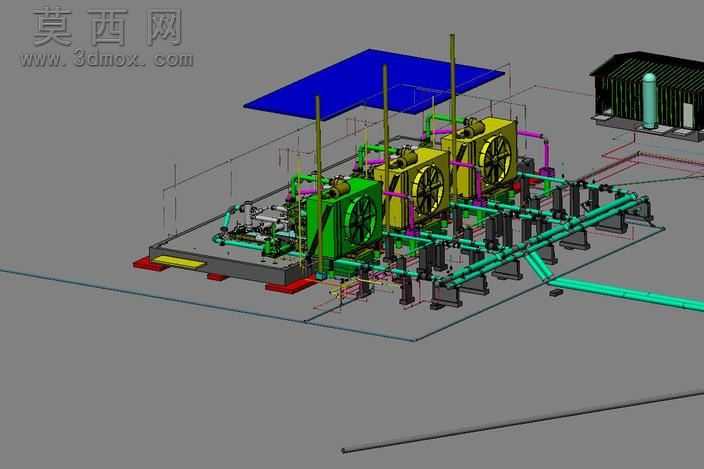

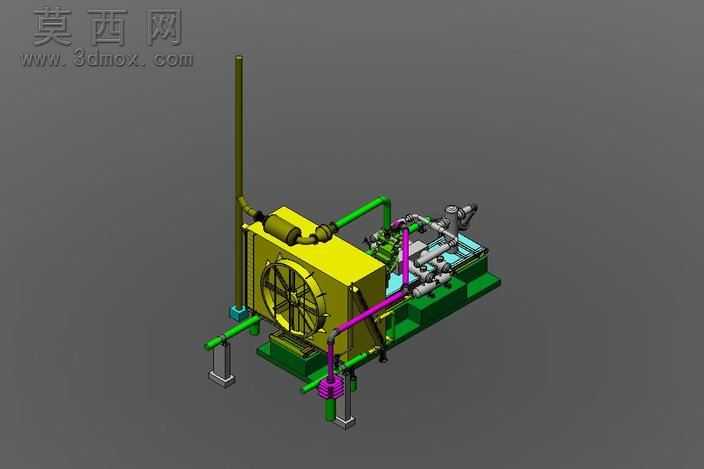

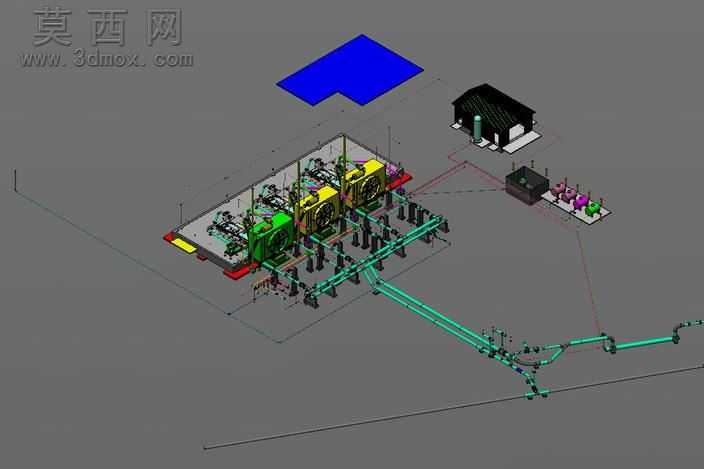

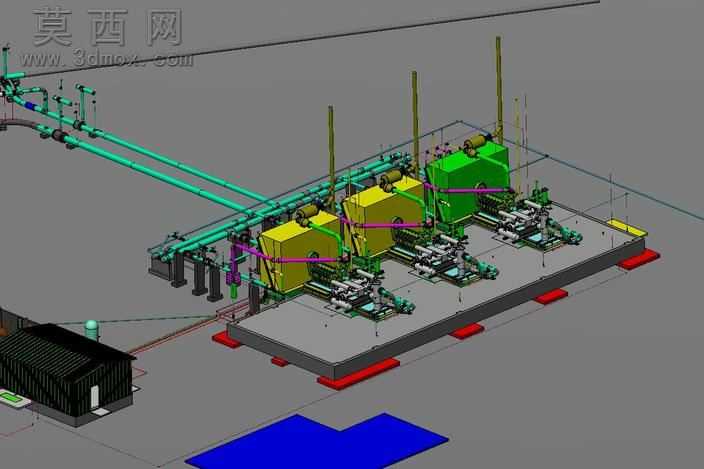

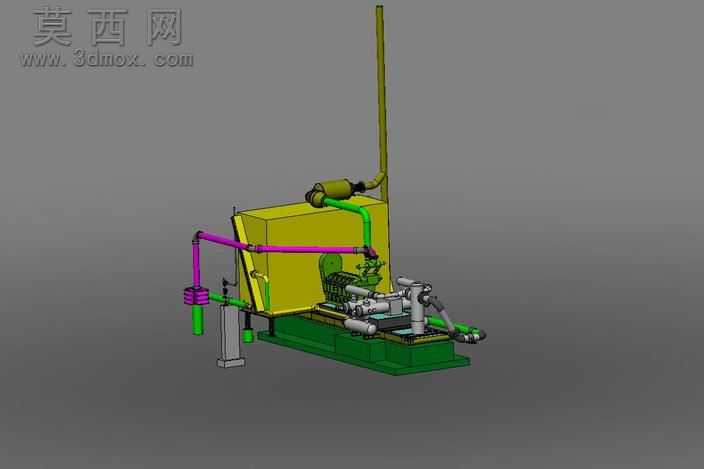

本套三维模型为三机组配置的天然气压缩站成套装置，建模过程严格遵循工业场站实际施工布局逻辑，完整还原了从进气汇管、压缩主机、冷却单元到配套附属设施的全系统结构。建模阶段采用自底向上的装配思路，先完成单台压缩主机的内部曲柄连杆机构、活塞组件、进排气阀组的零件级建模，再依次完成Wakishaw引擎动力端、联轴器传动结构的装配匹配，保证动力传输路径的结构合理性。管线系统建模时严格按照工业管道设计规范，区分不同工艺介质的管线配色，绿色工艺气管线、紫色控制管线、红色安全泄放管线均按照实际走向排布，同时还原了管线支吊架、阀门、法兰、仪表接头的细节结构，所有管线连接位置均做了对齐匹配，无错位穿模问题。场站底座部分按照混凝土承重台的实际结构建模，底部红色垫铁为设备减震支撑结构，还原了现场安装的承重布局细节；配套附属建筑、冷却器单元也按照实际尺寸比例完成建模，前置堆叠式气体冷却器与发动机冷却器的排布完全贴合设计方案，散热风扇的叶片角度、防护网结构均做了细节还原。材质渲染阶段针对不同部件匹配对应材质属性，压缩主机外壳做了工业漆面的哑光金属质感，工艺管线做了对应色号的涂装材质，混凝土底座做了水泥肌理的漫反射效果，金属阀门、法兰做了镀锌金属的反光质感，整体渲染效果贴近真实场站的视觉观感。整套模型设计耗时9个月完成，完全按照1400psi表压的设计压力做结构匹配，所有承压部件的尺寸、连接方式均符合高压天然气设备的设计要求，可用于场站布局规划、设备安装培训、工艺原理演示等场景，完整呈现了大型天然气压缩机组从动力输入、气体压缩到冷却输出的全流程结构逻辑。
