叠片式液冷散热结构OP344-220

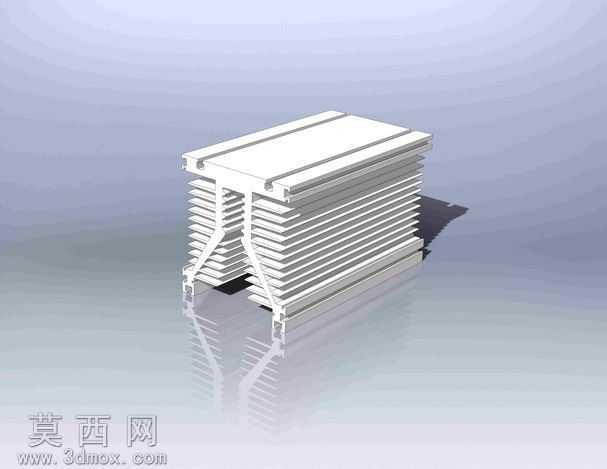

本作品为叠片式液冷散热结构的三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先梳理散热组件的层级装配关系，将主体拆分为上下端导流腔体、层叠散热翅片组、侧边支撑连接架三个核心模块，每个模块均通过草图驱动特征生成，保证各部件尺寸的匹配精度。建模过程中对层叠翅片做了等距阵列约束，每片翅片的间距、厚度、折边角度均保持一致，侧边支撑结构采用一体化折弯特征设计，既保证支撑强度，也预留了流体进出的连接接口，上下端导流腔体做了平滑过渡的流道设计，避免流体在腔体内形成紊流死角。材质设置阶段，主体散热结构赋予铝合金材质参数，调整金属粗糙度、反射率参数还原铝制散热件的哑光金属质感，场景内的反射平面做了半透明镜面材质设置，用于呈现模型的倒影效果提升渲染真实感。渲染阶段采用三点布光方案，主光源从模型斜上方45度投射，勾勒出层叠翅片的层间阴影层次，辅光源从侧方补光消除暗部死黑，背光源添加弱轮廓光区分模型与背景的边界，渲染输出时开启全局光照与环境遮蔽，让翅片缝隙、支撑件折弯处的细节阴影更自然。设计思路上，这款散热结构采用层叠式翅片增大换热接触面积，侧边支架的镂空设计既减轻整体重量，也能让流经翅片表面的空气形成对流，配合内部流道的冷却液循环，可实现更高效率的热量交换，建模时特意将翅片边缘做了微小的圆角处理，避免实际生产加工时出现锐边割手的问题，同时各装配部件之间预留了合理的公差间隙，方便后续的组装与密封处理，整体结构紧凑，在有限的安装空间内最大化拓展了换热面积，适配小空间高功率的散热需求。
