工业设备高度调节支撑可调支腿结构

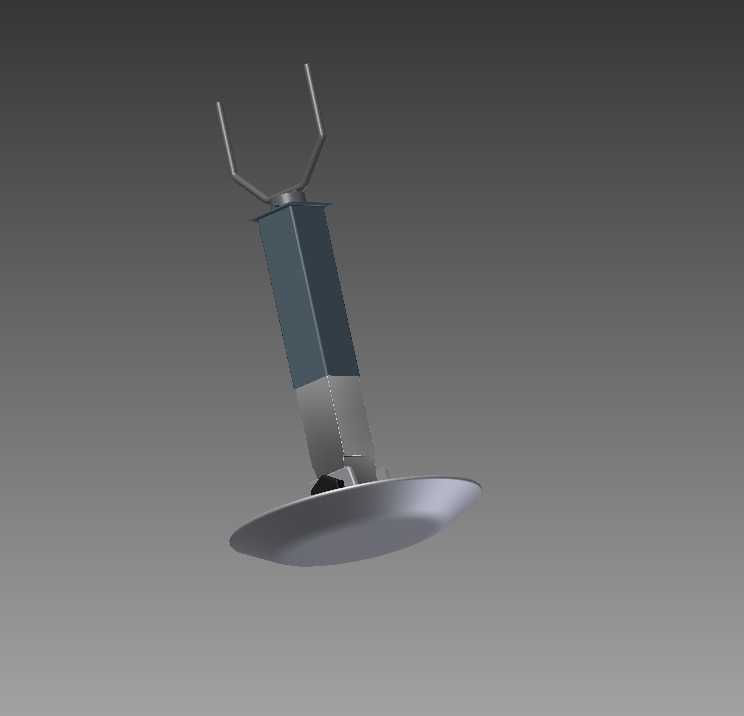

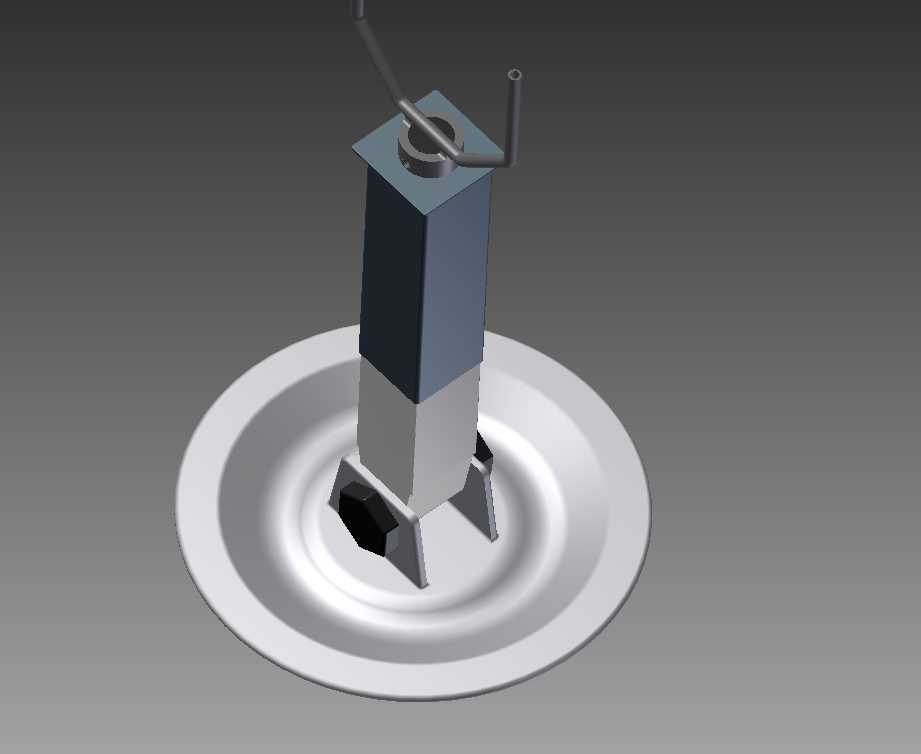

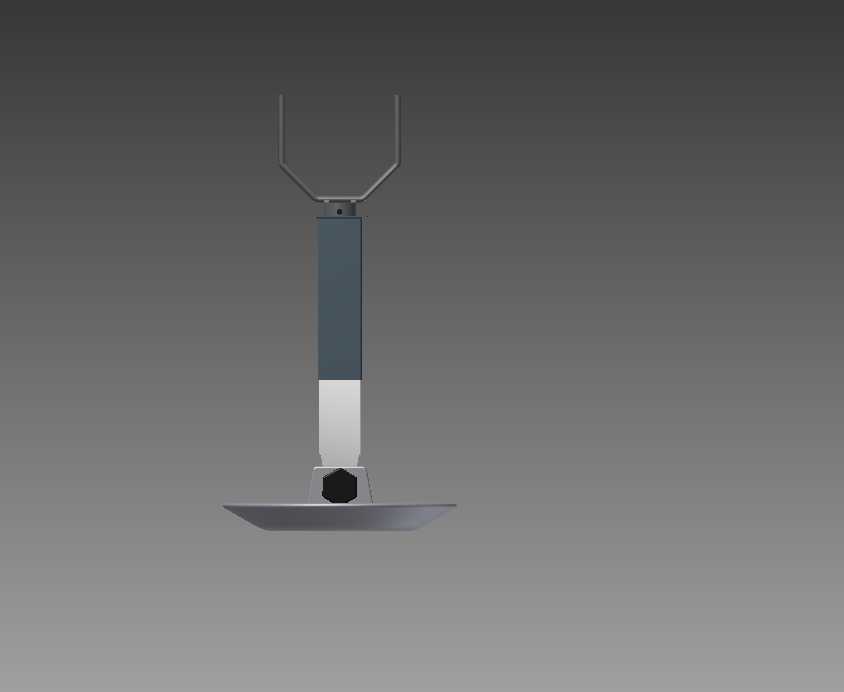

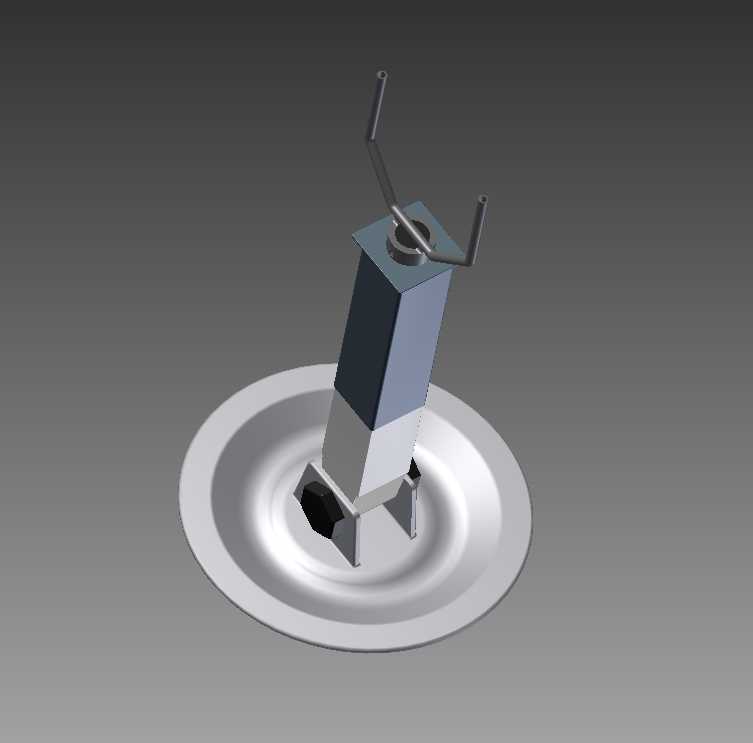

这款可调支腿主要应用在各类工业生产设备、流水线工作台、轻型机架以及需要水平校准的小型工业装置上，日常生产场景中，地面平整度存在偏差是车间常态，这类支腿可以在不额外垫塞垫片的前提下，快速完成设备的水平度调整，避免设备运行时因受力不均产生的振动偏移、异响磨损问题。从结构设计来看，支腿采用方管伸缩作为高度调节的主体结构，相比螺纹全段调节的支腿，方管套接的形式抗侧向载荷能力更强，不会因为设备受横向推力出现螺纹弯折、调节卡滞的问题，顶部设置的弯折式操作杆，不需要额外借助扳手等工具，徒手就可以完成锁止与调节动作，日常设备移位、重新校准水平的时候操作效率更高。底部采用大直径盘式底座，接触面积远大于常规螺纹支脚的小接触面，在环氧地坪、水磨石甚至普通水泥地面上都能获得足够的静摩擦力，不会因为设备运行振动出现支腿滑移的问题，底座与支腿主体的连接位置设置了角度自适应结构，当地面存在微小坡度的时候，底座可以自动贴合地面，不会出现支腿底部单边接触、局部压强过大压坏地坪的情况。设计过程中优先考虑了安装边界的适配性，支腿顶部采用标准方管截面，可以直接套接在对应规格的设备机架方管下端，不需要额外加工复杂的连接法兰，现场安装的时候只需要在对应位置钻孔打固定销或者焊接定位即可，不需要复杂的机加工工序。高度调节行程覆盖了常规车间地面的高度差范围，既可以满足设备整体抬升预留底部布线、清洁空间的需求，也可以在地面局部凹陷的位置伸长支腿完成水平校准，调节到位后通过侧方的锁止结构压紧固定，长期受载也不会出现高度回落的问题。支腿外露的金属结构都做了圆角处理，没有尖锐的棱角，车间操作人员调整的时候不会出现剐蹭工伤的风险，整体结构没有易损的小零件，长期在车间多粉尘、偶尔沾附切削液的环境下使用也不容易出现锈蚀卡滞，日常维护只需要定期清理调节缝隙里的积尘即可，不需要频繁加注润滑脂。在选型适配的时候，需要注意单支支腿的额定承载要匹配设备总重量的四分之一以上冗余量，避免设备偏载的时候单支支腿受力超过载荷上限出现变形，安装时要保证四支支腿的调节量尽量均匀，不要出现单支支腿伸出行程过大导致整体结构稳定性下降的问题。
