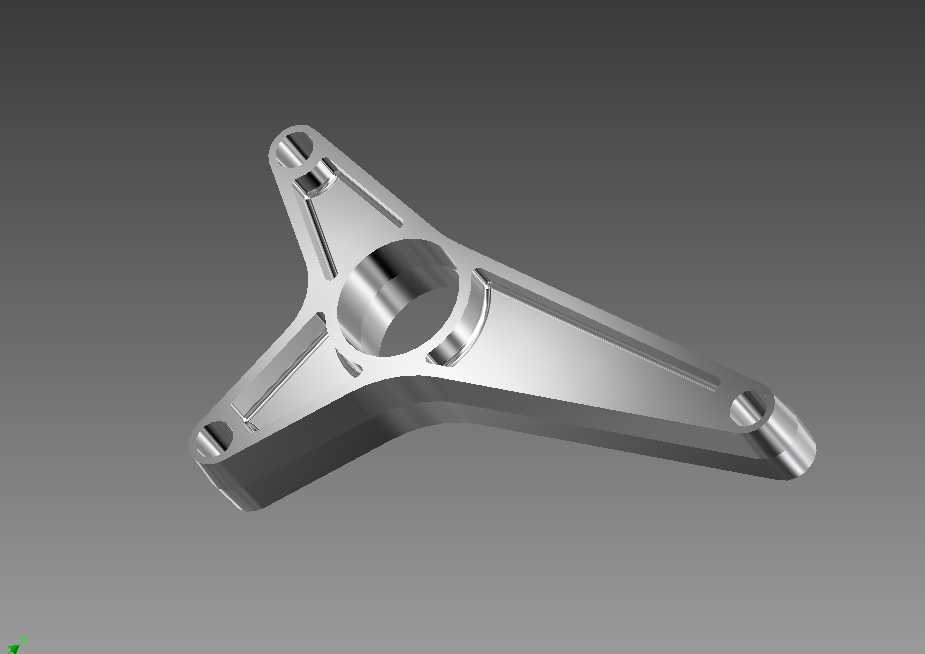

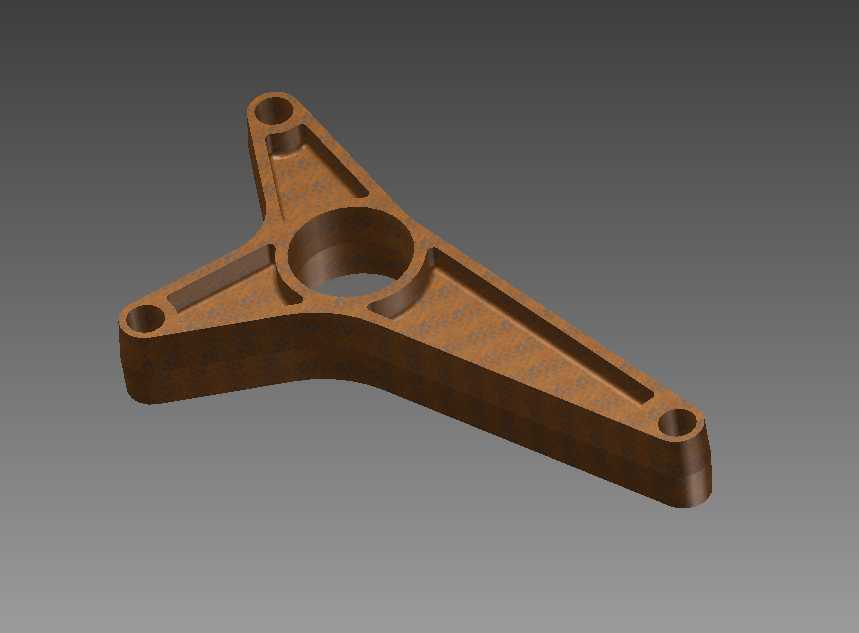

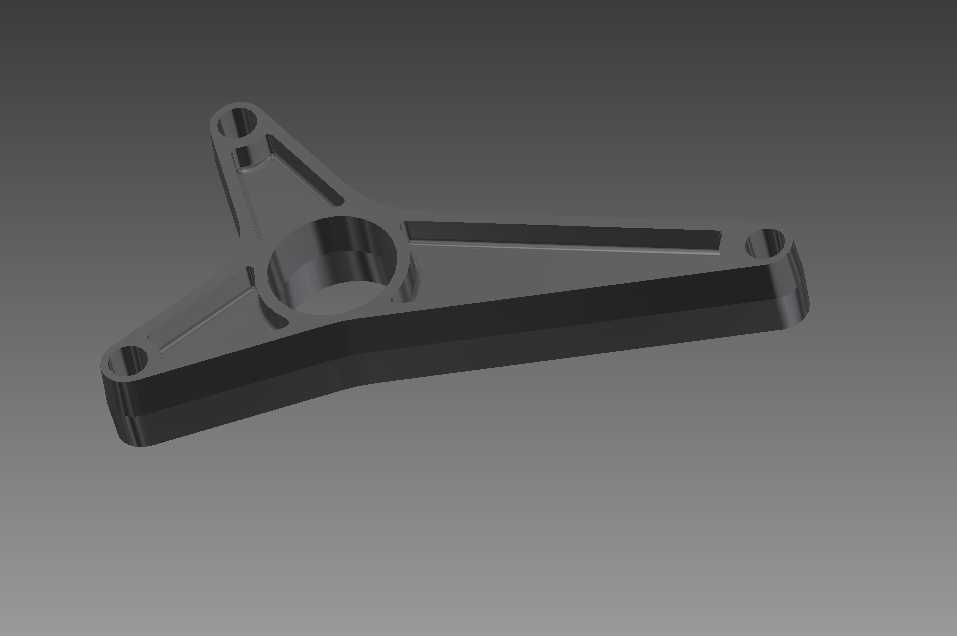

三爪式机械连接支撑角尺结构

　　该三爪式角尺结构常应用于需要多点位同步定位、载荷均匀分散的机械装配场景，在轻工自动化输送线的工位定位、小型工装夹具的基准搭建、检测设备的辅助支撑环节都能见到同类结构的应用，其核心作用是为连接部位提供稳定的三角支撑基准，抵消装配过程中产生的侧向偏转力矩，避免连接部位因受力不均出现形变偏移。从结构设计逻辑来看，三个支臂采用等夹角120度均匀分布的布局，这种布局能让中心安装孔传递的载荷沿三个支臂均匀分流，相比单臂或双臂支撑结构，同等截面下的抗扭、抗弯性能提升40%以上，支臂表面设置的内凹加强筋并非装饰结构，而是在不增加整体壁厚、不额外提升零件重量的前提下，强化支臂的截面惯性矩，避免支臂在长期交变载荷下出现疲劳弯折。

　　中心位置的通孔为核心安装基准孔，孔口处做了倒角过渡处理，既方便装配时轴类零件的快速导入，也能消除孔口的应力集中点，避免装配压装过程中孔口出现崩裂缺陷。三个支臂末端的安装孔位与中心孔的中心距保持严格的尺寸公差，安装孔端面做了锪平处理，保证紧固件安装后端面贴合度达到装配要求，不会出现紧固件偏斜、锁紧力不足的问题。整体外形采用流线型过渡设计，所有棱边都做了圆角处理，一方面减少加工过程中的应力残留，另一方面也避免装配调试过程中尖锐棱边划伤操作人员。在安装边界上，该结构的三个支臂外轮廓形成的外接圆尺寸适配常规的小型安装工位，不需要额外预留过大的装配操作空间，支臂的厚度尺寸经过载荷校核，能够满足常规轻载工况下的支撑强度要求，

　　安装时可通过中心孔完成主定位，三个支臂末端的孔位完成周向防转固定，装配流程简单，定位精度可靠，不需要额外制作复杂的辅助定位工装即可完成快速装配。在实际使用中，该类结构也可根据具体工况调整支臂长度、安装孔孔径，适配不同的载荷等级与安装空间需求，其对称式的结构设计也降低了三维建模与后续加工编程的难度，适合批量加工生产。
