带侧孔外螺纹中空金属活塞结构设计

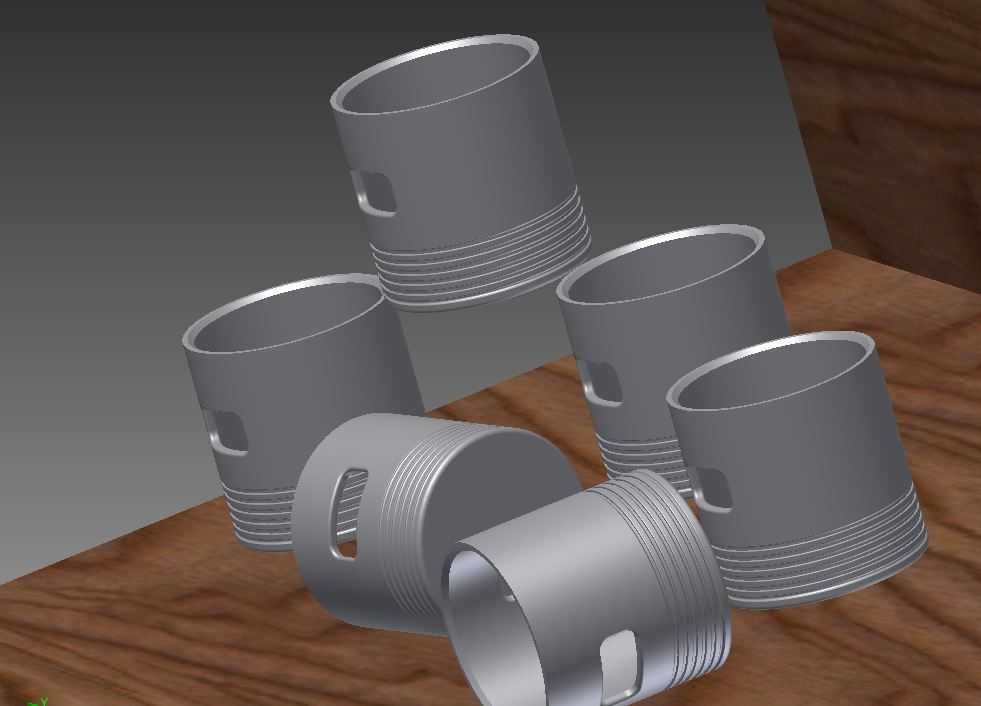

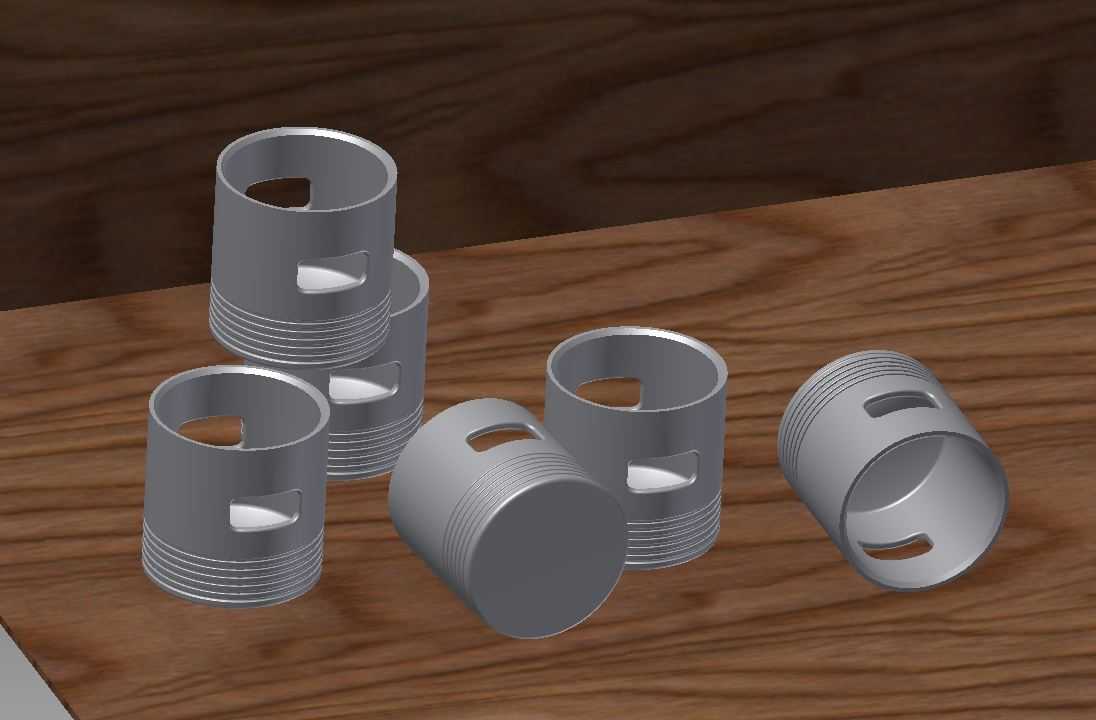

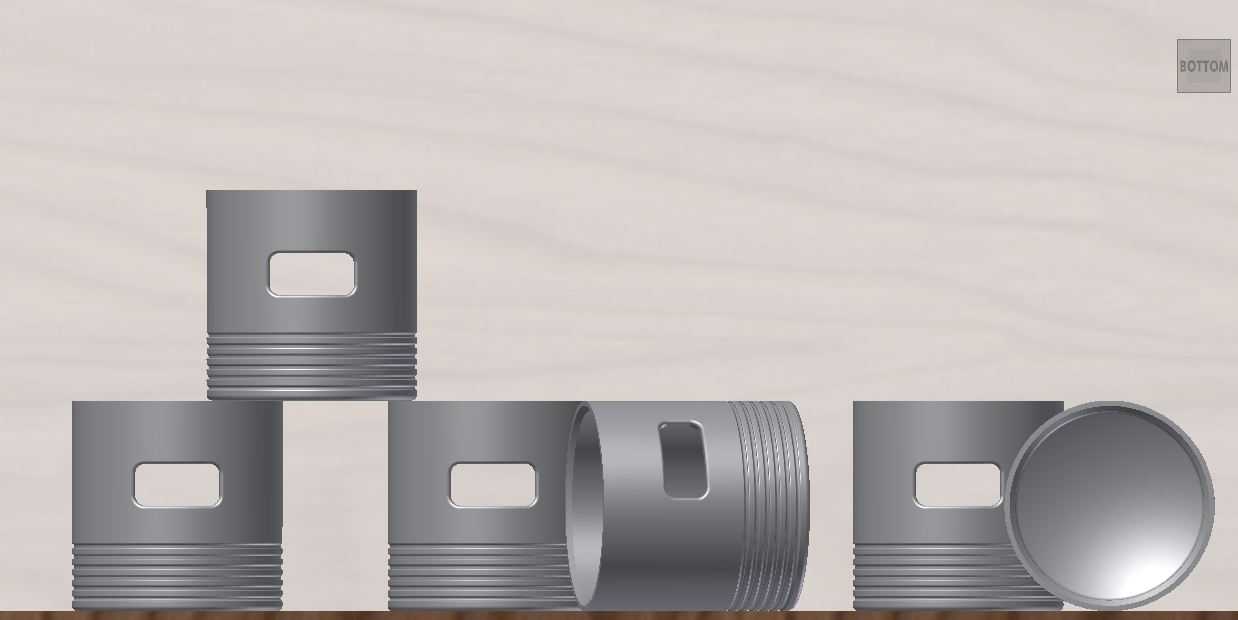

这类带侧通槽的外螺纹中空活塞，多应用在中小通径的流体换向回路、小型液压执行元件的腔室隔断场景中，区别于常规实心端面承压活塞，中空贯通的结构既可以让介质从活塞内部通道穿过，也能减轻运动件自身的往复惯量，降低驱动端的负载损耗。从结构细节来看，活塞外圆柱面加工有连续的等距外螺纹，用于和配套的调节螺母、限位端盖配合，可通过螺纹旋合长度调整活塞在腔体内的初始工作位置，适配不同行程的装配需求；筒壁上对称开设的两处异形通槽，一方面是作为流体旁通的过流通道，在活塞运动到指定行程位置时，接通筒壁内外的介质流道实现回路泄压或者换向，另一方面也可作为定位卡口，和腔体内壁的导向销配合，限制活塞周向转动，避免螺纹配合出现松脱、过流槽对位偏差的问题。设计这类活塞时，首先要匹配安装腔体内径确定活塞的外径公差，外螺纹的大径需小于腔体内壁的密封段直径，避免装配时螺纹刮伤密封件；筒壁的厚度需要结合额定工作压力做强度校核，侧槽的开孔位置要避开螺纹的应力集中区，槽口边缘做圆角过渡，避免长期受交变压力出现裂纹。活塞的端面没有设计一体式的活塞杆连接结构，说明其属于浮动式活塞，依靠两端介质压差驱动往复运动，安装时不需要额外配置活塞杆密封，减少了泄漏点，适合用在结构紧凑、安装空间受限的小型液压阀、气动逻辑元件内部。中空内腔的直径根据过流流量需求确定，侧槽的过流面积总和要大于内腔的通流面积，避免活塞运动到换向位置时出现节流阻尼过大、压力损失超标的问题。外螺纹的螺距选择要兼顾调节精度和连接强度，用于行程微调的场景选小螺距，用于快速拆装的场景选稍大螺距，螺纹收尾处要做退刀槽处理，保证和配套螺母能完全旋合到位，避免出现轴向装配间隙。这类活塞的材质多选易切削的铝合金或者镀锌钢材，表面做氧化或者镀层处理，降低和腔体内壁的摩擦系数，提升耐磨性能，外圆和腔体内壁的配合间隙控制在合理范围，既保证运动顺畅无卡滞，也不会因为间隙过大出现内部窜压的问题。
