双腔拼接式设备安装支撑框架结构

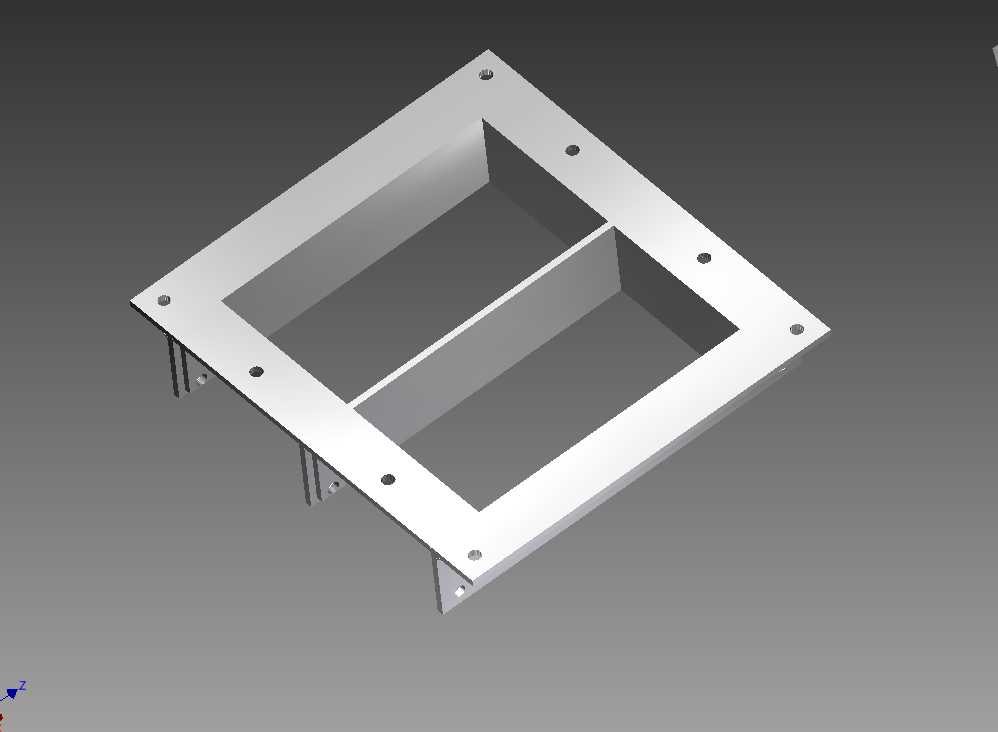

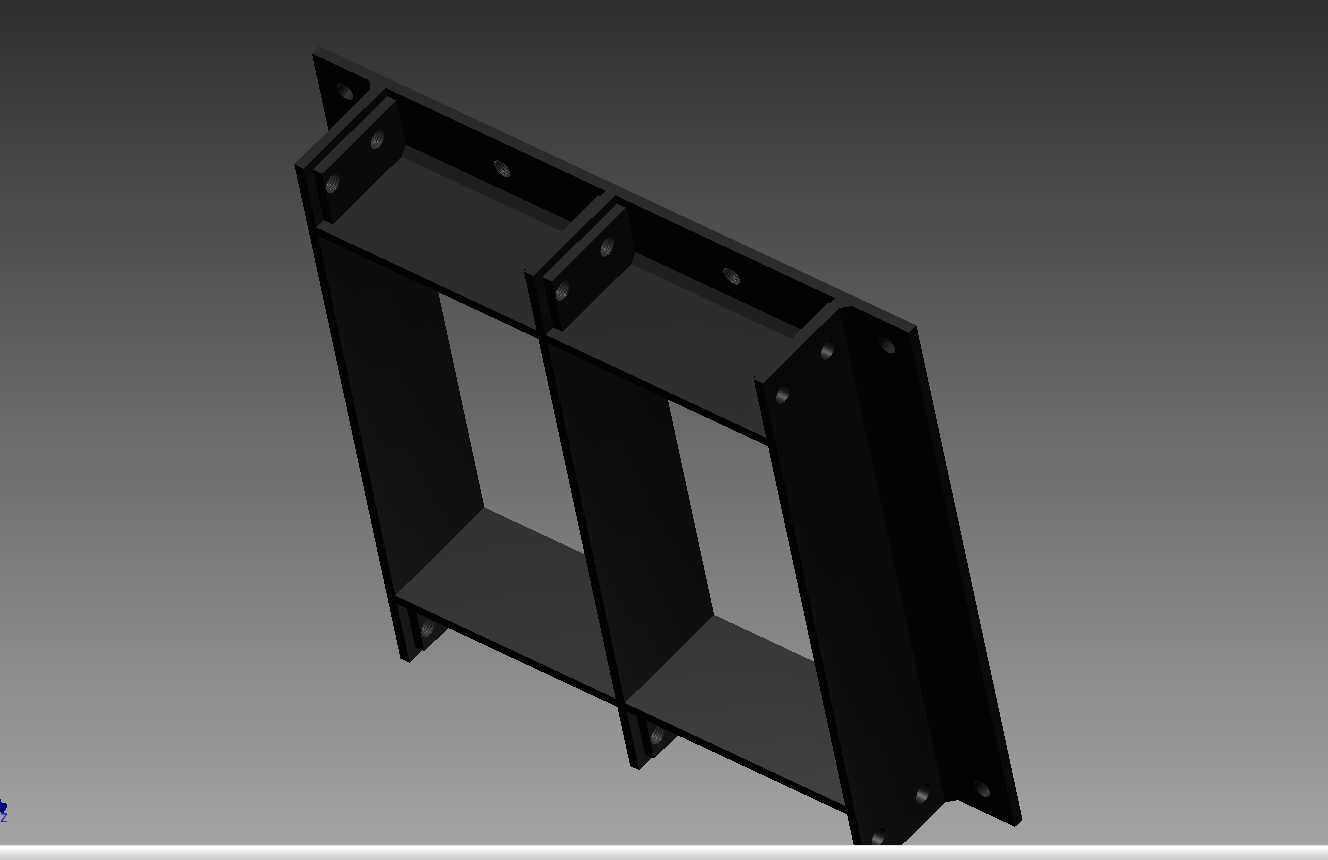

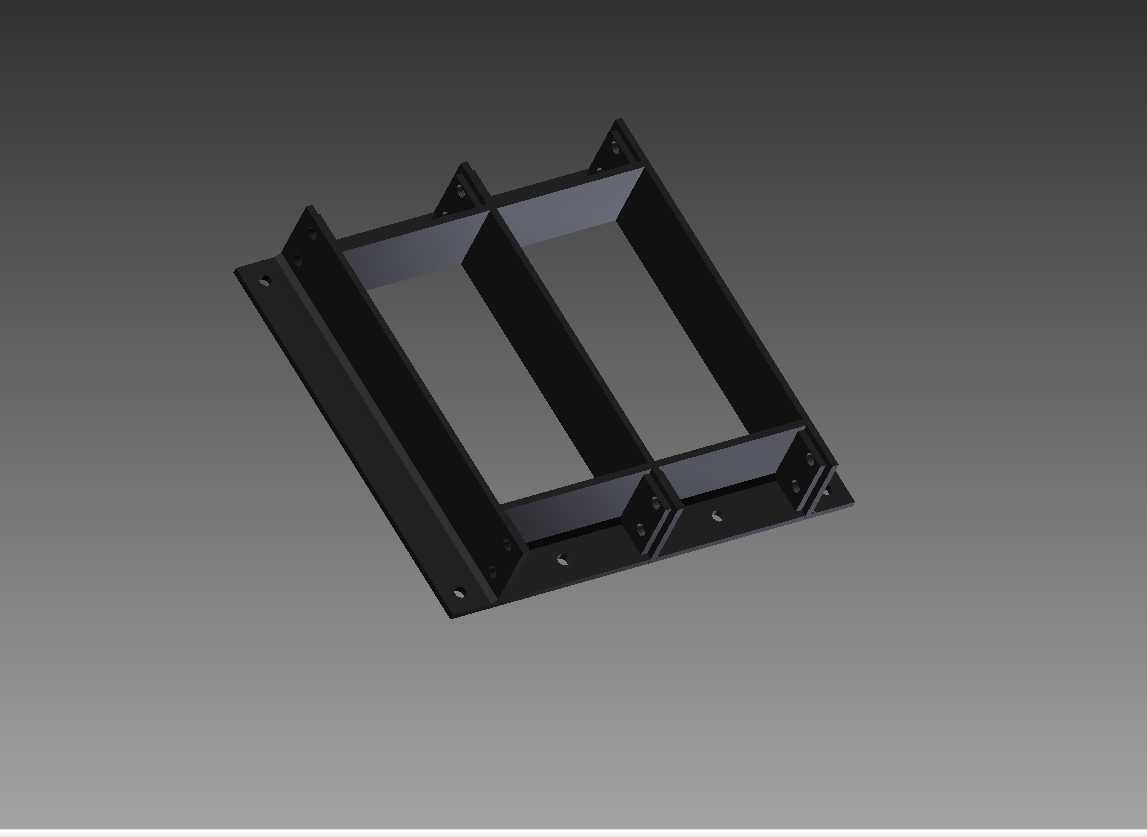

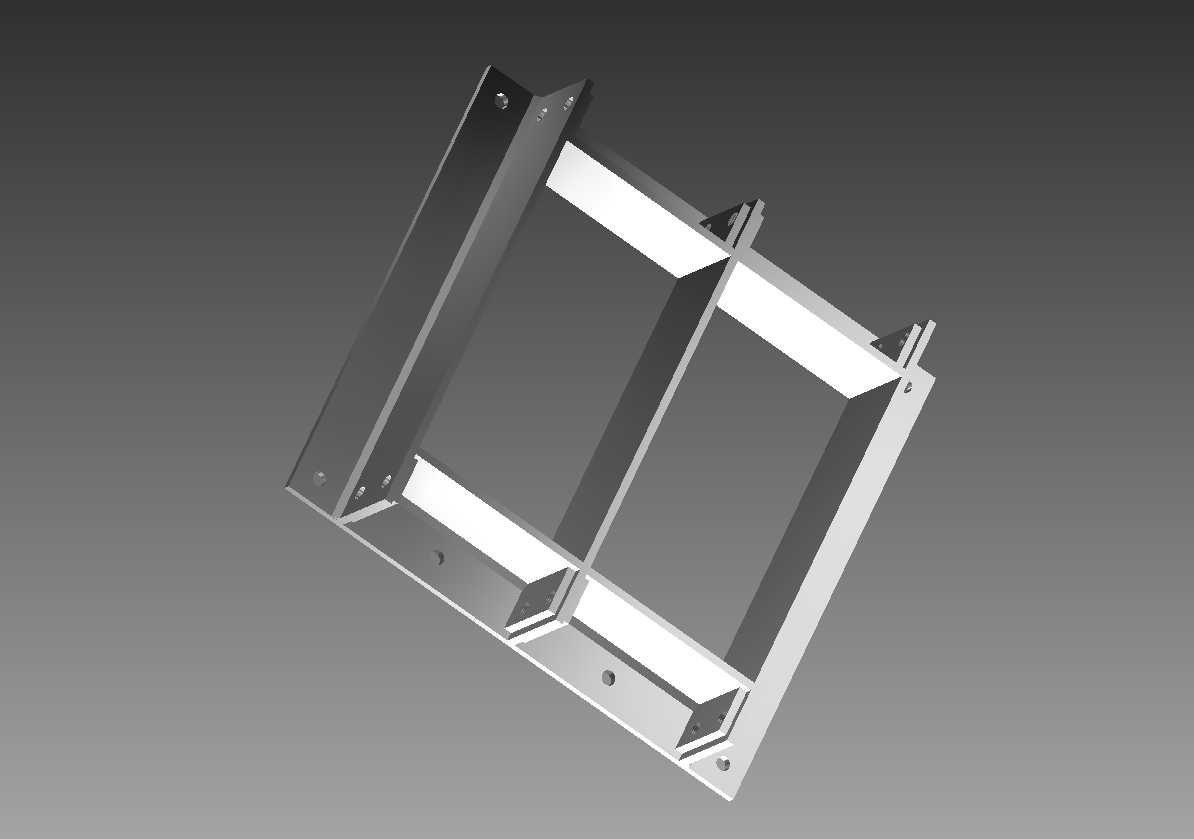

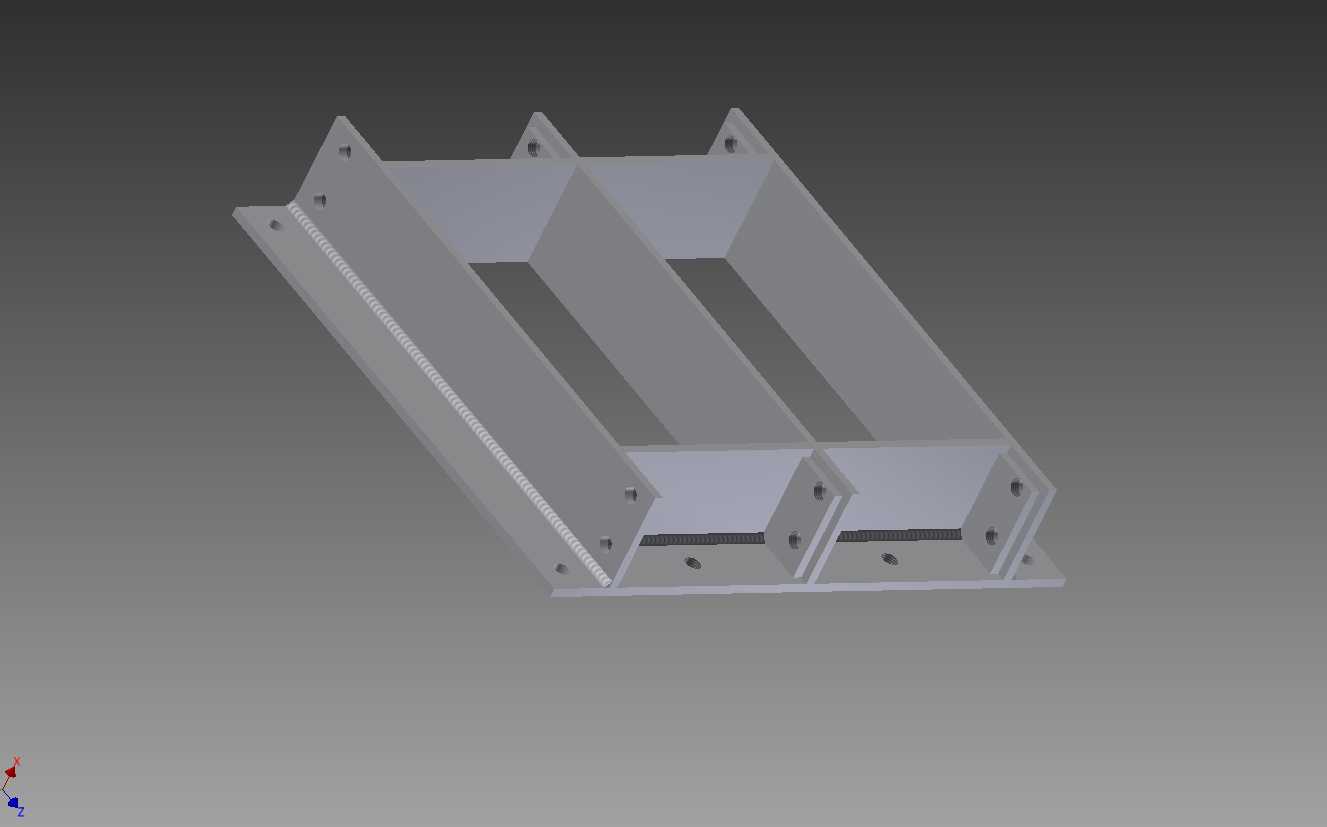

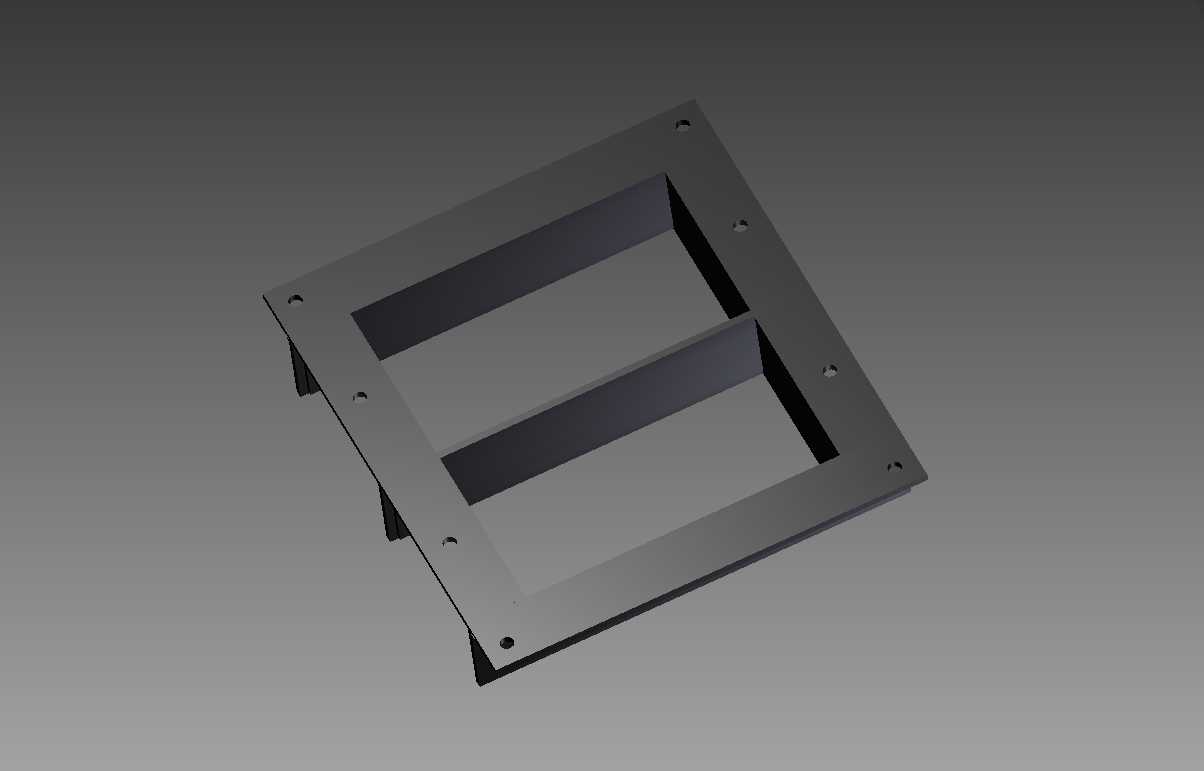

　　这款双腔式支撑框架多用于工业设备内部功能模块的承载固定场景，常见于工控机柜、自动化检测设备、小型生产线工位的模组安装环节，作为承载结构承担上部功能组件的静载荷与设备运行时产生的小幅振动载荷，避免安装模块出现移位、形变问题。从结构设计逻辑来看，整体采用折弯钣金拼焊成型，侧边设置带安装孔的法兰翻边，可直接通过螺栓与设备主框架立面完成固定，无需额外设计转接连接件，能有效压缩装配环节的工序时长。框架内部设置一道纵向分隔筋，将整体腔体划分为两个独立的安装位，可同时容纳两组规格匹配的功能模块，分隔筋与外框采用满焊连接，既提升了整体框架的抗扭刚度，也能避免两个相邻模块运行时产生的振动互相传递，降低设备运行的共振风险。

　　框架上下两端的边框处均匀排布有模块固定孔位，孔位公差按照IT7级精度设计预留，可兼容常规标准尺寸的功能模块安装，安装时模块可直接沿腔体滑入后通过螺栓锁紧，无需额外调整定位。在安装边界设计上，框架外轮廓的长宽尺寸严格匹配常规19英寸标准机柜的内部安装间距，侧边法兰的安装孔位与机柜立柱的通用孔距完全适配，可直接替换同规格的老旧支撑框架，无需对原有设备结构进行二次改造。框架底部边框预留了走线缺口，方便安装模块的线缆从缺口处引出连接至设备主控单元，避免线缆挤压在框架与模块的接缝处造成绝缘层破损。整体框架的板材厚度根据承载需求做了差异化设计，侧边安装法兰采用较厚板材提升连接强度，腔体分隔筋与上下边框采用适中厚度板材平衡整体重量与结构刚度，

　　在满足30kg以内单腔承载要求的前提下，尽可能控制框架自身重量，降低设备整体的负载压力。框架所有折弯处均做了圆角过渡处理，避免安装维护时尖锐边角划伤操作人员，焊接位置全部做了打磨整平处理，表面可根据使用场景做喷塑、镀锌等防锈处理，适配不同工况下的防腐蚀要求。在实际选型应用中，这款框架可直接作为光电检测模块、电源模块、小型工控主机的安装载体，也可多组并排拼接使用，组成多工位的模块安装组，适配不同设备的功能扩展需求，结构的通用性较强，可覆盖多数中小型工业设备的内部模块支撑场景。
