四路线缆收纳分线金属面板结构设计

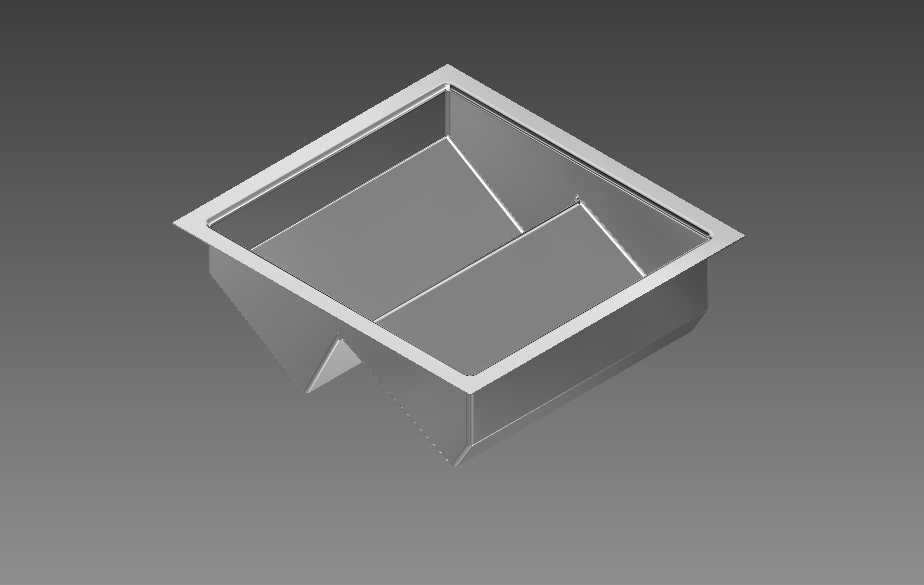

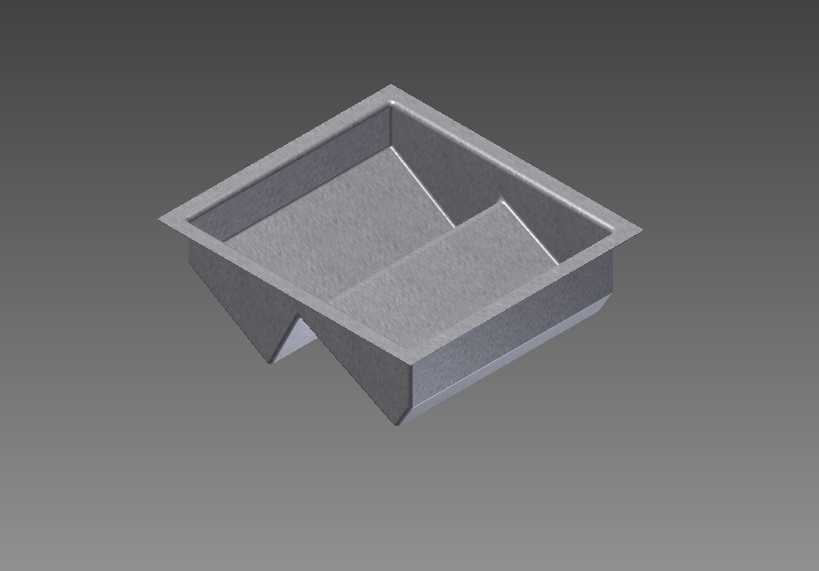

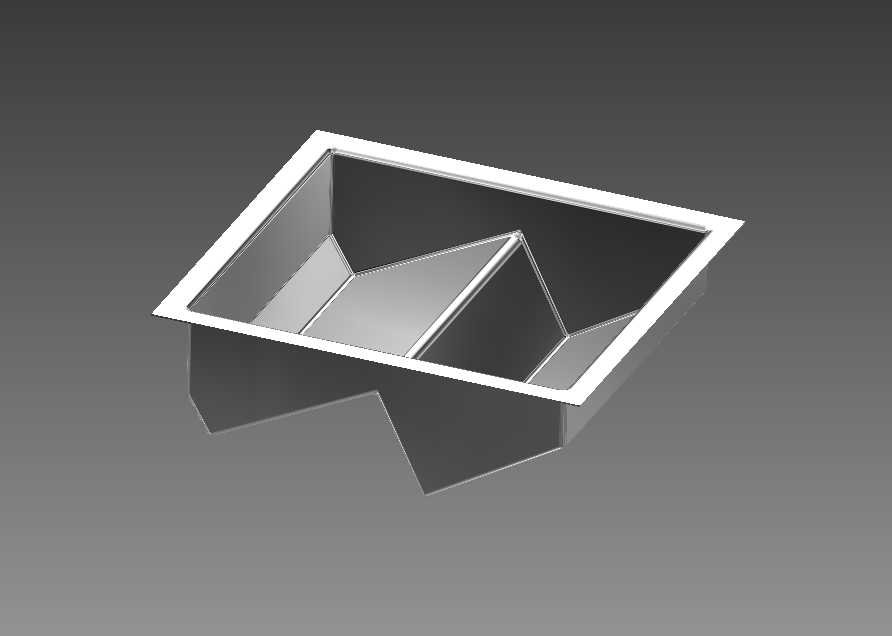

　　这款四路线缆分线面板，是电气布线场景中常用的嵌入式安装构件，日常在弱电井布线、机柜内部理线、操作台内嵌走线场景中都能见到它的身影，主要作用是将多组进出线缆做物理分隔，避免不同回路线缆缠绕堆叠，同时给外露的走线槽口做规整的封边处理，减少线缆外皮与安装切口的摩擦损耗。从结构设计来看，整体采用带外翻边的槽型结构，外翻边的宽度刚好匹配常规安装台面的预留切口公差，安装时直接将槽体嵌入开好的方孔内，外翻边搭在台面表面即可完成定位，不需要额外做复杂的固定支架，适配1.2-2mm厚度的钢板、防火板等常见操作台、机柜板材。槽体内部设置了一道纵向的分隔筋，将整个槽腔均匀划分为四个独立的走线通道，每个通道的宽度刚好容纳常规规格的信号线缆、

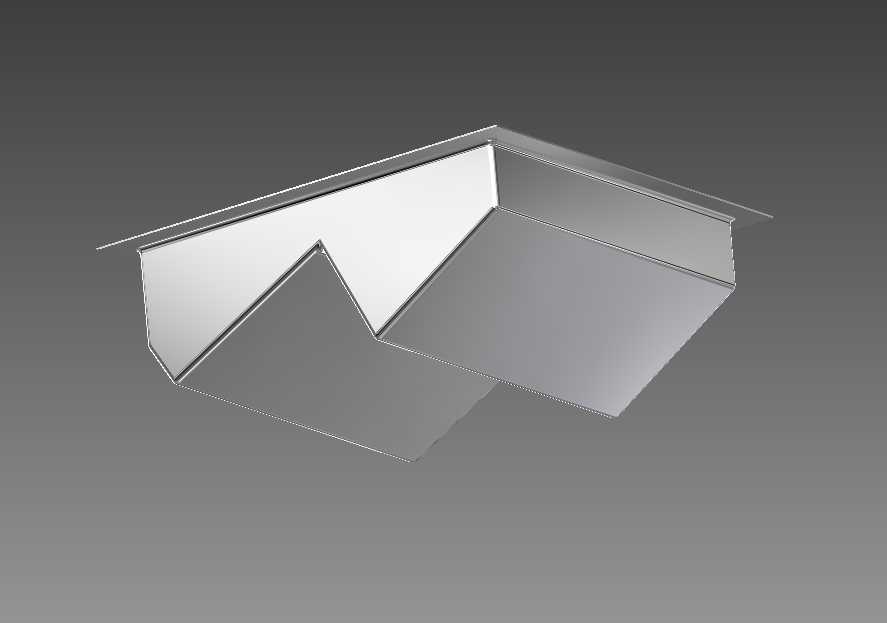

　　低压供电线缆并排通过，分隔筋与槽体采用一体折弯成型，没有额外的拼接焊缝，整体结构强度更高，长期使用不会出现分隔筋移位脱落的问题。槽体底部做了对称的斜向收边设计，一方面可以减少槽体整体的材料用量，降低构件自重，另一方面斜向的导向面能让线缆穿入时更顺滑，不会在槽底直角处出现卡线、硬折的情况，穿线作业时不需要刻意调整线缆角度就能顺利通过槽腔。在实际选型应用时，需要注意安装边界的预留尺寸，台面开孔尺寸要略小于外翻边的外轮廓尺寸，同时略大于槽体的外壁尺寸，预留0.5-1mm的安装间隙方便嵌入安装，槽体的嵌入深度要匹配台面下方的走线空间，避免槽底与下方的其他构件出现干涉。这类分线面板常搭配走线槽、理线架共同使用，在工业操作台、监控设备柜、

　　实验室测试台的布线作业中应用广泛，相比塑料材质的分线构件，金属材质的面板抗冲击能力更强，在有人员操作触碰、设备检修剐蹭的场景下不容易出现开裂变形，外露的翻边表面做了哑光磨砂处理，不容易残留指纹和污渍，长期使用也能保持外观规整。设计这款构件时，折弯圆角的取值需要匹配板材厚度，避免折弯处出现应力集中导致开裂，翻边的直角处做了微小的倒角处理，安装时不会划伤作业人员的手部，也不会刮蹭线缆外皮。
