消防喷淋头结构设计三维模型

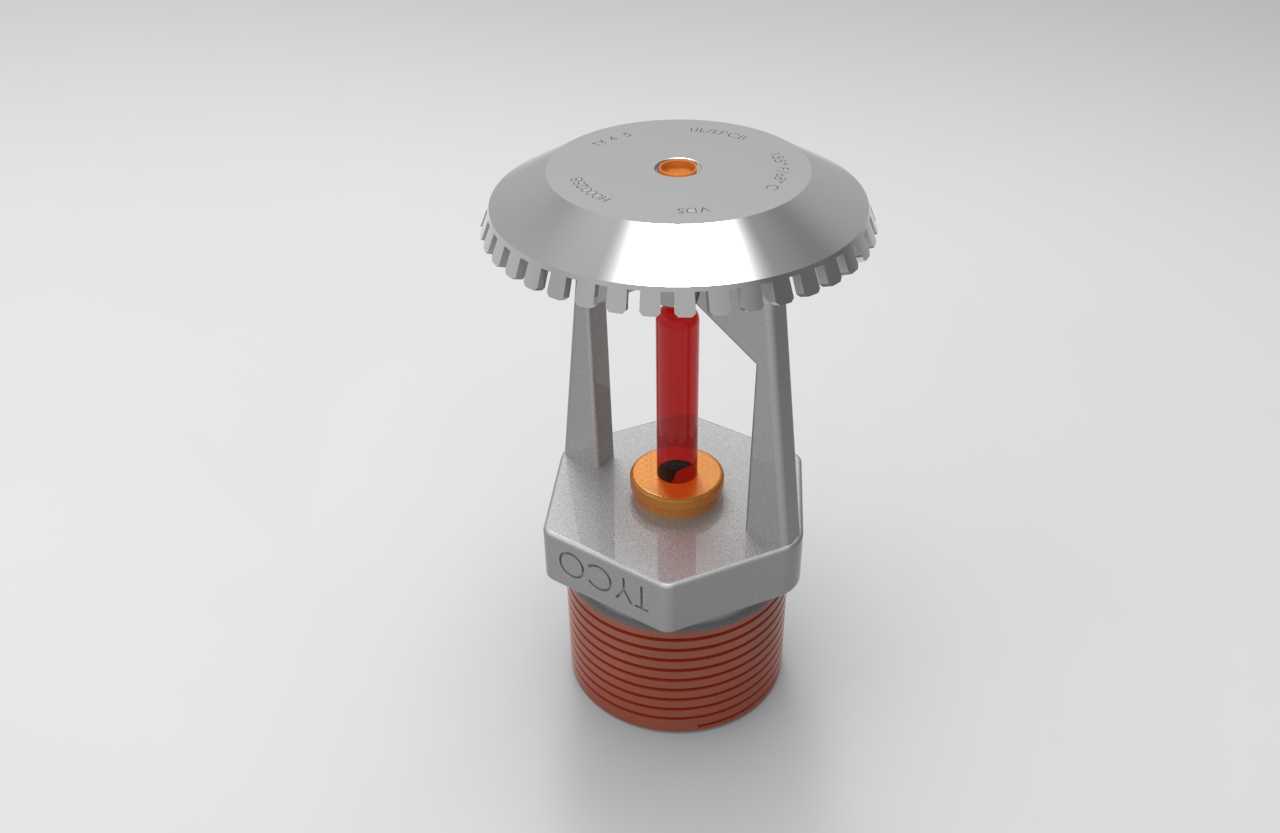

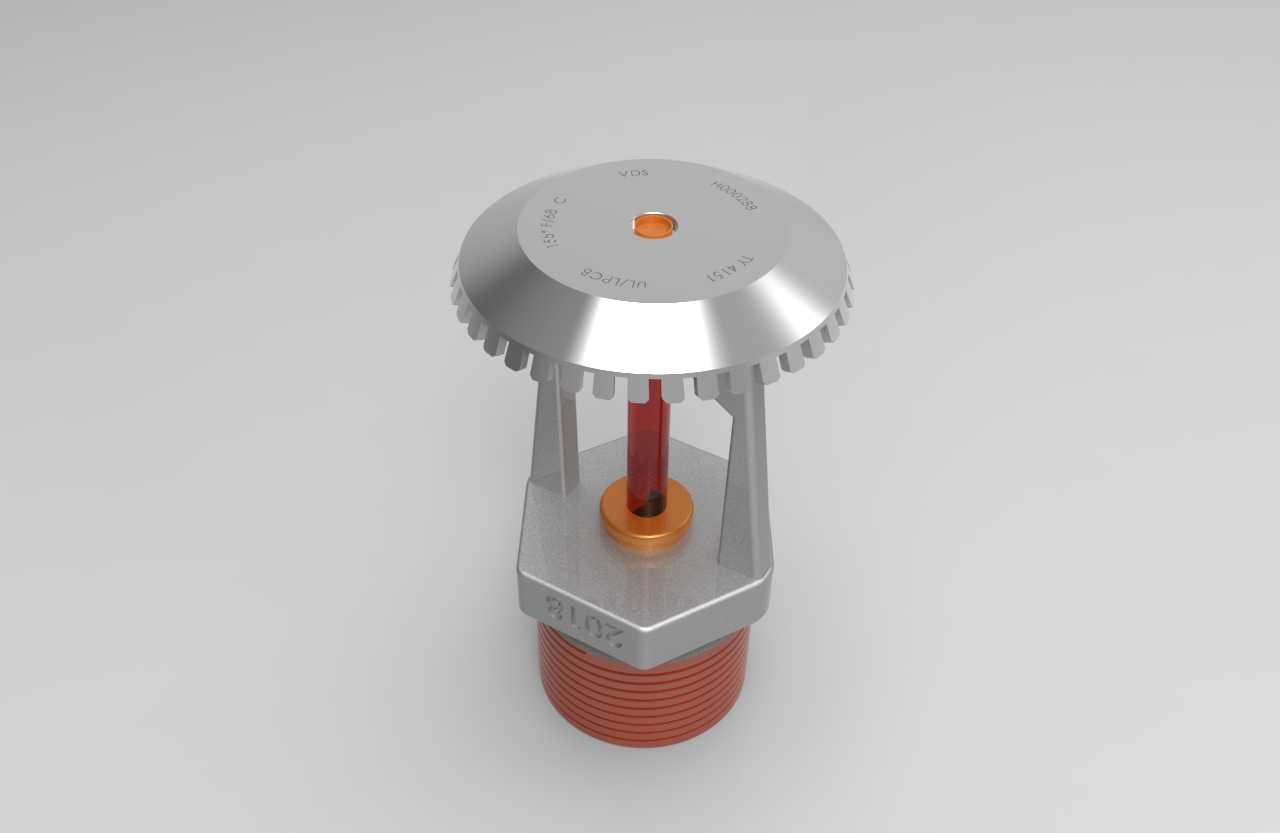

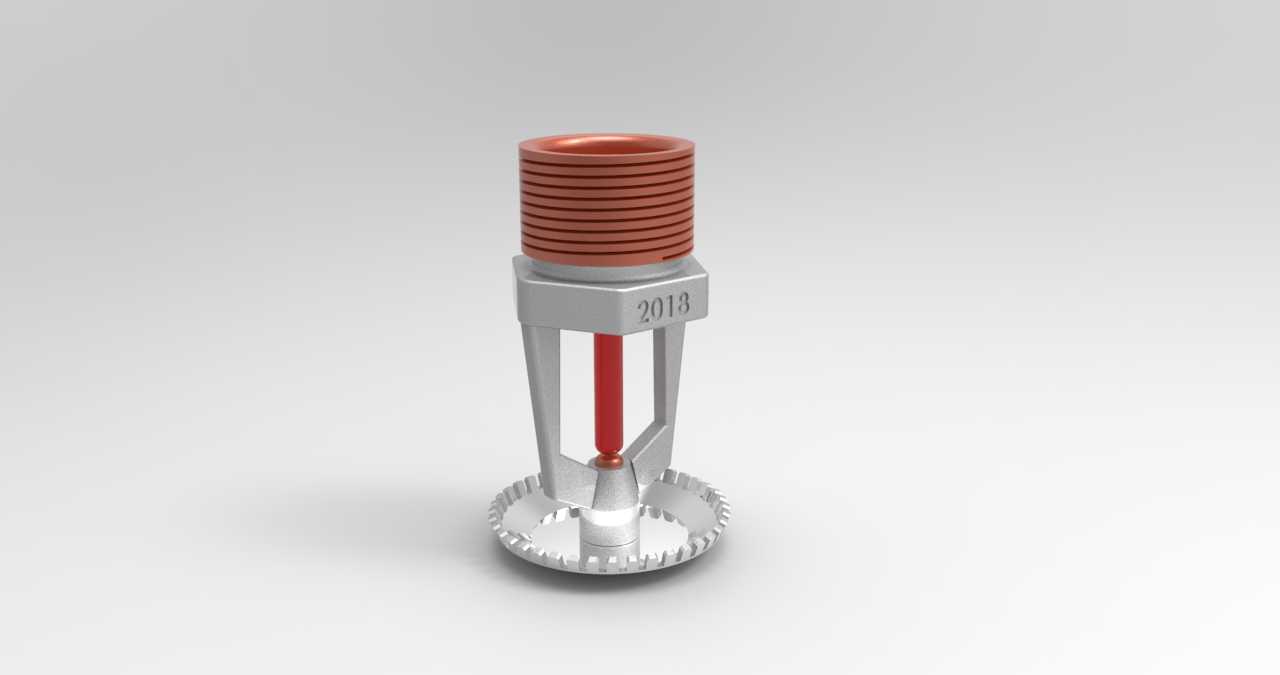

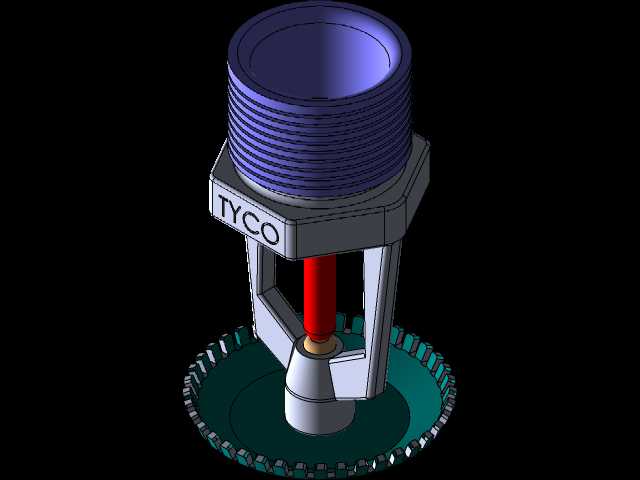

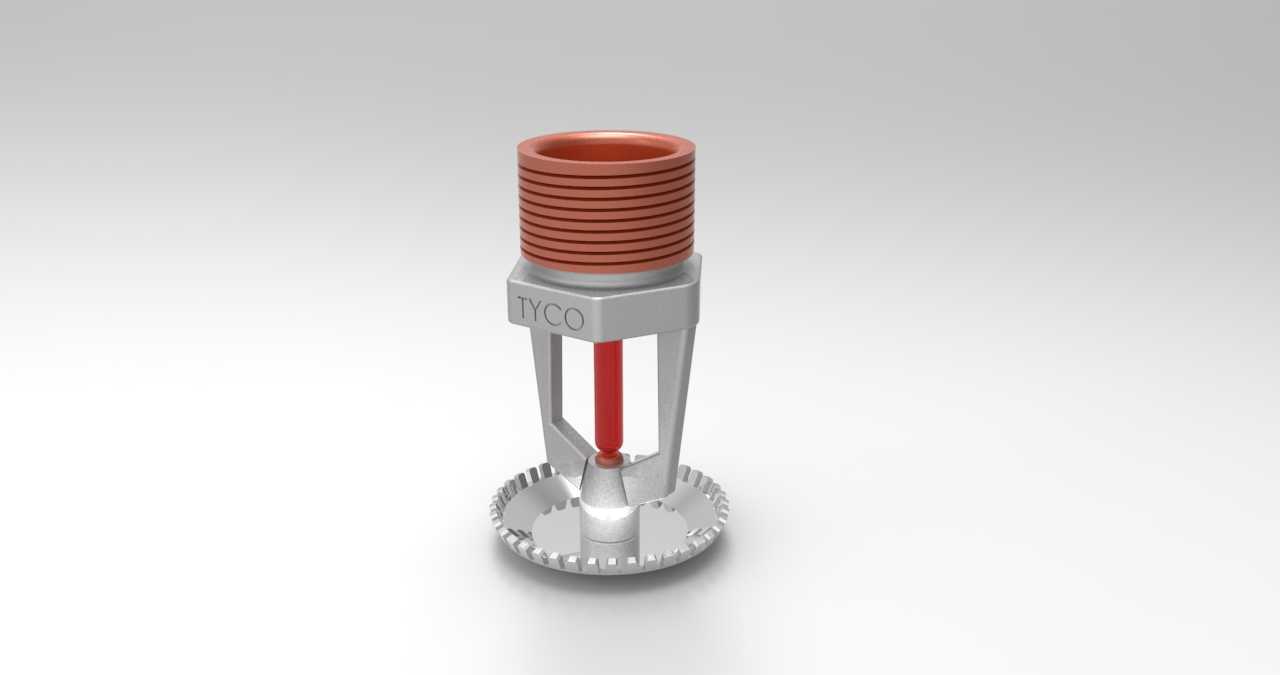

该款喷淋头主要应用于民用建筑、工业厂房、仓储空间等场所的自动喷水灭火系统中，是湿式自动喷水灭火系统的末端执行构件，日常处于管网承压待命状态，当防护区域内环境温度达到动作阈值时，内部感温元件破裂脱落，管网内压力水经喷头结构导流后均匀喷洒，实现控火、灭火的作用。从结构设计层面看，上部采用标准外螺纹连接段，螺纹规格适配常规消防供水支管的内螺纹接口，安装时可直接旋入支管预留接口，无需额外转接构件，螺纹段长度经过匹配计算，既保证连接后的密封可靠性，也避免旋入过深挤占内部流道通径。中部的六角支撑框架采用一体式压铸成型结构，框架侧面预留品牌标识位，框架的支腿采用对称镂空设计，在保证整体结构强度、承受管网水压冲击的前提下，尽可能减少对喷洒水流的遮挡，同时降低整体构件重量。下部的溅水盘采用带齿状边缘的圆盘结构，齿形角度与分布经过流道仿真验证，当压力水从中心出水口喷出冲击溅水盘时，可将水流打散为均匀分布的水滴，按照设计的喷洒覆盖半径向四周扩散，保证防护区域内无喷水盲区。感温触发组件采用中心直装式设计，感温元件上端抵接密封堵头，下端通过溅水盘中心的定位结构固定，正常承压状态下密封堵头压紧出水口密封圈，杜绝管网渗漏；动作时感温元件失效，堵头在水压作用下脱落，水流可无阻碍冲向溅水盘。设计过程中重点考量了安装边界适配性，整体轴向长度控制在常规吊顶喷淋头的安装尺寸范围内，既适配下喷式安装场景，也可通过调整安装方向适配侧喷、上喷的安装需求，框架的镂空结构也避免了安装过程中扳手施力时对内部感温组件造成磕碰损伤。流道设计上采用渐缩式中心出水口，可在标准供水压力下保证额定的喷水流量，同时降低水流经过流道时的压力损失，让水流到达溅水盘时具备足够的动能，保证水滴的喷洒射程与覆盖均匀度。所有外露金属构件均做了防腐处理，可适应潮湿、多粉尘的复杂使用环境，延长构件的使用寿命，减少后期维护更换的频次。
