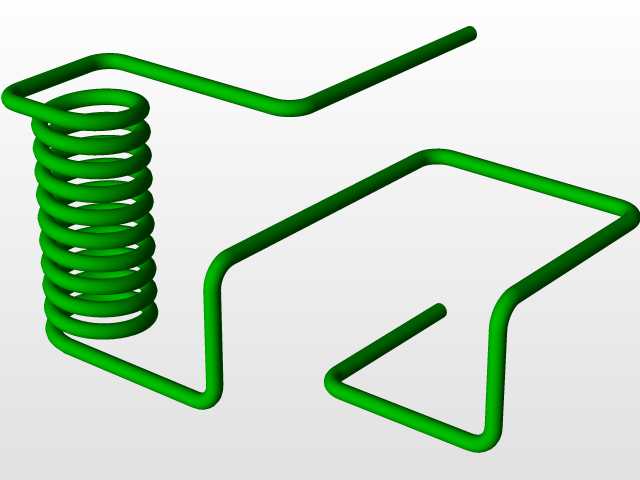

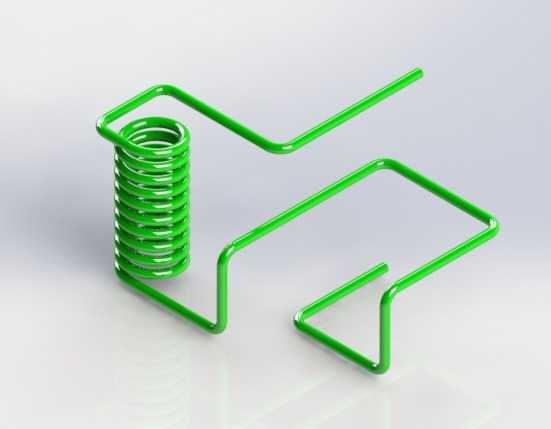

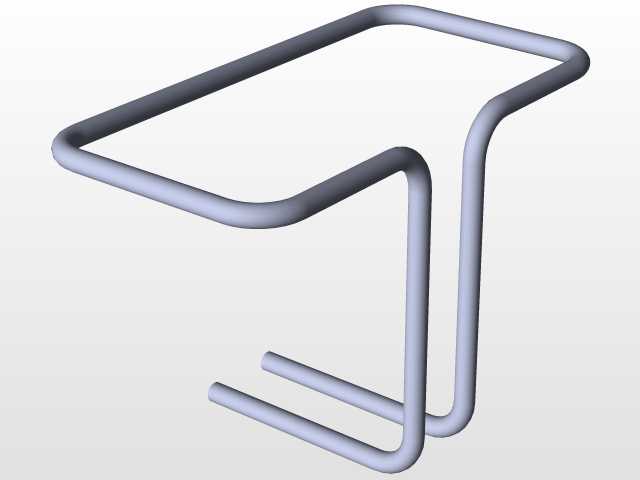

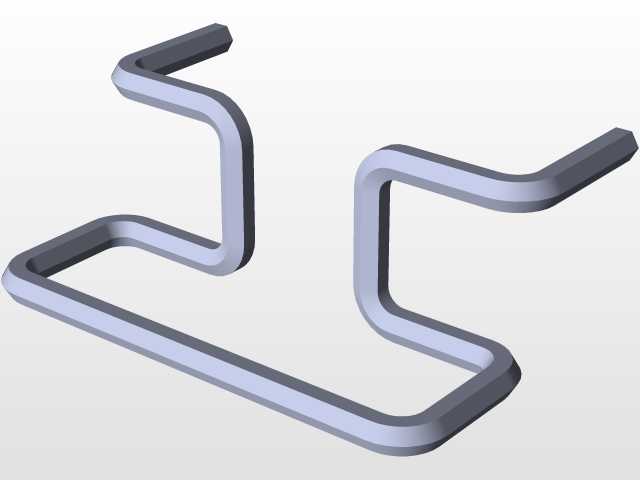

带弯折引脚的圆柱螺旋扭转弹簧结构

这类带异形弯折引脚的圆柱螺旋扭转弹簧，常被应用在各类需要提供扭转复位力矩的机械结构中，小到消费电子的翻盖转轴、家电舱门的复位结构，大到工业设备的卡扣锁止机构、自动化产线的定位弹压组件，都能见到这类结构的身影。不同于常规两端直脚的扭转弹簧，这款弹簧的引脚做了多段直角弯折处理，两段引脚分别向不同方向延伸出特定长度，能够适配安装空间受限、施力方向与弹簧中心轴线存在偏移的特殊装配场景，不需要额外加装转接件就可以直接将力传递到对应的受力部件上，减少装配环节的零件数量，也能降低多零件配合带来的传动间隙。从结构设计来看，弹簧的螺旋段采用等节距圆柱螺旋排布，圈与圈之间预留了足够的间隙，避免扭转受力时相邻簧圈发生摩擦剐蹭，减少工作过程中的磨损与力矩损耗，保证长期使用下的力矩输出稳定性。两段弯折引脚的弯折处都做了圆弧过渡处理，没有尖锐的直角应力集中点，能够避免弹簧在反复扭转受力时从弯折位置发生断裂，提升零件的疲劳寿命。在实际选型应用时，需要重点关注引脚的延伸长度与弯折角度，安装时要保证弹簧的中心轴线与转轴的回转轴线重合，避免出现偏载导致弹簧受力不均；引脚的末端要与对应的受力部件可靠贴合，预留足够的扭转行程，不能让弹簧扭转到并圈位置，防止超出材料的弹性极限发生塑性变形。这类弹簧的安装边界需要结合引脚的最大外伸尺寸确定，在螺旋段外径的基础上，要额外预留引脚弯折后占用的平面空间，同时要注意引脚的朝向，避免装配后与周边其他结构件发生运动干涉。在做结构适配时，螺旋段的内孔通常会套装在定位销轴上，销轴的直径要略小于弹簧内径，保证弹簧扭转时可以灵活转动，不会因为销轴过粗卡滞簧圈，也不能因为销轴过细导致弹簧晃动偏移，影响施力精度。
