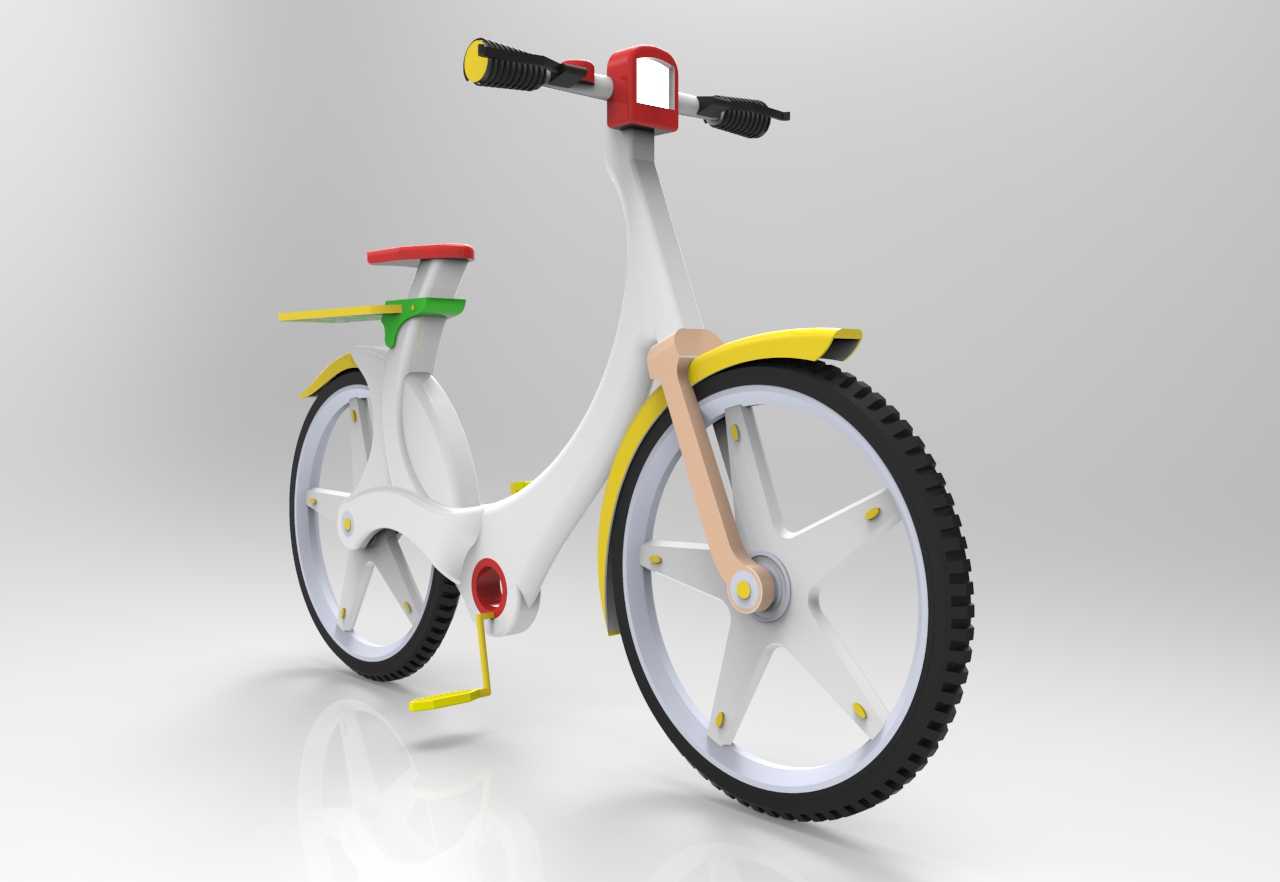

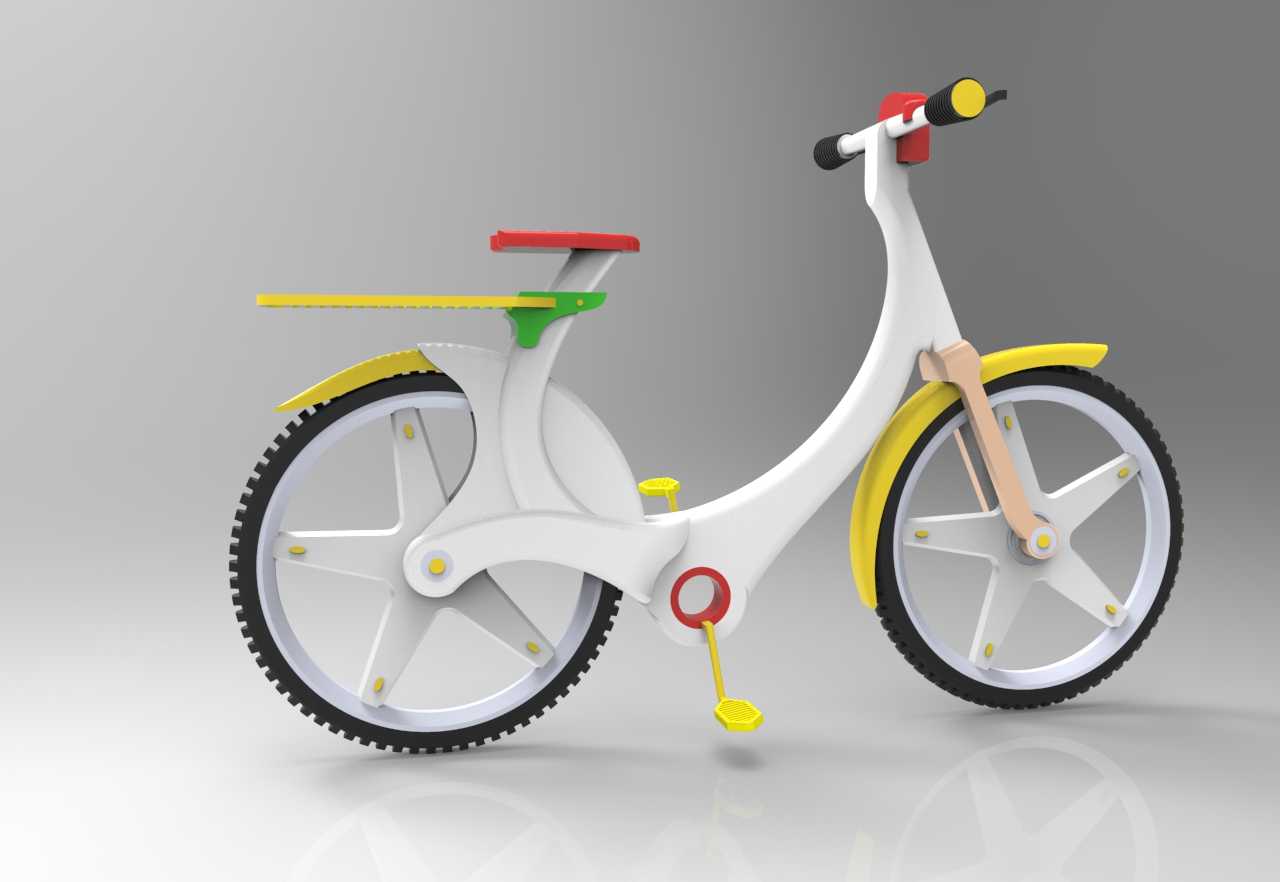

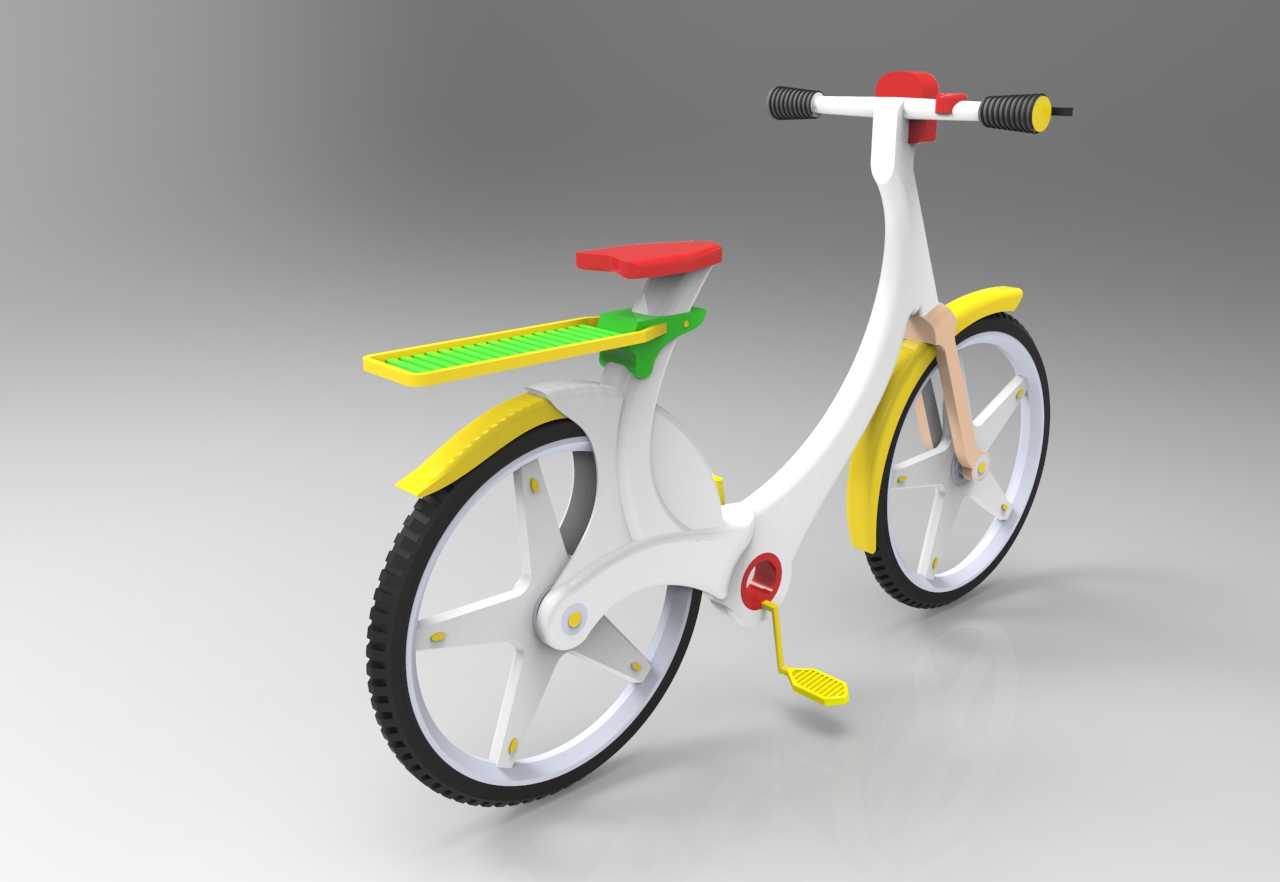

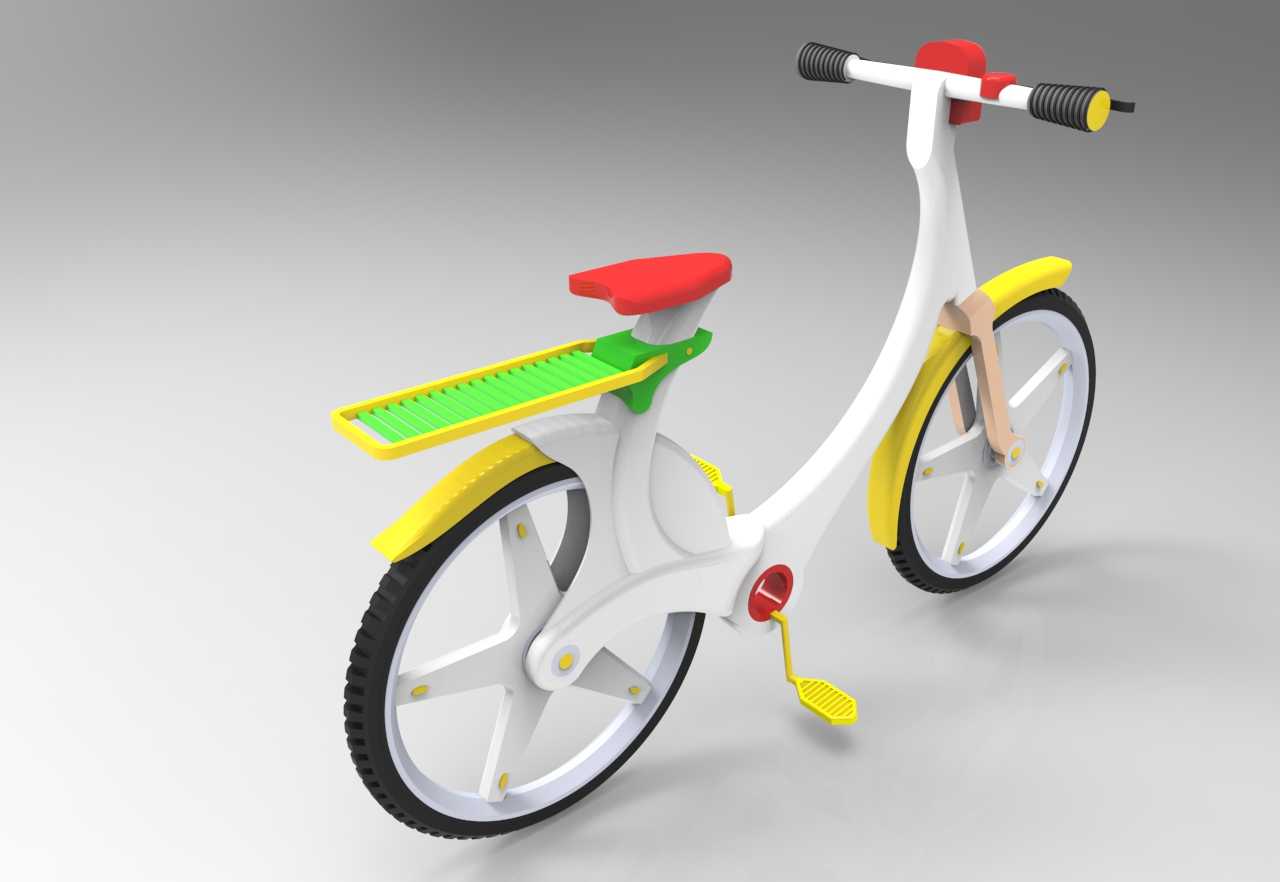

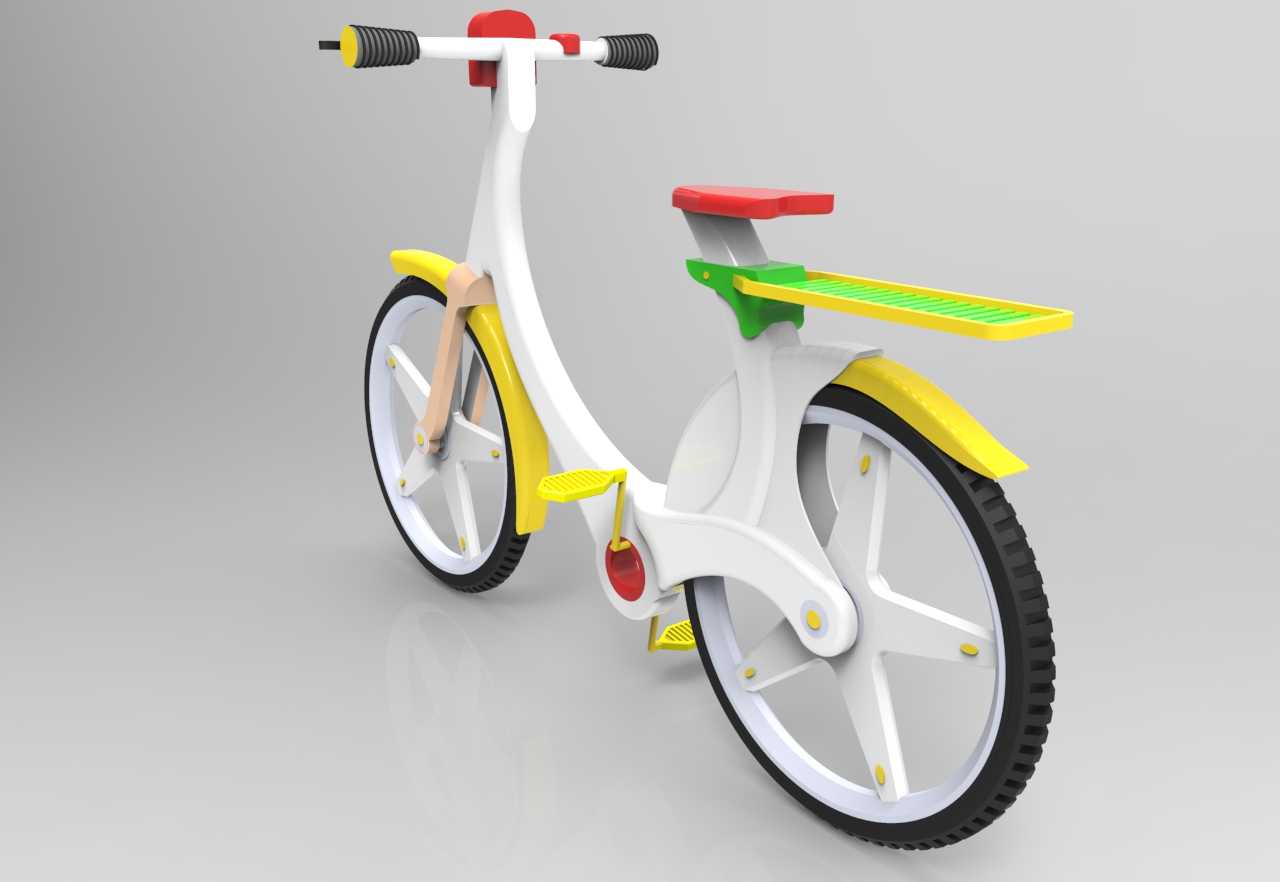

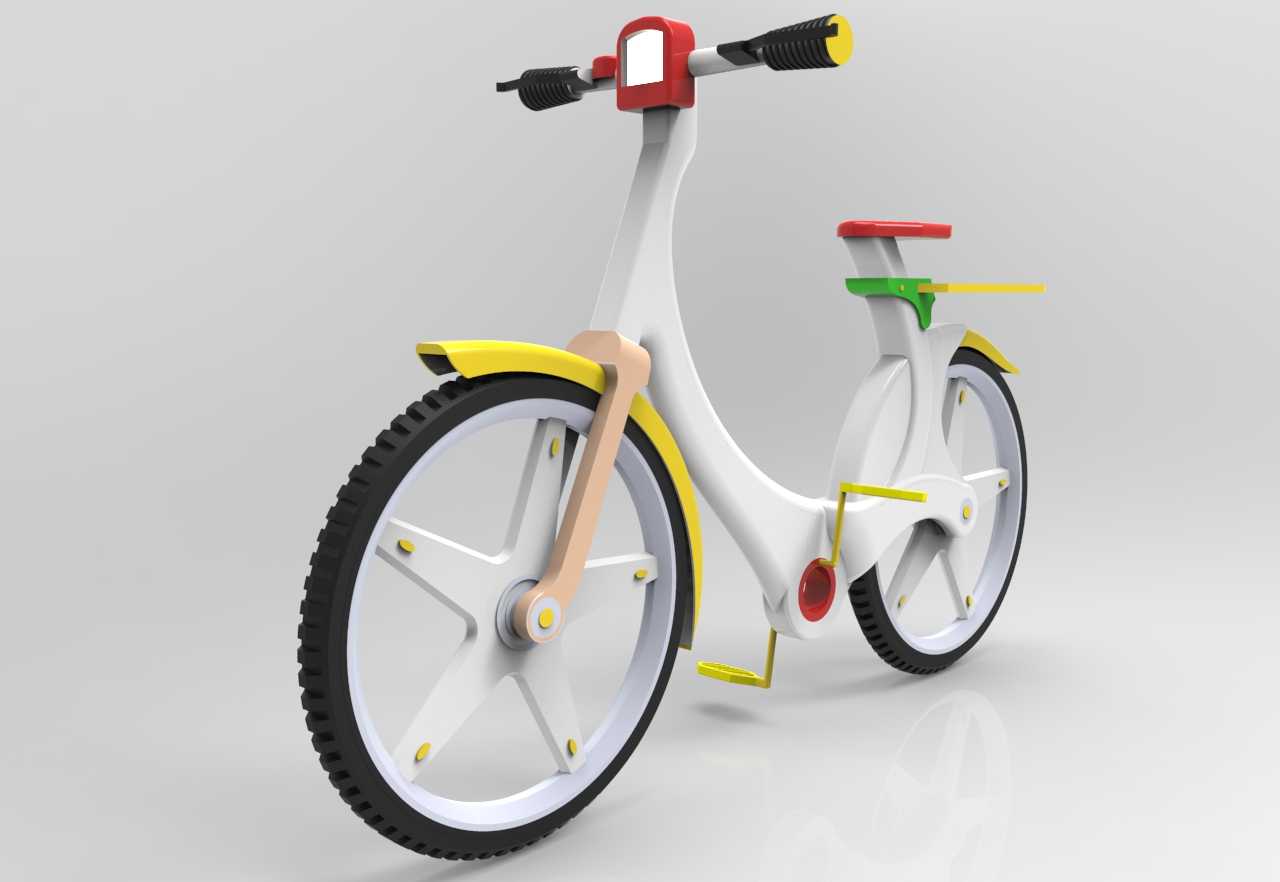

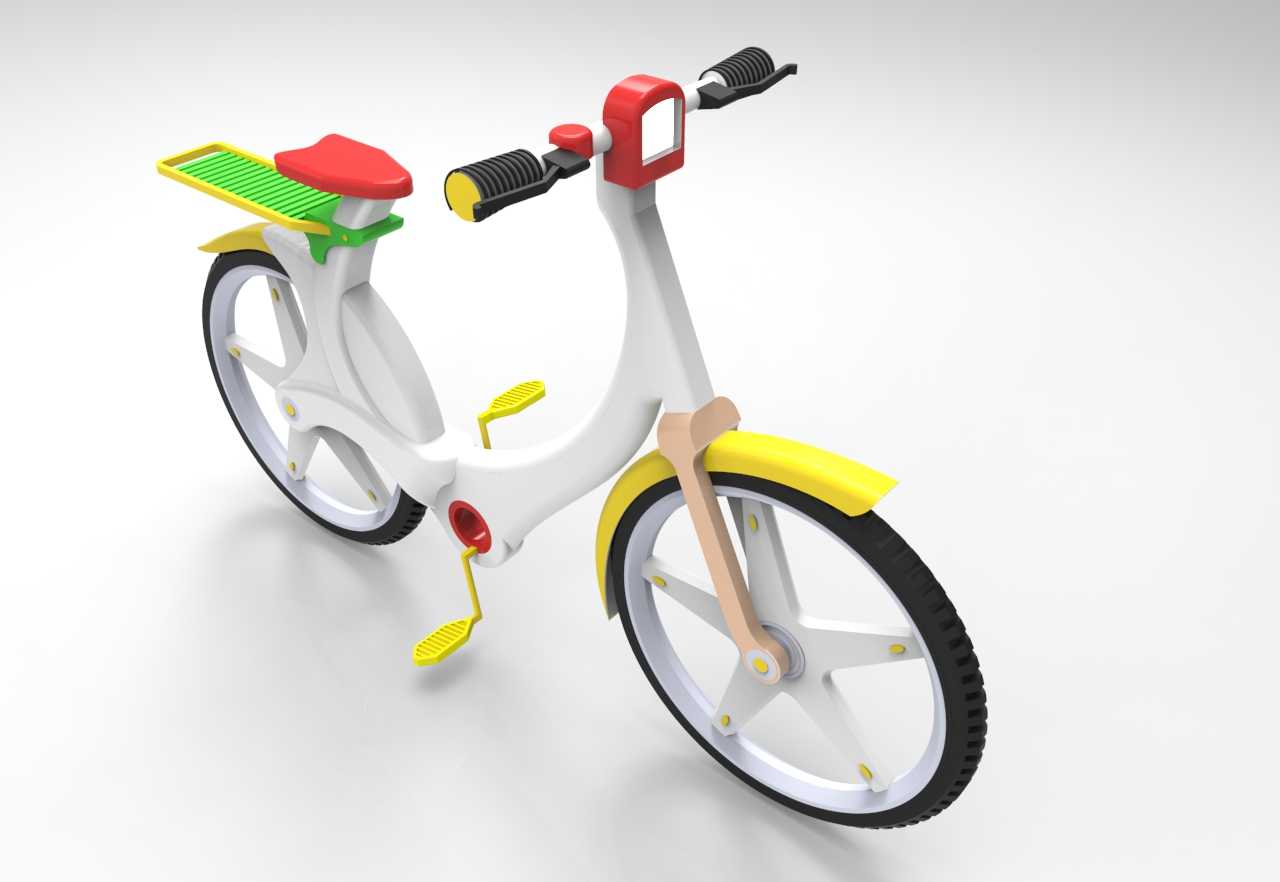

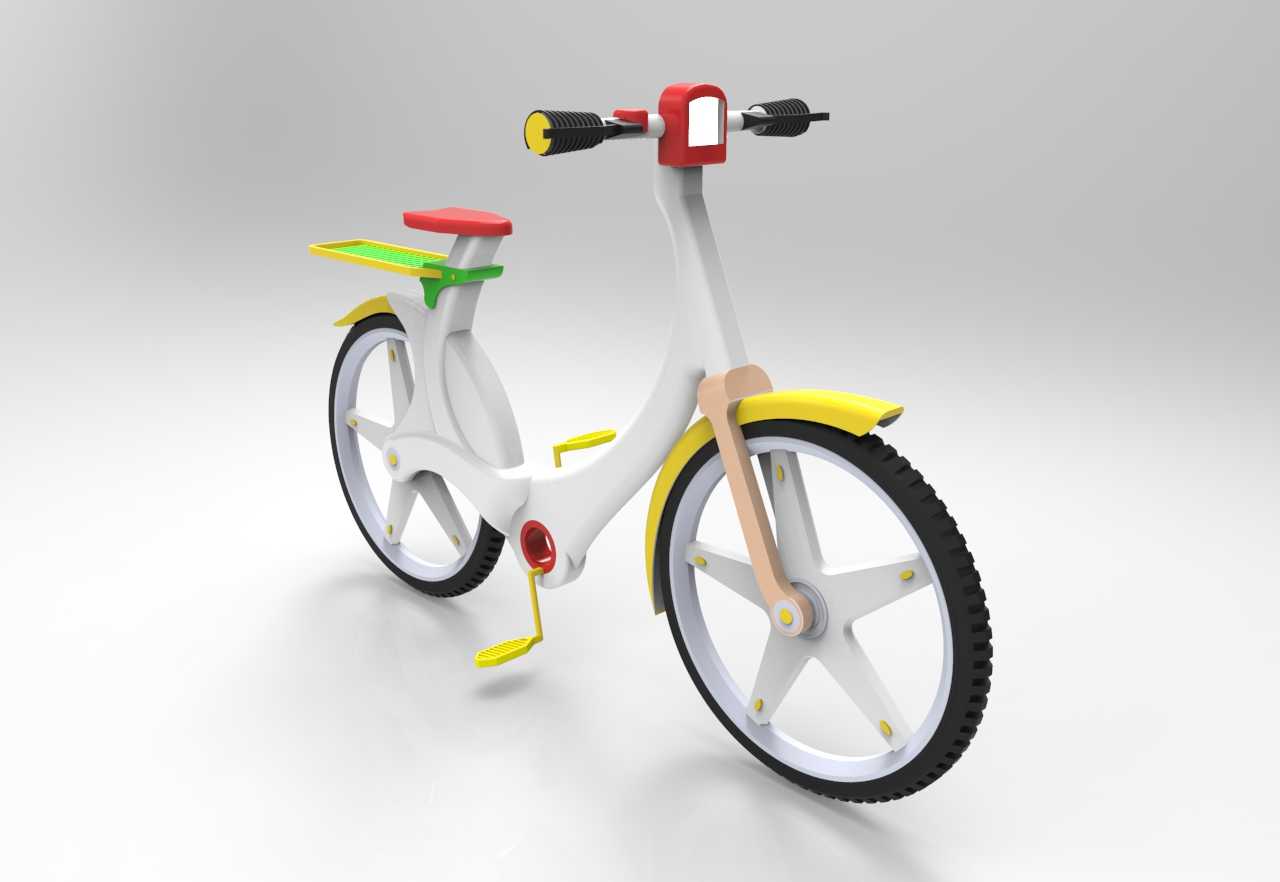

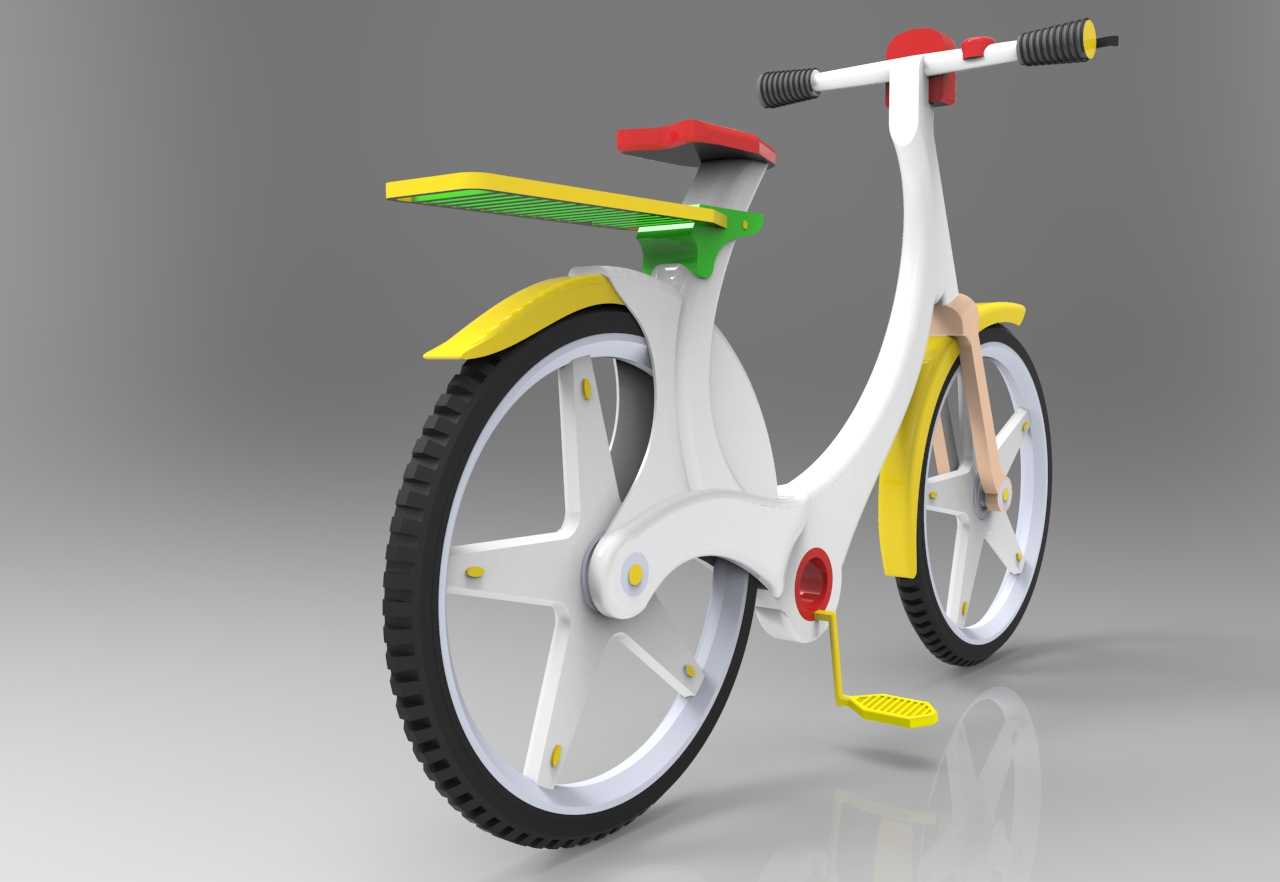

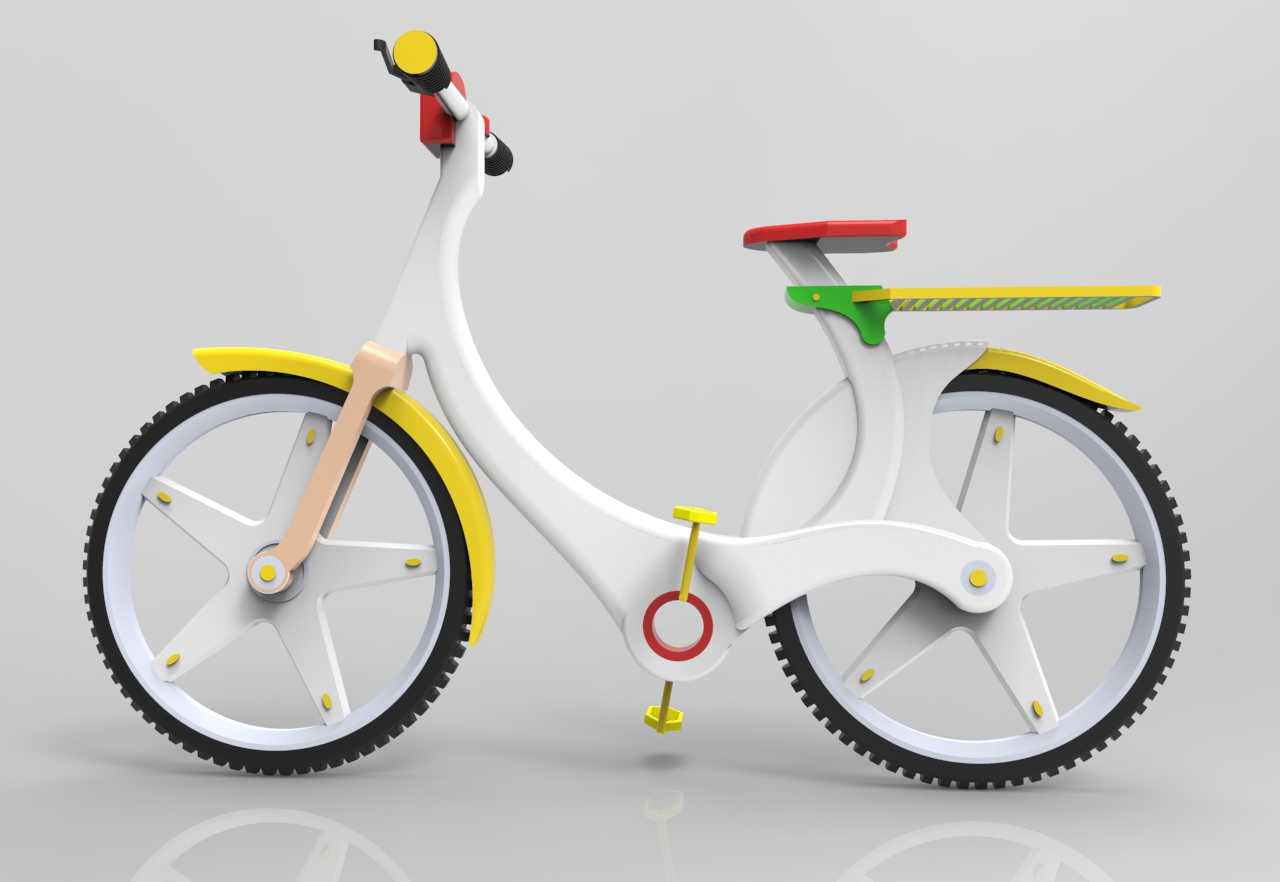

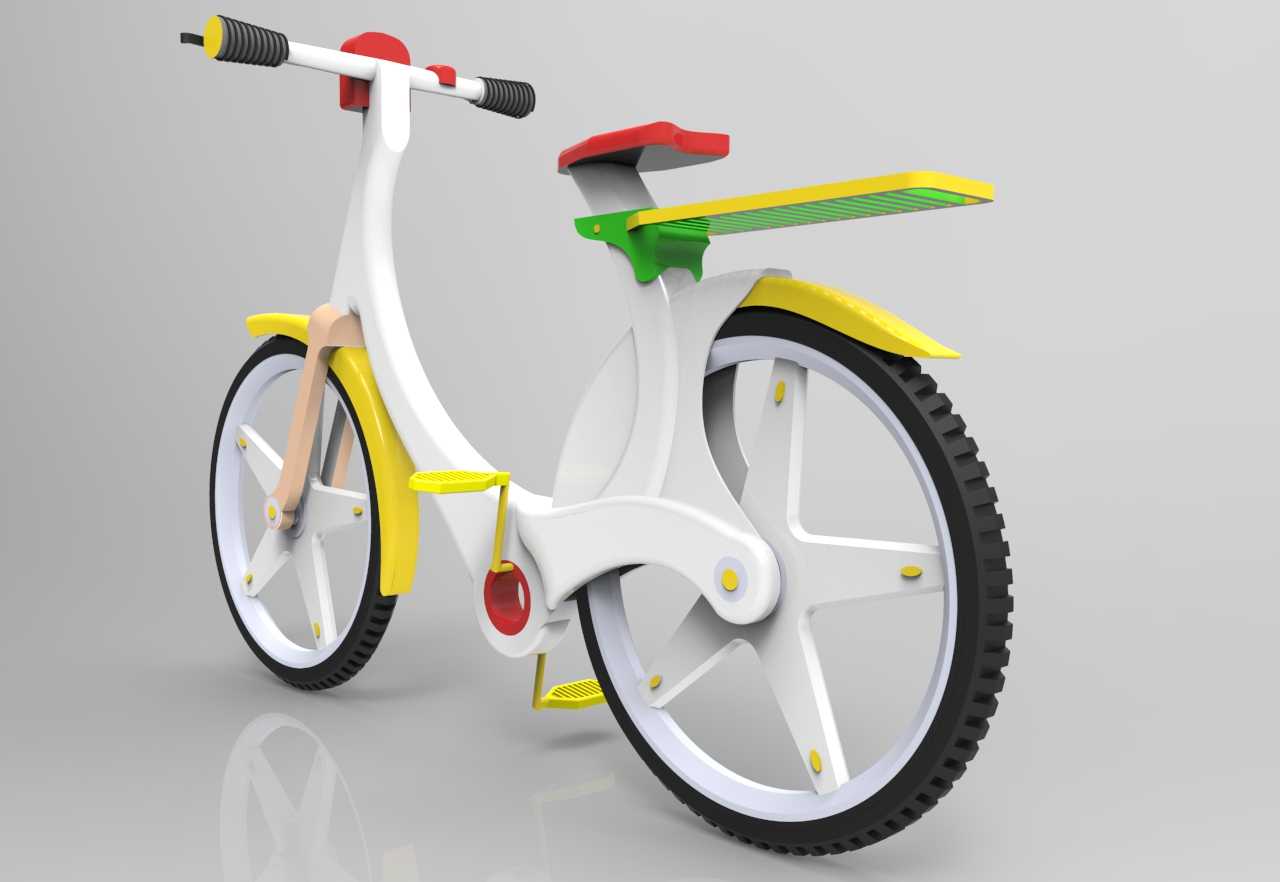

一体化无梁结构代步自行车三维结构

这款代步自行车采用一体化注塑成型的主车架结构，摒弃传统管材焊接的三角车架构型，将主梁、后货架、挡泥板安装位、前叉限位结构整合为单一整体构件，减少了传统自行车所需的焊接、拼接工序数量，适配中小批量的轻量化代步车生产场景，可用于城市短途通勤、校园园区代步、共享出行载具的结构选型参考。从功能特性来看，整车将轮组总成、脚踏传动机构、转向把组、鞍座四个核心模块直接集成在一体化车架上，前轮通过前叉转轴与车架前端的限位孔配合，转向角度限制在左右各45度，避免大角度转向引发的侧翻风险；后轮直接固定在车架后端的一体式轮轴安装座上，取消了传统自行车的后叉快拆结构，提升日常使用中的结构可靠性，降低非专业人员拆装带来的安全隐患。脚踏传动采用单级曲柄链轮结构，曲柄与脚踏直接连接在车架中部的预留转轴位，传动比设置适配10-15km/h的日常通勤速度，不需要额外的变速机构，减少后期维护的零件更换需求。后货架与车架主体一体成型，额定承载5kg的随身物品，货架表面设置防滑纹理，避免放置的物品在骑行过程中滑落，前后挡泥板与车架整合为一体，不需要额外的金属支架固定，减少行驶过程中的震动异响。设计过程中优先考虑了使用场景的容错性，车把握把采用防滑橡胶套，握距设置适配多数成年人的肩宽尺寸，鞍座高度固定，不需要额外的调节结构，降低车架的开孔数量，提升整体结构强度。整车的安装边界控制在长度1200mm、宽度220mm、高度850mm范围内，轮径采用16寸规格，转弯半径控制在1.2m以内，适配狭窄的园区道路、人行步道的通行需求。轮组采用三辐式一体轮毂结构，轮胎为常规充气橡胶胎，轮毂与轮轴的配合位设置标准轴承安装槽，可直接适配通用的自行车深沟球轴承，不需要定制特殊规格的传动零件，降低生产与维修的配件成本。整车外露的传动部件仅保留曲柄与脚踏部分，链条与链轮被车架的一体化护板完全包裹，避免骑行过程中裤脚卷入传动机构的风险，同时减少灰尘、泥水对传动部件的侵蚀，延长传动机构的维护周期。转向把与前叉的连接采用嵌入式固定结构，把横长度控制在450mm，减少停放时的横向占用空间，适配密集停放区的空间需求。
