公路自行车码表铝合金安装支架结构

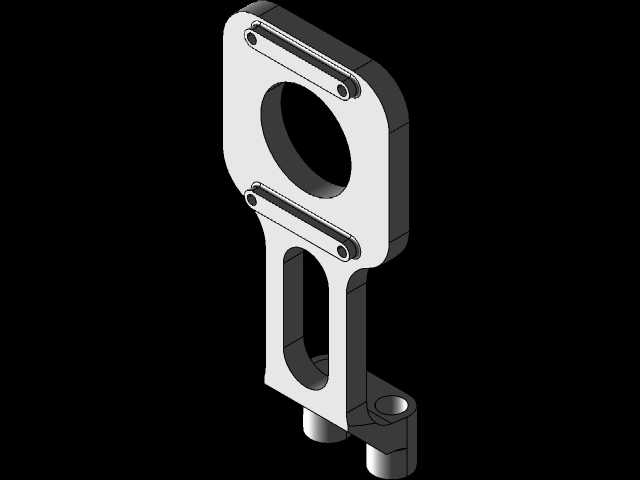

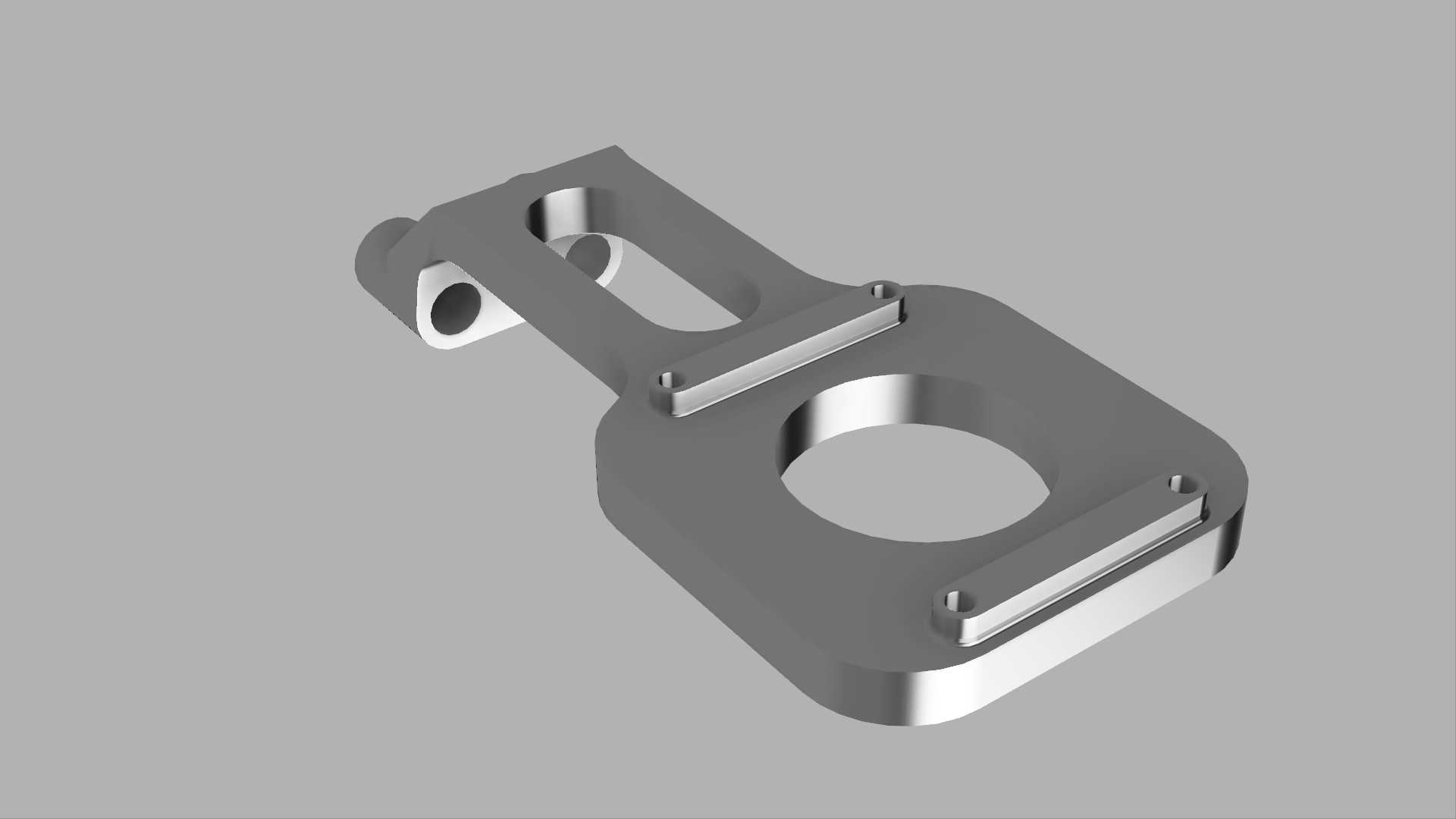

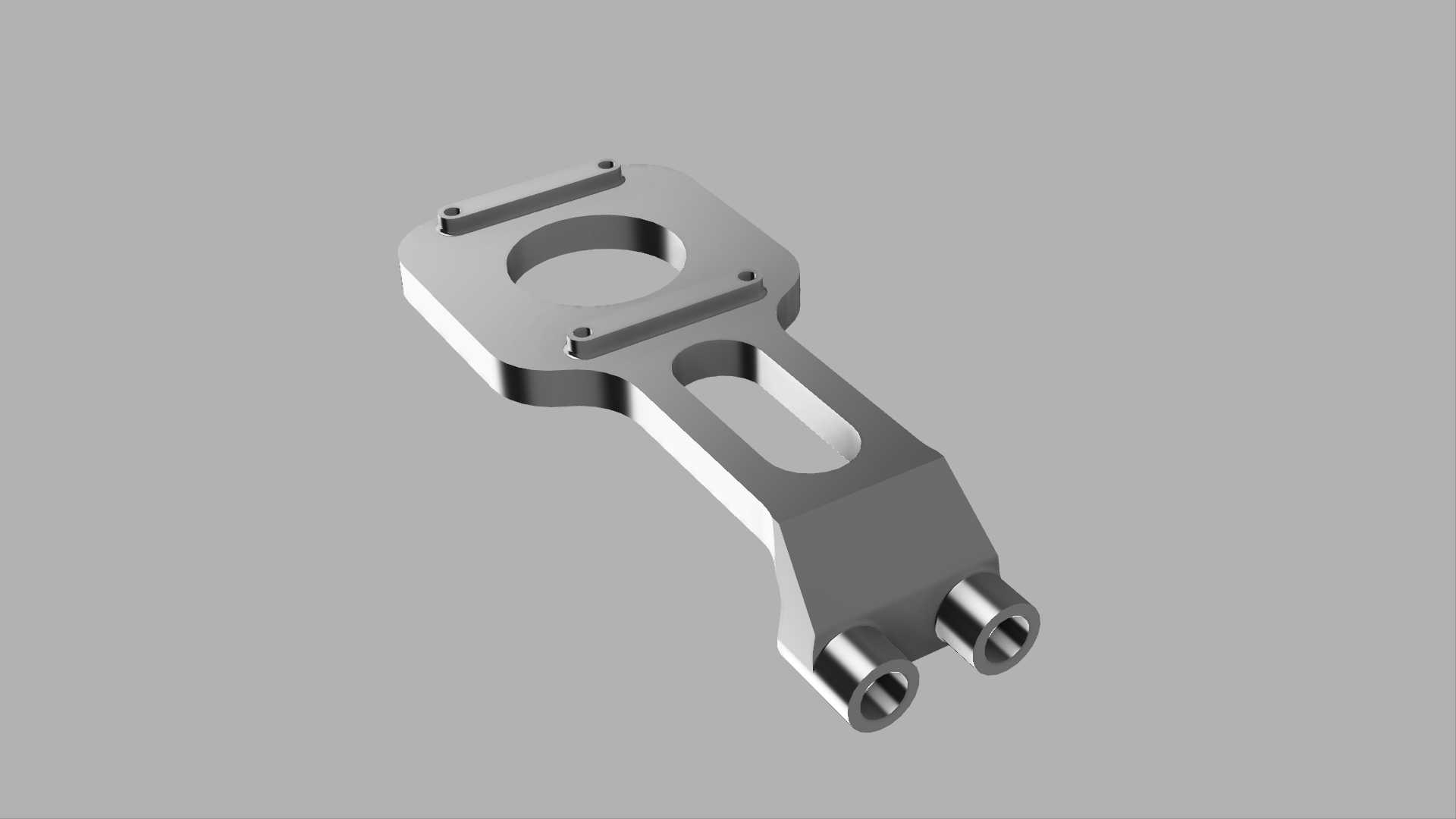

　　这款铝合金支架专为公路自行车骑行场景设计，核心作用是将骑行码表稳固固定在车把竖杆位置，解决骑行过程中码表晃动、移位甚至脱落的问题，适配ritchey 4轴规格的把立安装基准，安装孔位的螺栓中心距严格控制在14mm，完全匹配对应把立的预装螺孔位置，不需要额外对把立进行打孔、打磨等二次加工，避免破坏原车结构强度。支架主体采用6系铝合金经CNC铣削成型，整体结构做了轻量化镂空设计，在中部开设长条形减重槽，在保证结构刚性的前提下尽可能降低自重，不会给车把部分增加多余负载，不会影响骑行时的车把操控手感。支架上部设置环形定位槽与两个对称的卡装凸台，用来匹配Sigma ROX系列码表的底部安装卡扣，卡合后码表与支架的贴合面完全贴合，不会出现旷量，

　　即使经过颠簸路面、高速下坡等工况，码表也不会出现松脱晃动的情况，保证骑行数据读取稳定。支架下部延伸出两个平行的圆柱安装耳，每个安装耳中心加工有同轴的通孔，用来穿装固定螺栓，安装时将两个安装耳卡在把立对应的安装位两侧，穿入螺栓锁紧后即可完成固定，安装操作不需要特殊工具，常规内六角扳手即可完成拆装，方便用户根据使用需求快速拆装码表或者调整支架位置。设计过程中优先考虑了骑行时的视野角度，支架安装后码表的显示面刚好处于骑行者低头即可清晰读取的视角范围，不需要大幅度低头查看数据，尽可能降低查看数据时的视线脱离路面的时间，提升骑行过程的安全性。结构的受力路径经过优化，上部码表承载区域的载荷通过两侧的加强筋直接传递到下部的两个安装耳位置，

　　避免支架中部出现应力集中的薄弱区域，经过实际骑行测试，在连续颠簸的非铺装路面骑行时，支架整体形变量控制在极小范围内，不会出现共振异响，也不会因为长期交变载荷出现疲劳断裂的问题。支架的所有棱边都做了倒角处理，没有尖锐的毛刺边角，安装和使用过程中不会划伤手部或者刮损车把、码表的表面涂层，表面经过阳极氧化处理，具备一定的耐磨和防腐蚀能力，可以应对雨天骑行、汗液侵蚀等使用场景，长期使用也不会出现表面氧化发乌、锈蚀的问题。
