单轴斜置式太阳能光伏追日跟踪支架结构

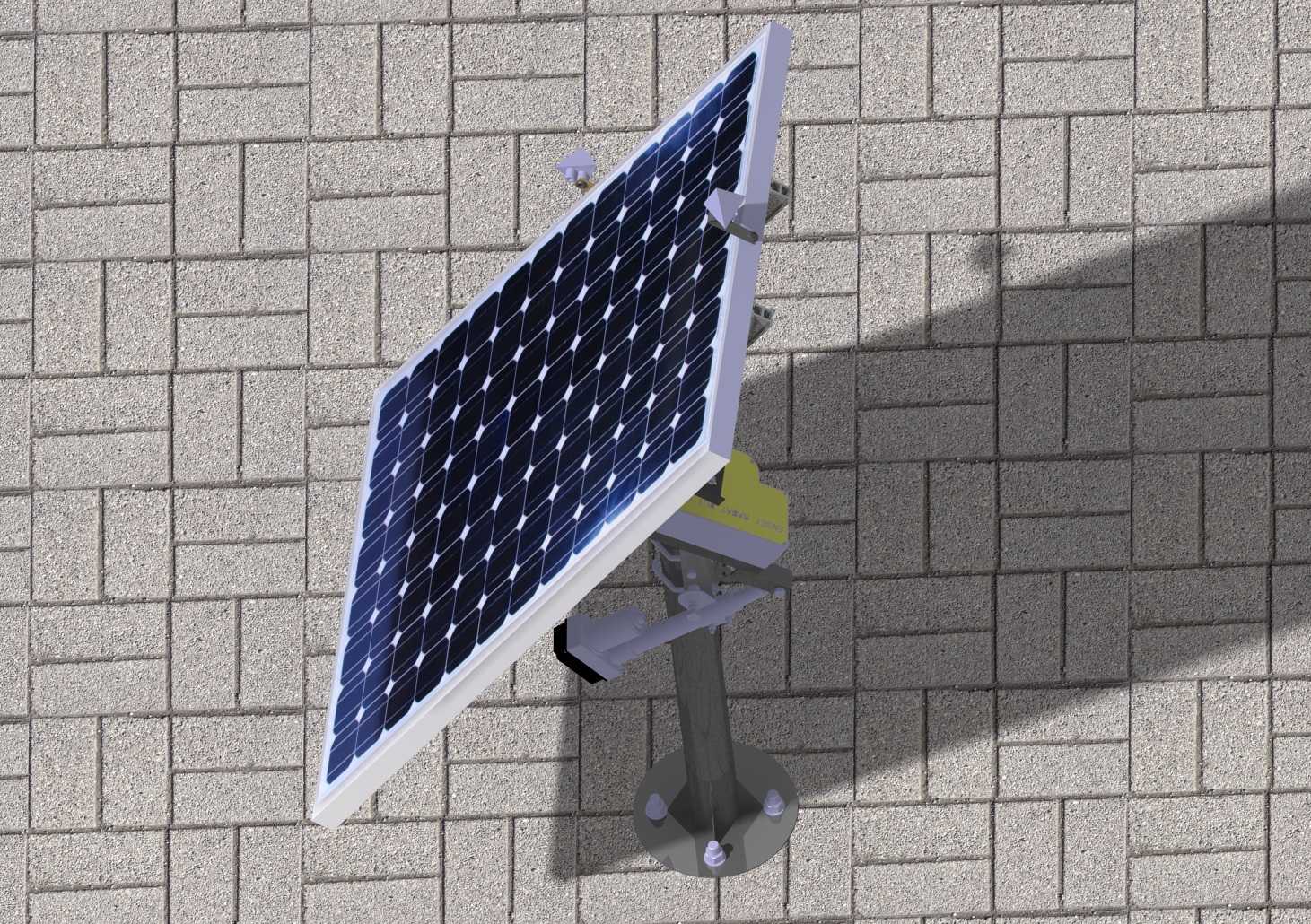

这套跟踪支架结构主要面向分布式离网光伏供电场景，可适配山区信号基站、野外环境监测点位、牧区独立供电户用系统等无稳定电网覆盖的区域，解决固定倾角光伏板受太阳高度角、方位角变化导致的发电效率折损问题。整套结构采用单立柱落地安装形式，立柱底部为圆形法兰安装盘，盘上均布4个固定安装孔，可直接通过膨胀螺栓固定于硬化混凝土地面，也可搭配预制混凝土配重块实现无打孔的屋面、平整硬质地面部署，安装边界要求地面平整度误差不超过5mm/m，立柱安装后垂直偏差需控制在2°以内，避免长期运行出现偏转卡滞。

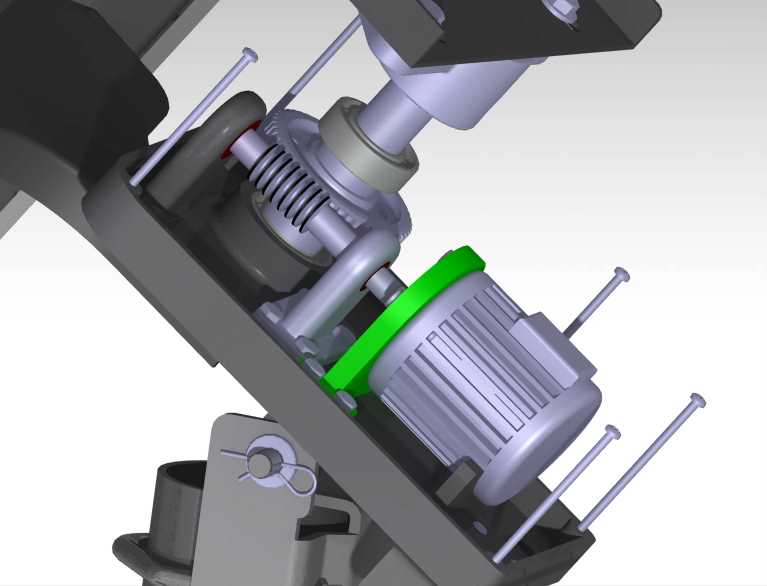

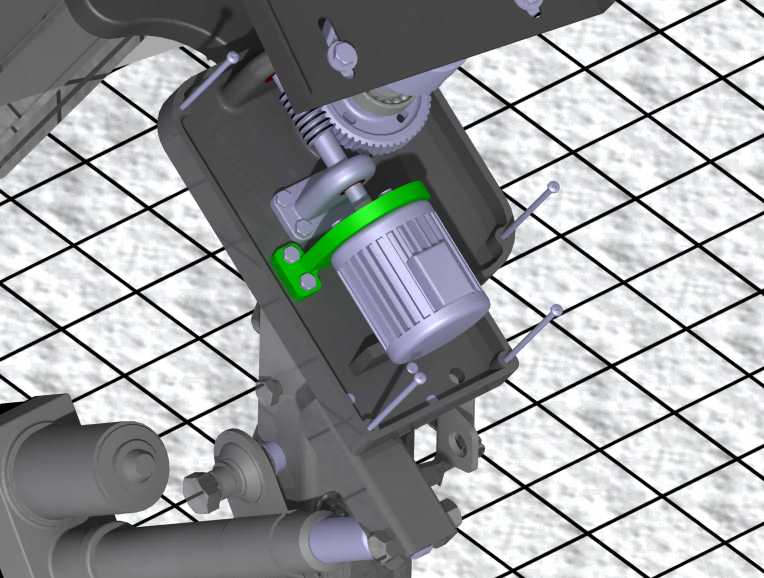

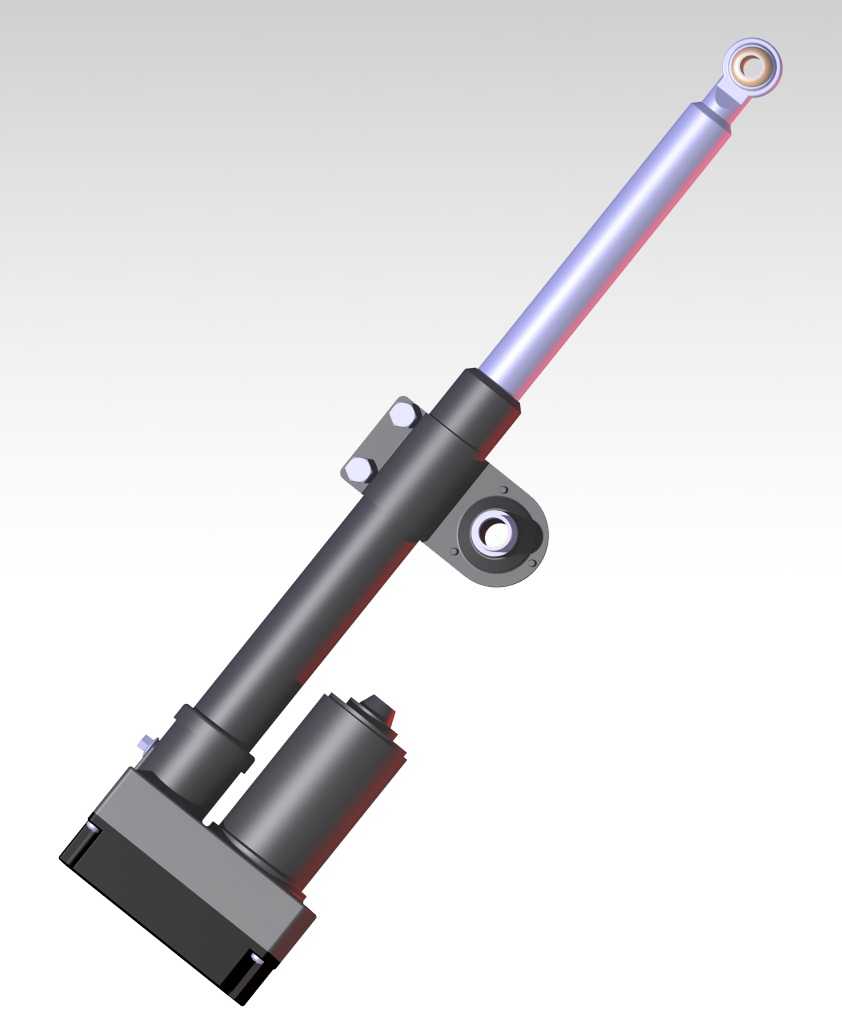

结构的核心功能是带动上方搭载的光伏组件实时追踪太阳方位，相比同功率固定安装的光伏阵列，日均发电效率可提升20%-30%，尤其适配高海拔、日照时长充足但电网配套不完善的区域。设计阶段优先考虑户外长期运行的可靠性，俯仰调节铰接点采用带自润滑衬套的销轴连接，水平回转支承内置防尘密封结构，可阻挡沙尘、雨水进入转动配合面，降低户外运维频次。整套回转与俯仰驱动采用集成式低速传动结构，无需额外加装复杂的减速箱组件，传动间隙控制在0.5°以内，保证跟踪角度的控制精度，避免因传动回差导致的跟踪角度偏差。

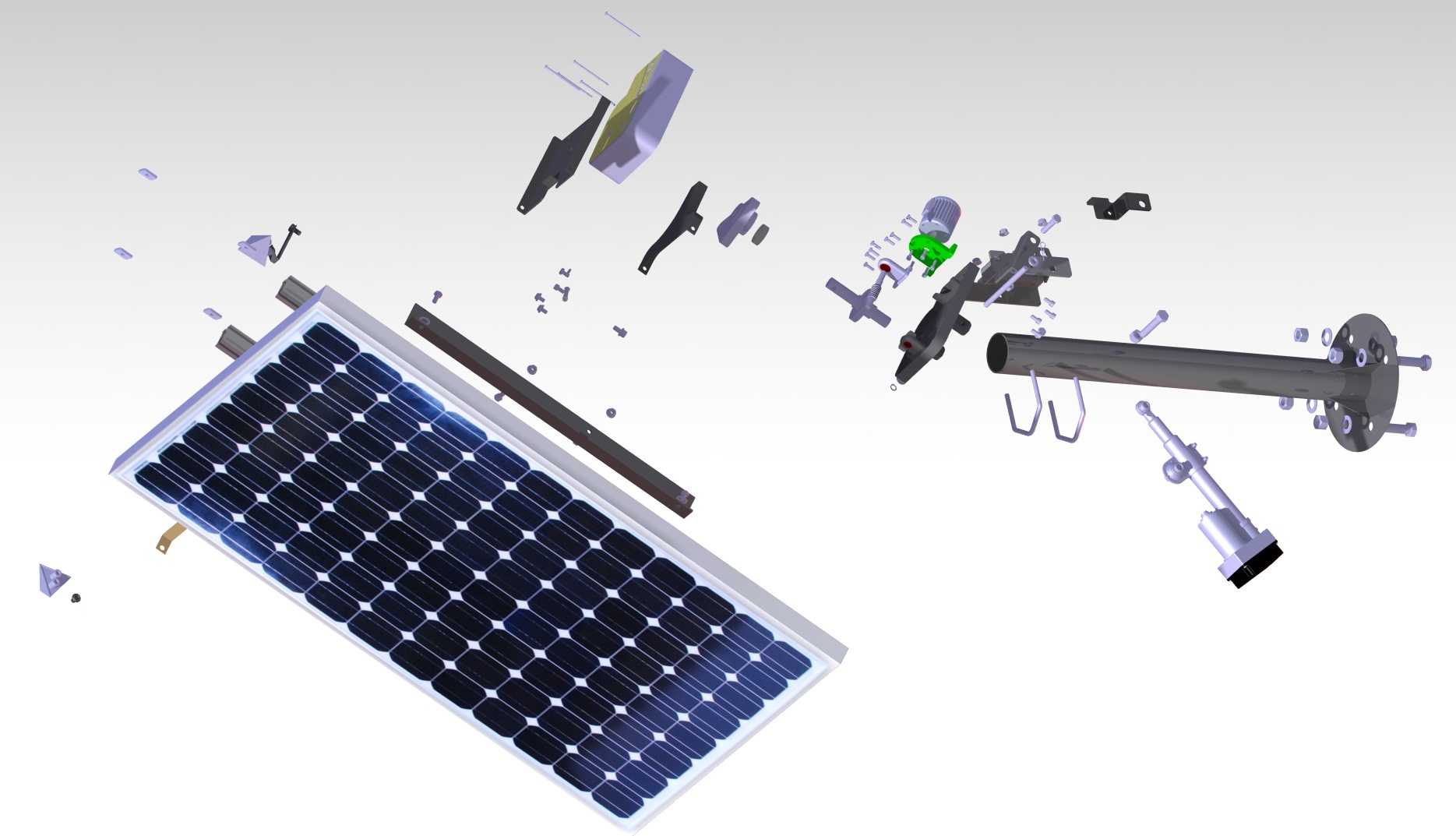

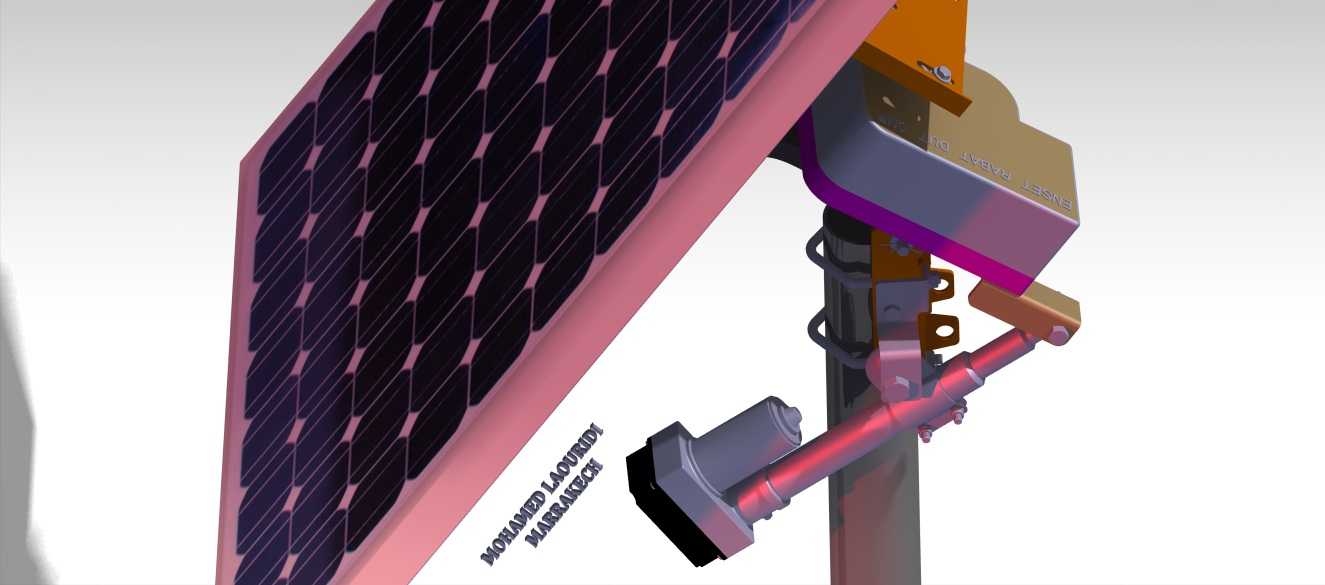

光伏板搭载框架采用边框压块固定形式，可适配常规尺寸的60片、72片晶硅光伏组件，框架预留的长条形安装孔可兼容±20mm的组件安装尺寸偏差，无需针对特定品牌组件重新加工安装孔位。俯仰角度调节范围覆盖0°-65°，可适配不同纬度地区的太阳高度角变化，水平方向可实现0°-270°的回转覆盖，完全满足日间从日出到日落的太阳方位跟踪需求。结构整体做了户外防腐处理，金属结构件表面采用静电喷塑工艺，紧固件全部采用不锈钢材质，可适应沿海高盐雾、西北高沙尘、南方高湿度等不同户外环境的长期使用要求，结构设计使用寿命不低于25年，匹配光伏组件的全生命周期使用需求。

走线结构全部采用隐藏式内走线设计，光伏组件的连接线可顺着支架框架、立柱内部的穿线孔引至底部的控制或储能设备，避免线缆长期暴露在户外受紫外线照射出现老化开裂，同时减少风阻对线缆的拉扯损伤。整套结构的风载设计按照12级阵风防护标准校核，在组件处于水平迎风的极限姿态下，结构应力集中点的安全系数不低于2.5，可抵御大部分户外极端天气的冲击，不会出现结构倾覆、组件脱落等风险。
