C402磷酸盐专用机行星轮系结构

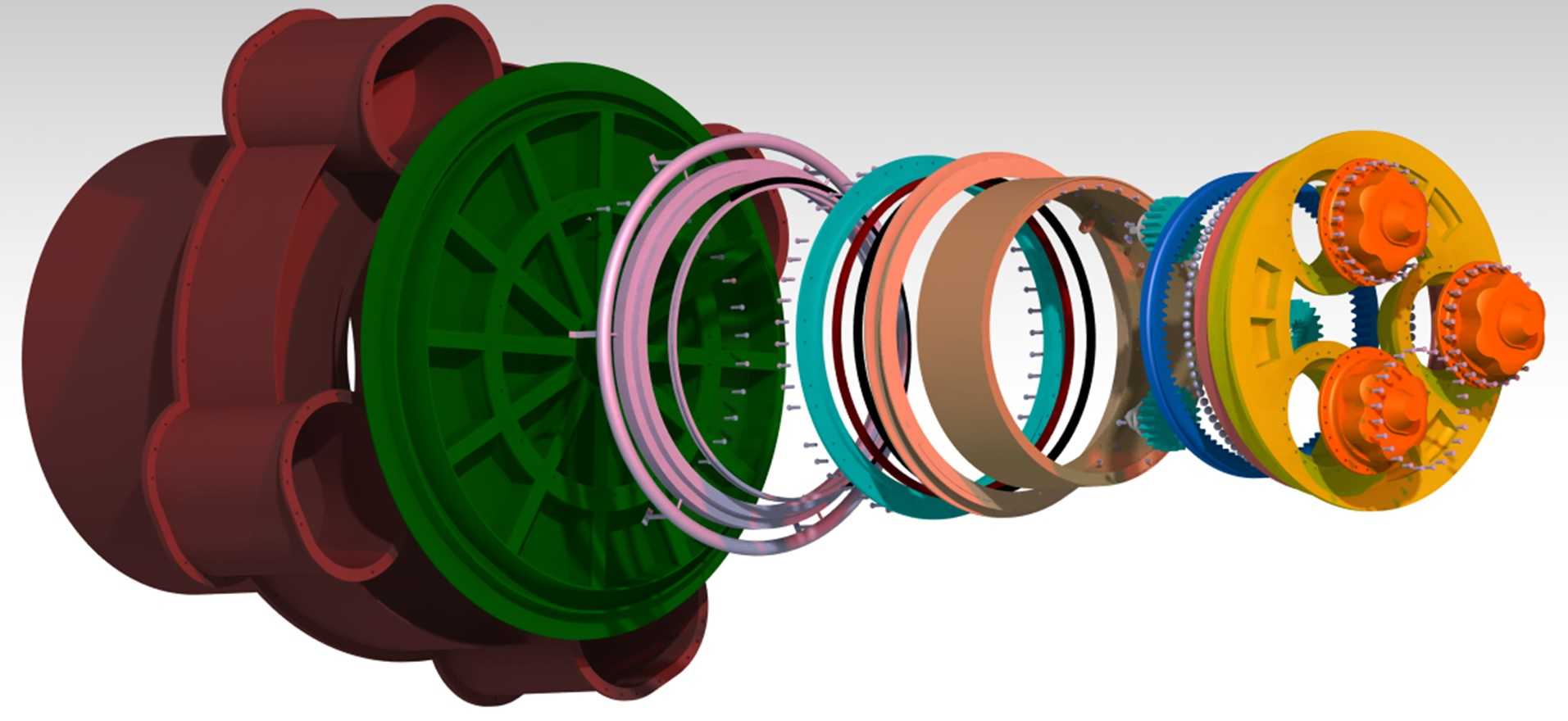

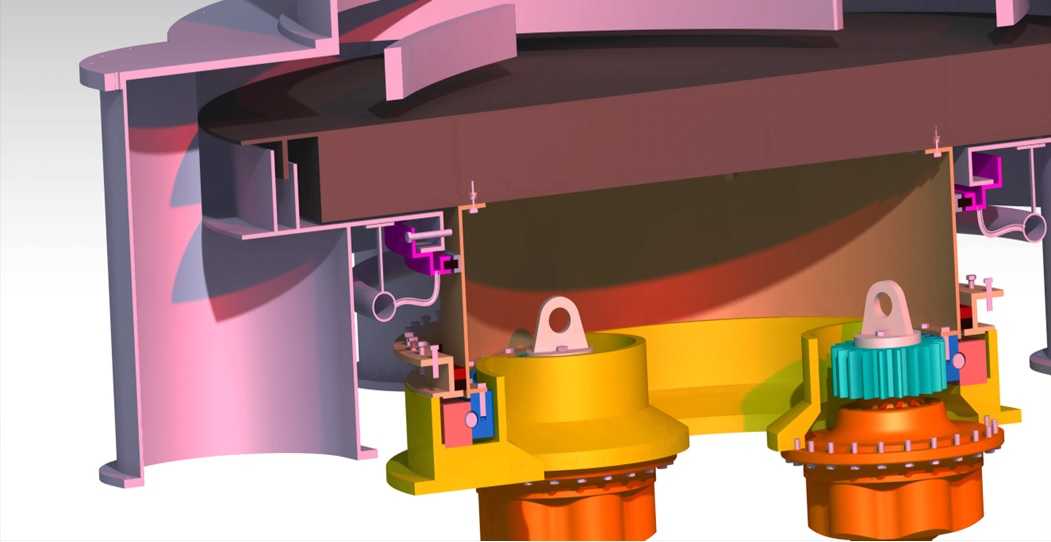

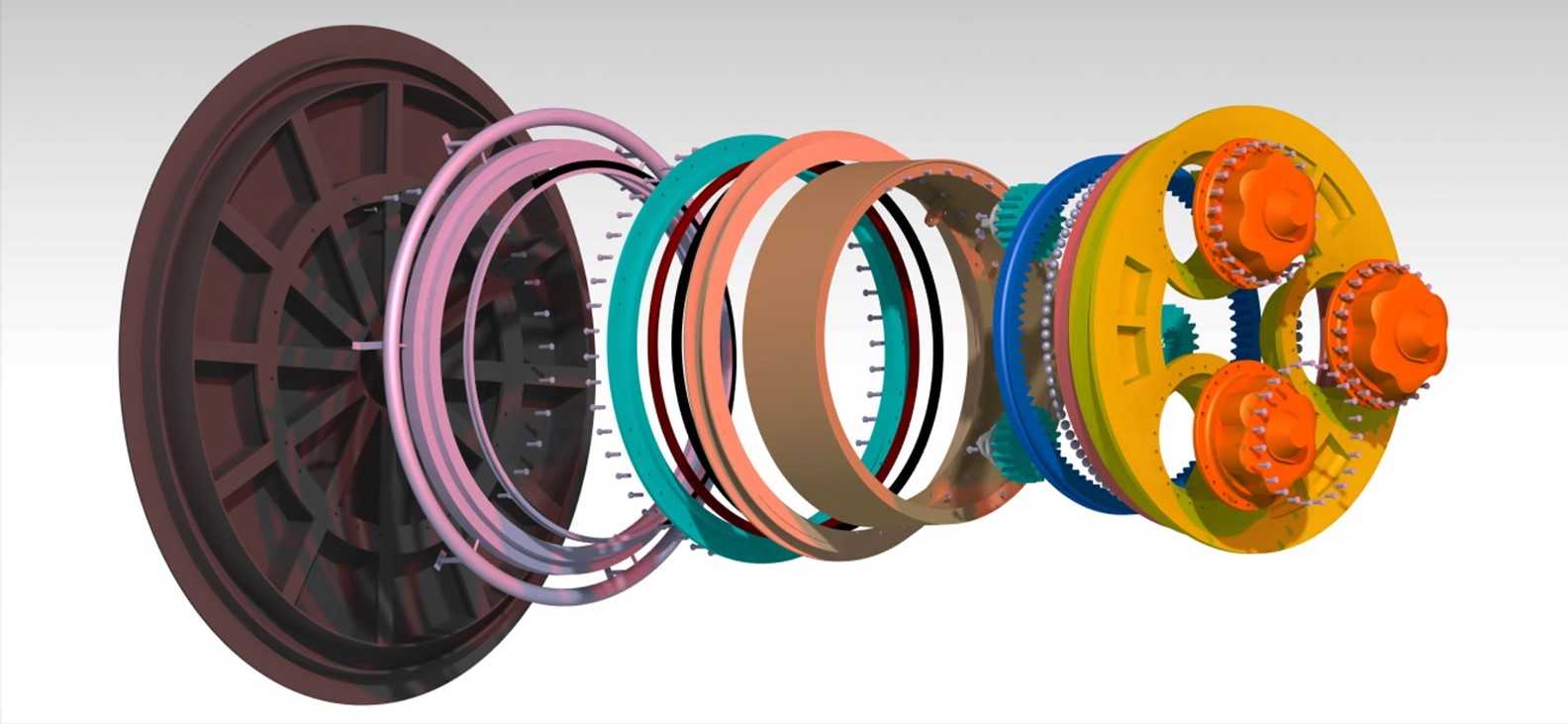

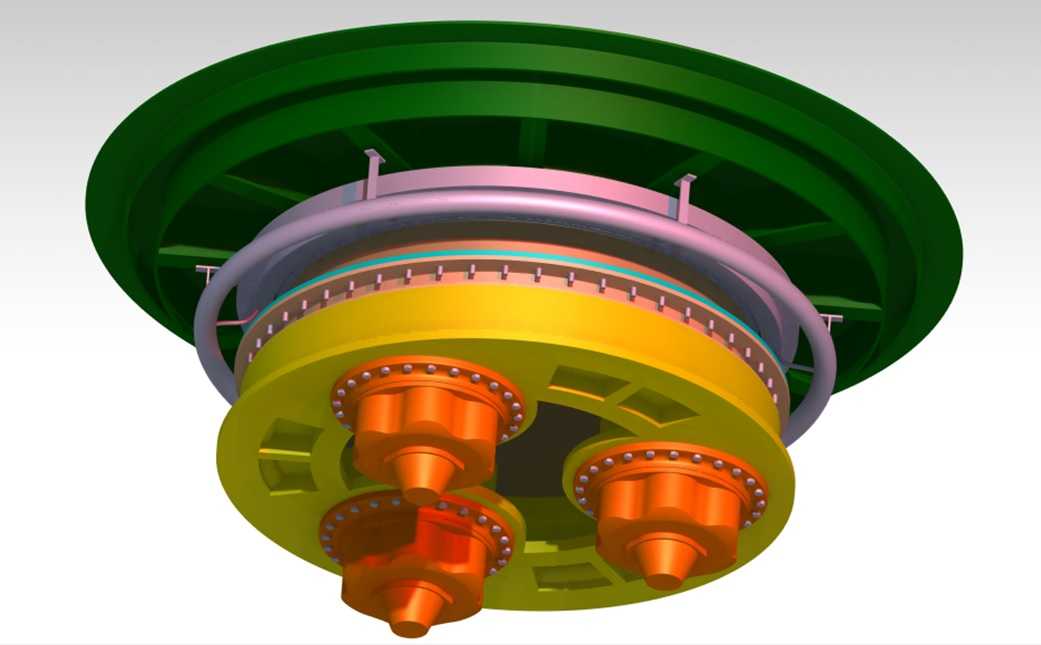

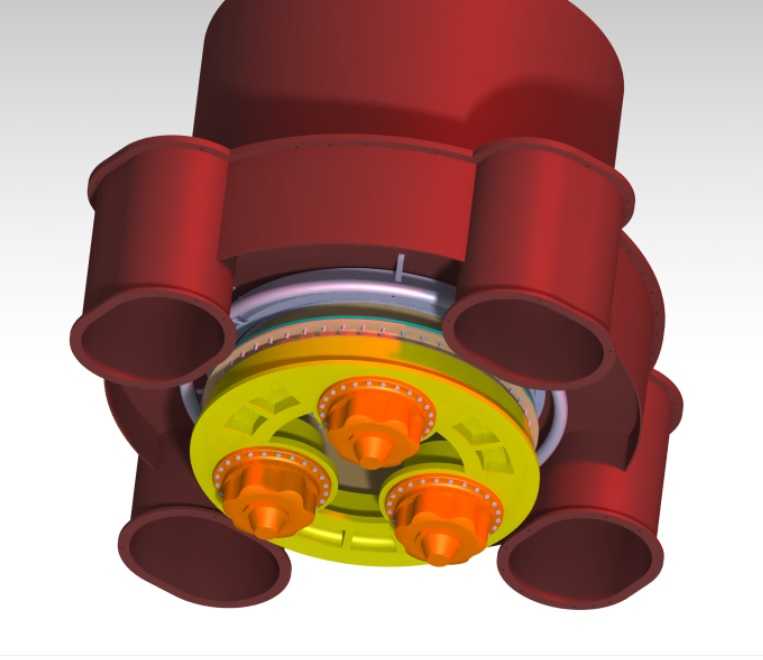

这套轮系结构是C402磷酸盐专用机的核心传动单元，从拆解视图能清晰看到其采用多层嵌套的行星传动布局，输入端连接设备的动力输出轴，输出端直接对接磷酸盐加工的执行工作端，主要应用在磷酸盐生产的物料研磨、混配工序段，承担大扭矩减速传动的核心作用。从结构设计来看，最外侧的深红色壳体是整个轮系的承载基座，壳体上预留的三个均布凸缘接口，分别对应设备机架的安装定位孔、润滑介质注入口以及端盖紧固连接位，安装时需要保证壳体端面与机架安装面的平面度公差不超过0.05mm，避免后续运行出现偏载磨损。紧邻壳体的绿色辐板式构件是行星架的后端支撑盘，盘面上的辐条做了等强度减重设计，既保证支撑刚度，又能降低整个轮系的转动惯量，适配磷酸盐加工过程中频繁启停的工况需求。中间层的多色环形构件分别是不同模数的内齿圈、摩擦制动环以及密封隔套，其中粉色、青色、棕褐色的环形件依次排布，摩擦环采用耐磨合金材质，在设备过载时能通过打滑实现过载保护，避免硬冲击打坏轮齿；密封隔套上预留的环形槽用于安装骨架油封，防止传动腔体内的润滑脂泄漏，同时阻挡磷酸盐加工过程中产生的微细粉尘进入传动腔，避免磨粒磨损加速零件失效。右侧的黄色行星架上均匀布置了三个橙色行星轮，行星轮通过滚针轴承安装在行星轮轴上，同时与中心的太阳轮、外侧的内齿圈啮合，这种排布方式能将输入动力分流到三个行星轮上，相比定轴轮系能承载更大的扭矩，同时传动效率更高，适合磷酸盐加工这类重载、连续运行的工况。设计时特意将太阳轮设计为浮动结构，能自动补偿加工和装配带来的同轴度误差，降低对零件加工精度的过度要求，同时让三个行星轮的载荷分配更均匀，避免单个轮齿受力过大出现断齿故障。整个轮系的轴向尺寸经过紧凑化设计，所有环形构件的轴向定位都通过轴肩和卡簧实现，没有额外的冗余连接结构，安装时只需要按照拆解顺序依次叠装，最后通过端盖压紧即可，后期维护更换易损件时不需要完全拆解整个设备，只需要拆开前端端盖就能更换摩擦环和密封件，大幅降低现场维护的工作量。从安装边界来看，整个轮系的最大外圆直径不超过壳体的凸缘外径，轴向安装长度预留了10mm的调整间隙，能适配不同批次机架的安装尺寸公差，不需要额外加工调整垫片就能完成装配。
