锥齿轮传动多轴搅拌机结构三维设计

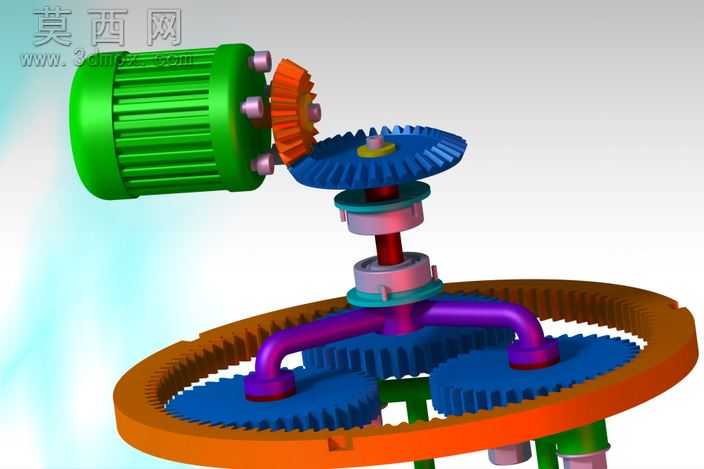

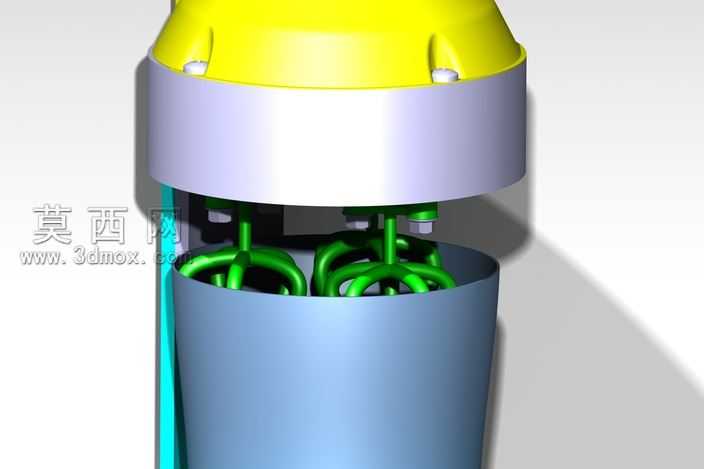

本作品为多轴搅拌设备的完整三维结构设计，采用三维建模软件完成全参数化零件建模与整机虚拟装配，所有零件均按照机械设计规范完成尺寸约束与配合定义，可直接用于结构验证与运动仿真。整机采用锥齿轮换向传动布局，输入端为卧式驱动电机，电机输出轴端安装主动锥齿轮，与竖直布置的从动锥齿轮完成90度动力换向，将水平输入的旋转动力转换为竖直方向的扭矩输出。竖直传动轴通过上下两组带座轴承完成径向与轴向定位，保证传动过程的同轴度与运转稳定性，轴端连接行星传动架，架体上均匀布置三根行星搅拌轴，每根搅拌轴上端固定安装行星齿轮，三个行星齿轮同时与外侧固定的内齿圈、中心位置的太阳轮啮合，当中心传动轴带动行星架转动时，行星齿轮在齿圈与太阳轮的约束下既随行星架做公转运动，又绕自身轴线做自转运动，实现多轴行星搅拌的运动效果。建模过程中对所有齿轮零件进行了齿形参数化绘制，按照标准模数、压力角完成渐开线齿廓的精确建模，保证齿轮啮合的干涉检查结果符合传动要求；对轴承、紧固件等标准件采用标准化特征建模，还原真实零件的外形与安装尺寸。渲染阶段针对不同零件赋予差异化材质：驱动电机外壳赋予亮绿色哑光塑料材质，端盖固定螺栓赋予金属镀锌质感，各类传动齿轮根据功能区分材质，锥齿轮赋予橙色工程塑料质感，行星齿轮、中心齿轮赋予蓝色工程塑料质感，内齿圈赋予棕色耐磨尼龙材质，行星架、传动轴分别赋予紫色金属漆与红色金属轴类材质，轴承座赋予银灰色金属质感，通过差异化的材质配色清晰区分不同功能的零部件，直观展示整机的传动层级与装配关系。设计过程中重点优化了传动路径的布局，通过锥齿轮换向缩短了整机的横向占用空间，多轴行星搅拌的结构相比单轴搅拌能够覆盖更大的搅拌范围，提升物料搅拌的均匀度，所有配合面均预留了合理的安装间隙，装配过程无结构干涉，可直观展示动力从电机输入到各搅拌轴输出的完整传递路径，可作为搅拌设备结构设计、机械传动教学的参考模型。
