五轴加工铝合金连接支撑支架结构

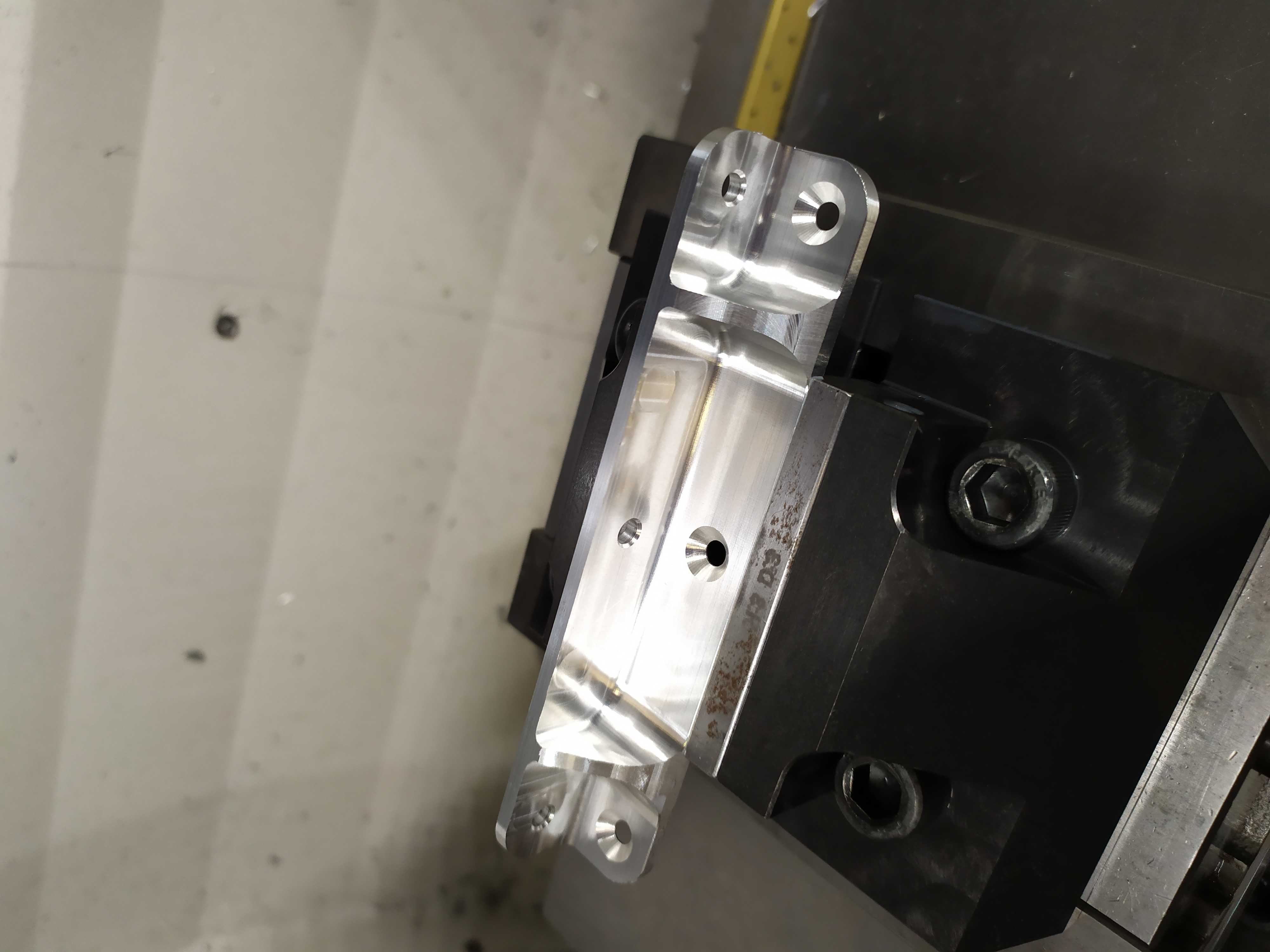

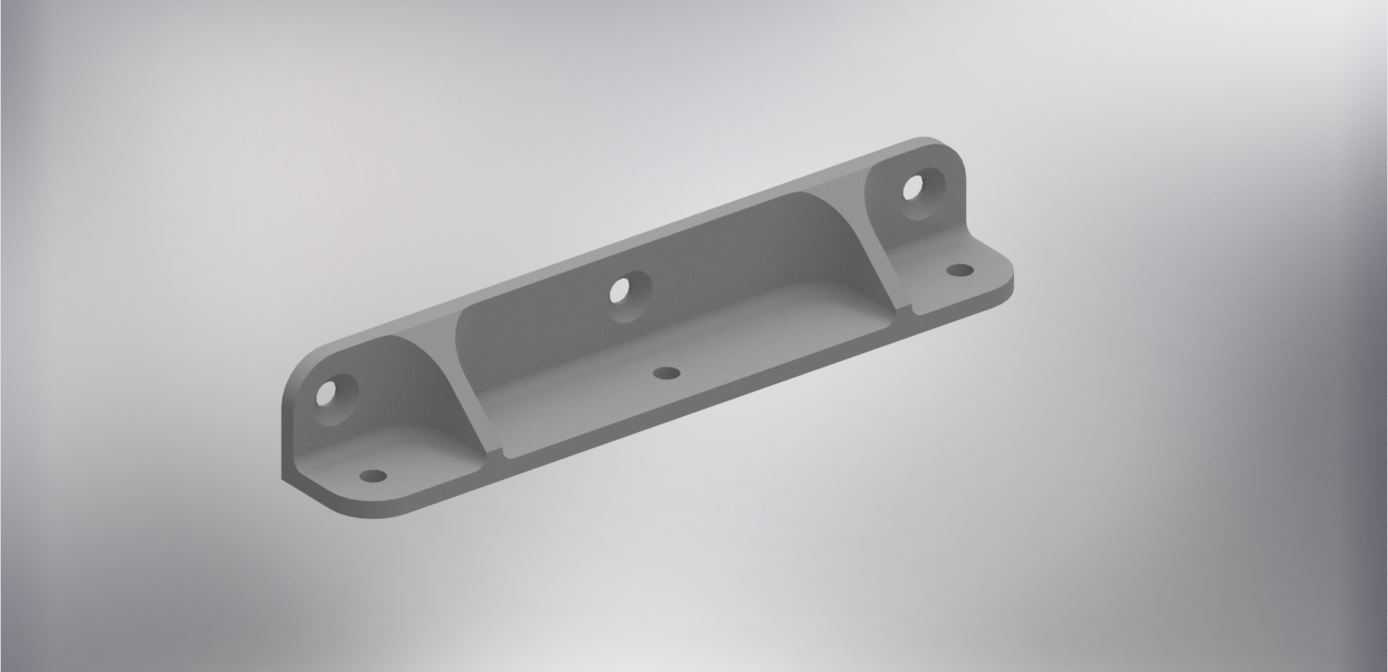

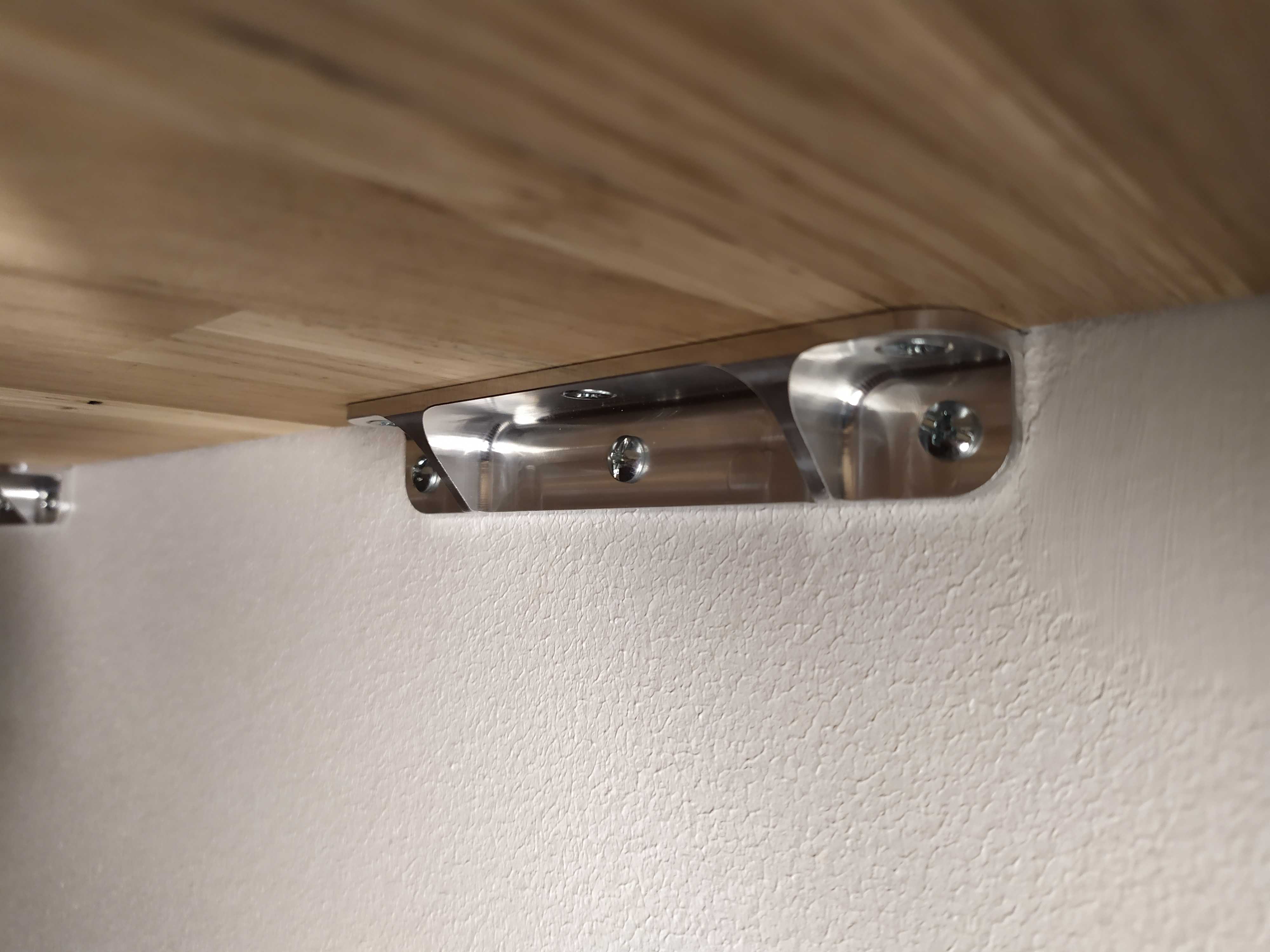

这款铝合金支撑构件主要面向吧台组装、轻型木结构连接等场景的固定需求，作为衔接不同安装面的承载件，它需要同时兼顾安装便捷性与长期使用的结构强度，因此在设计阶段就优先选定了6082铝合金作为加工基材，这类铝合金具备良好的抗腐蚀性能与中等强度，成品单件重量控制在42克，既不会给安装基体带来额外的负重负担，也能满足日常使用中的静态承载要求。从结构设计来看，构件整体采用长槽型主体布局，两侧延伸出带安装孔的固定耳位，中间的槽型腔体可以在保证结构刚性的前提下大幅削减材料用量，同时避免实体结构带来的应力集中问题。安装边界上，构件的三个固定端分别设置了不同规格的通孔，两端耳位的大孔用于穿装主固定螺栓，实现与主安装面的锁紧固定，槽体底部的小孔用于辅助定位或者安装附属配件，中间侧壁的预留孔则用于侧向的辅助连接，多方向的孔位布局可以适配不同角度的安装需求，不需要现场额外打孔修改。加工层面，这款构件需要在五轴铣削中心上完成两次装夹加工，第一次装夹完成主体外形的粗加工与基准面的铣削，第二次装夹通过基准面定位，完成各个安装孔的精镗与侧壁加强筋的精加工，两次装夹的定位精度直接决定了各个安装孔的位置度，进而影响现场安装的适配性，因此在建模阶段就需要提前预留装夹定位的工艺台，加工完成后再去除工艺余量，保证成品外观的完整性。实际应用中，这类小型铝合金支撑件往往容易被忽略结构设计的合理性，很多同类产品会出现安装孔位对位不准、长期受力后固定耳位断裂的问题，这款构件在固定耳位与主体衔接的位置做了圆弧过渡加强筋，分散螺栓锁紧时的应力，同时槽体的侧壁厚度经过受力验算，在42克的重量限制下达到最优的刚性表现，既不会因为壁厚过薄出现受力变形，也不会因为壁厚过大造成材料浪费。在木结构连接场景中，它可以作为吧台台面与下方支撑框架的衔接件，隐藏安装在框架内侧不影响外观；在轻型设备安装场景中，它也可以作为小型工作台面的侧边支撑，配合螺栓快速完成组装，不需要额外的焊接工序，拆装维护都十分便捷。建模过程中需要重点关注各个安装孔的同轴度、固定耳位的平面度要求，这些形位公差会直接影响后续的安装效果，同时过渡圆角的尺寸也要匹配加工刀具的参数，避免出现加工死角，保证五轴加工时刀具可以顺畅走刀，减少后续人工打磨的工作量。
