川崎Er6摩托车改装铝合金上联板结构

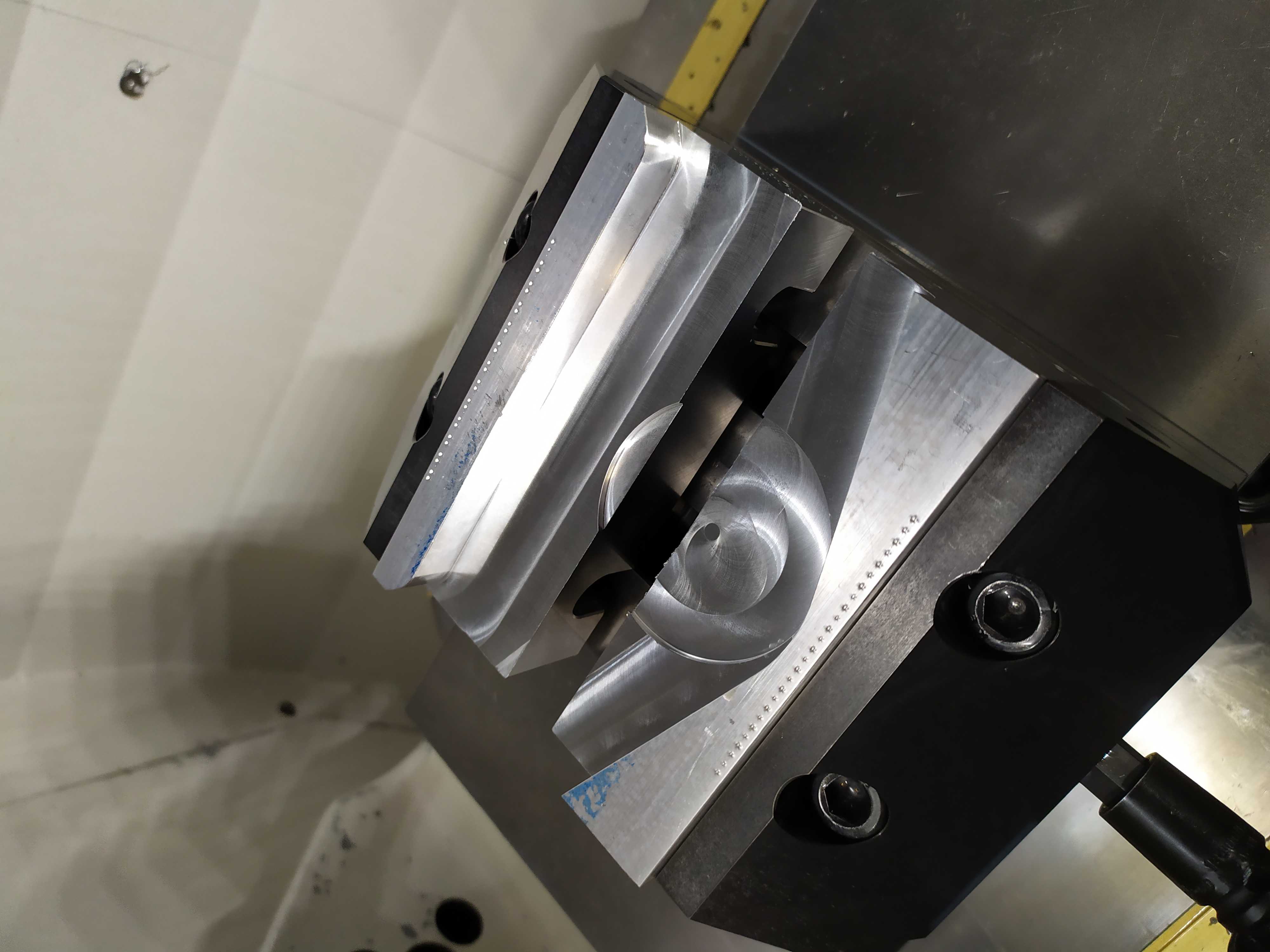

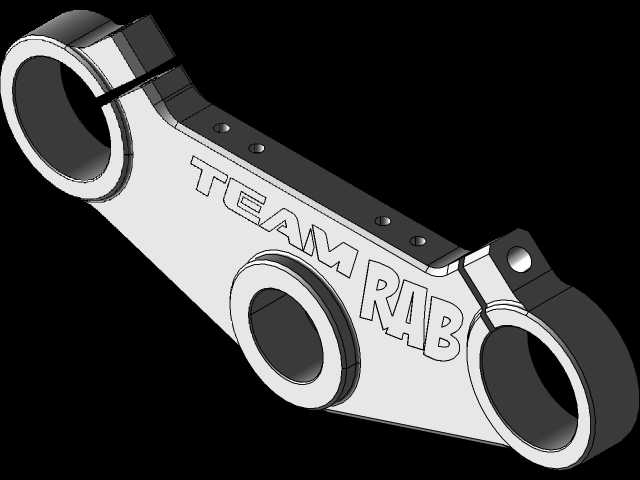

　　该部件为摩托车转向系统核心连接构件，主要应用于大排量街车及赛道改装摩托车的前悬挂转向总成，替代原厂上联板实现转向刚性提升与个性化改装需求。部件主体采用2017铝合金加工成型，材料兼具良好的切削性能与结构强度，适配五轴铣削中心的多面加工工艺，可在两次装夹内完成全部型面、孔位及安装基准的加工，有效控制加工变形量。从结构功能来看，该部件承担前减震上端固定、方向把安装定位、转向力矩传递的核心作用，三个同轴度要求极高的通孔分别对应左右前减震筒的夹持位与中心转向柱的连接位，孔位内壁加工有高精度配合面，保证与减震筒的夹持摩擦力均匀，避免行驶过程中出现减震滑移、转向旷量等问题。部件表面设计有凹凸式标识刻印结构，既满足改装件的外观辨识度需求，

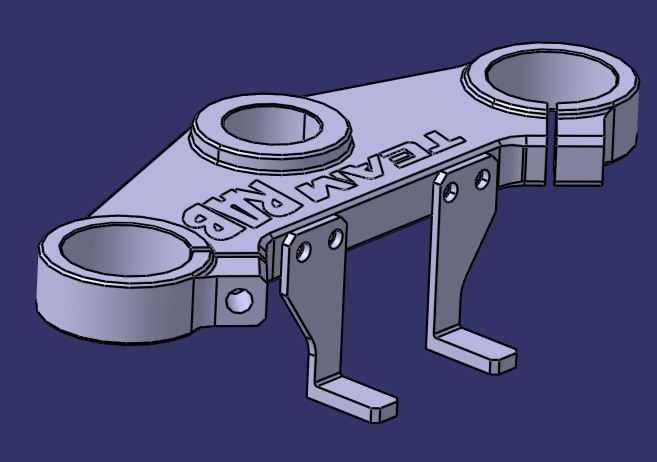

　　同时通过非等厚的筋位设计，在不增加整体重量的前提下提升了部件的抗扭刚度，抵消激烈驾驶时转向系统产生的形变。安装边界方面，左右减震夹持孔的中心距严格匹配川崎Er6车型原厂前减震的安装间距，无需改动原车三星柱位置即可直接替换安装，中心孔位的台阶尺寸与原车转向轴承、锁紧螺母的安装尺寸完全适配，方向把安装位预留了标准孔径，可兼容原厂及改装款分离把、一体式车把的安装需求。设计过程中优先考虑了加工工艺可行性，所有外露棱边均做了R角过渡处理，避免加工后出现应力集中点，同时减少高速行驶时的风阻紊流；夹持孔侧面设计有开口缝与锁紧螺丝孔，通过螺丝锁紧产生的抱紧力固定减震筒，螺丝孔位分布在部件受力较小的区域，避免锁紧力导致主体结构产生形变。

　　部件整体采用等强度设计思路，受力较大的减震夹持区域壁厚做了加厚处理，非受力区域通过铣削减重槽控制整体重量，相比原厂钢制上联板可降低约40%的上部簧下质量，提升转向响应速度与前悬挂的动态表现。赛道使用场景下，该部件的抗扭刚度可满足激烈过弯时的转向力矩传递需求，避免高速重刹时上联板形变导致的转向虚位，同时铝合金材料的抗震性能可过滤部分路面传递至车把的细碎震动，提升长时间驾驶的操控舒适度。
