三轴铣削加工铝合金骰子结构设计

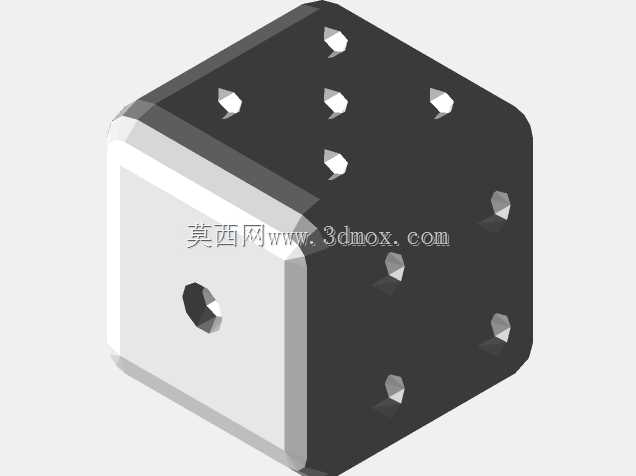

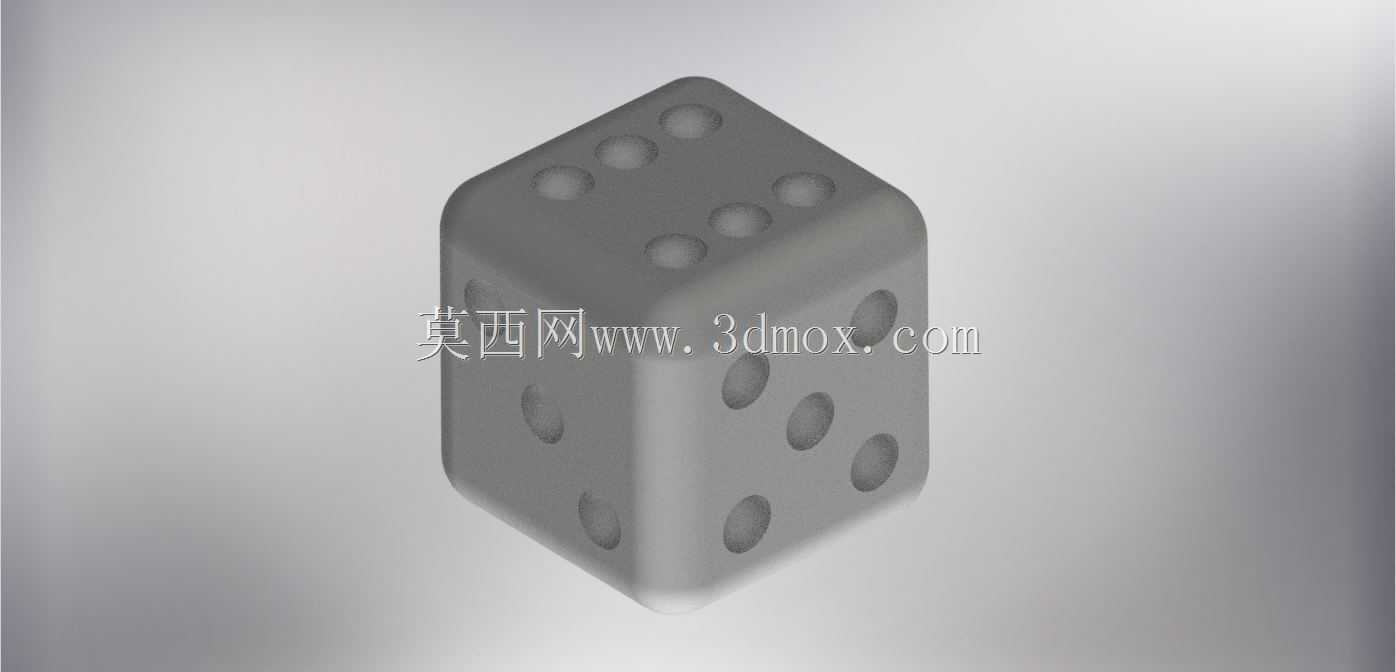

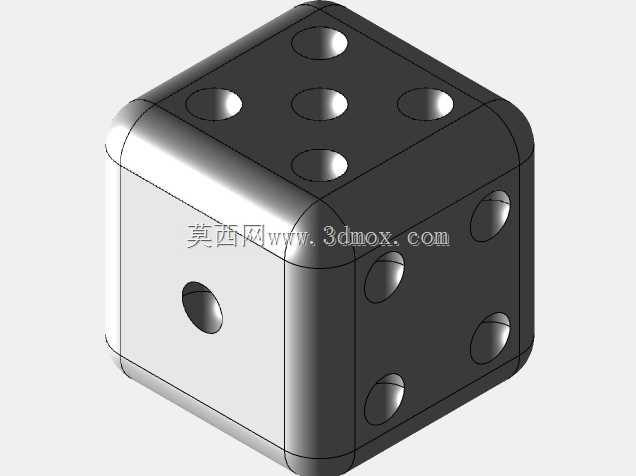

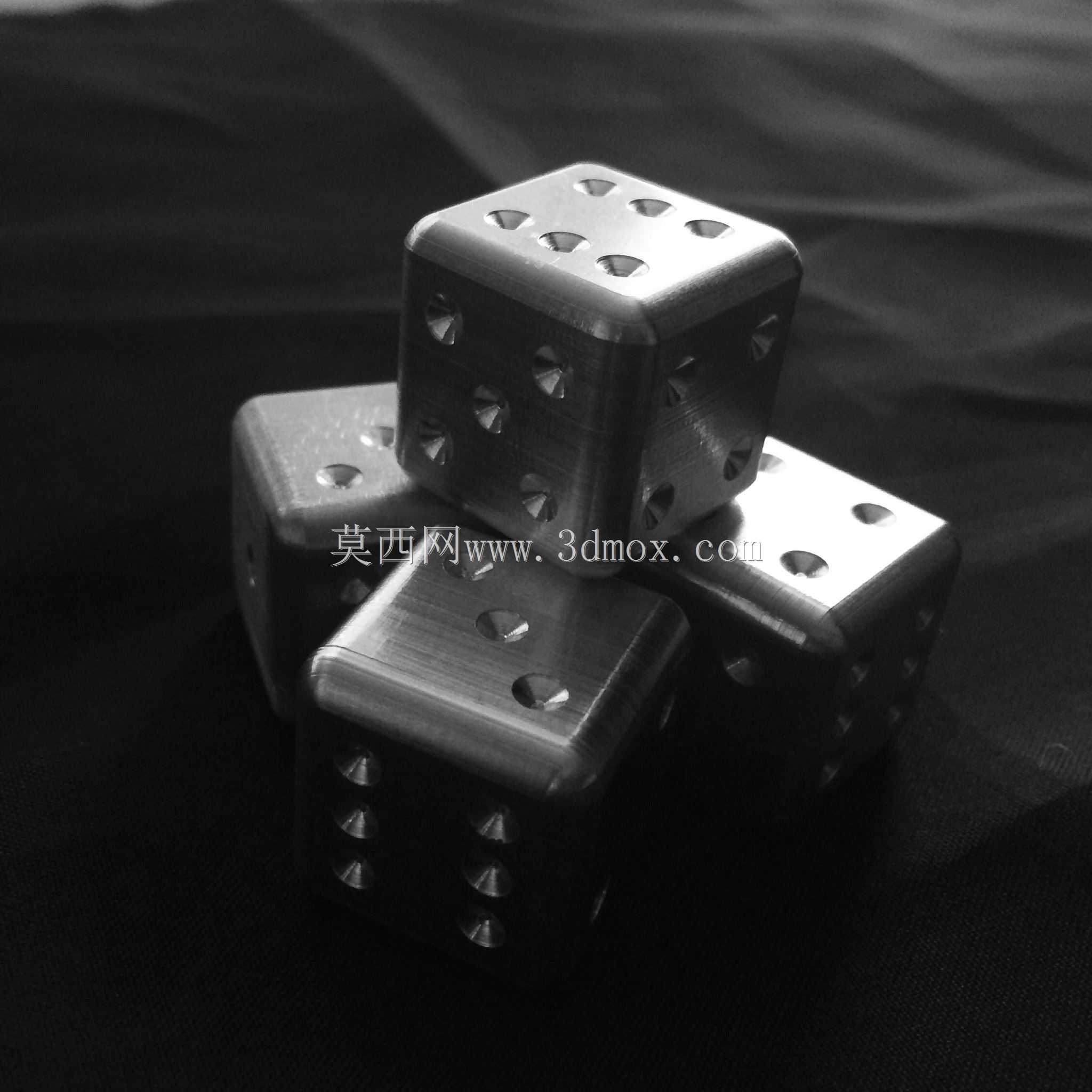

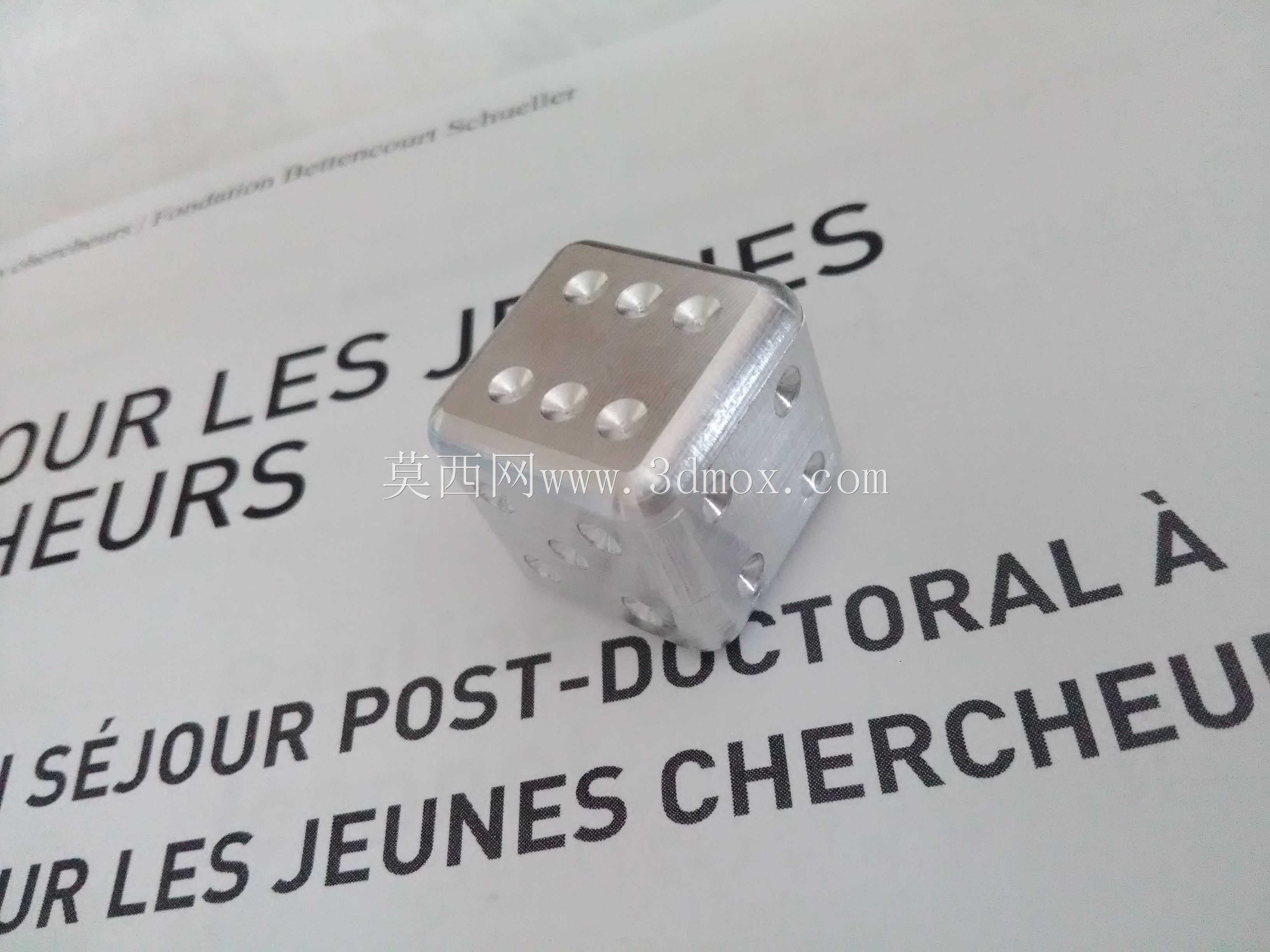

这款铝合金骰子的加工依托三轴立式铣削中心完成，整体采用6061铝合金坯料切削成型，坯料初始尺寸选用25mm见方的方料，装夹时采用平口钳夹持坯料下部10mm高度区域，预留足够加工行程避免刀具与钳口发生干涉。加工工序拆分遵循由粗到精的原则，首道工序完成六面轮廓的粗铣，留0.2mm单边精加工余量，粗加工选用φ10mm平底立铣刀，主轴转速设定为2500r/min，进给速度1200mm/min，快速去除多余坯料同时控制切削热累积，避免铝件发生热变形。第二道工序完成各面的半精铣与倒角处理，骰子棱边做0.3mm的C角钝化，既消除锐边割手的问题，也能降低磕碰后棱边崩缺的概率，半精加工后各面尺寸公差控制在±0.05mm范围内，为后续点位加工预留基准。第三道工序完成六个面的凹点钻铣，每个凹点采用φ3mm球头铣刀螺旋下刀加工，凹点深度统一为0.8mm，各点位相对于所在面的中心对称度公差控制在0.02mm以内，保证六个面的重量分布均衡，投掷时不会出现重心偏移导致的点数概率偏差。这类金属骰子主要面向高端桌游配件、文创周边以及定制礼品场景，相比传统树脂、木质骰子，铝合金材质的抗摔耐磨性能提升数倍，长期使用不会出现表面掉漆、凹坑磨损的问题，表面经喷砂氧化处理后可呈现不同金属色泽，适配不同的桌游主题风格。建模过程中优先以立方体中心为全局坐标原点，六个面分别对齐三个坐标轴方向，所有凹点特征采用阵列方式生成，保证各点位的位置精度，同时建模时提前预留装夹工艺台，加工完成后通过线切割去除工艺台并做表面打磨，保证最终成品的外观一致性。加工过程中需注意铝件切削的排屑问题，采用高压气冷替代传统切削液，避免铝屑粘刀导致的表面刀纹缺陷，精加工时主轴转速提升至4000r/min，进给速度降至800mm/min，保证表面粗糙度达到Ra1.6以下，无需后续额外抛光即可达到金属哑光质感。
