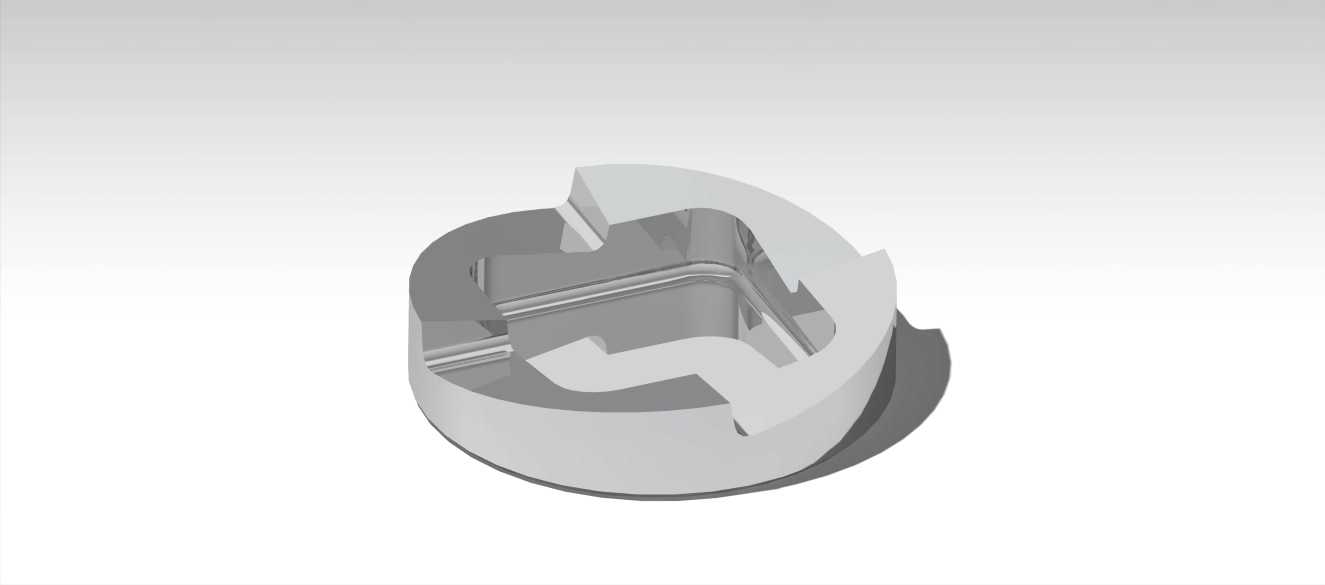

直径100mm铝合金立体烟灰缸CNC加工件

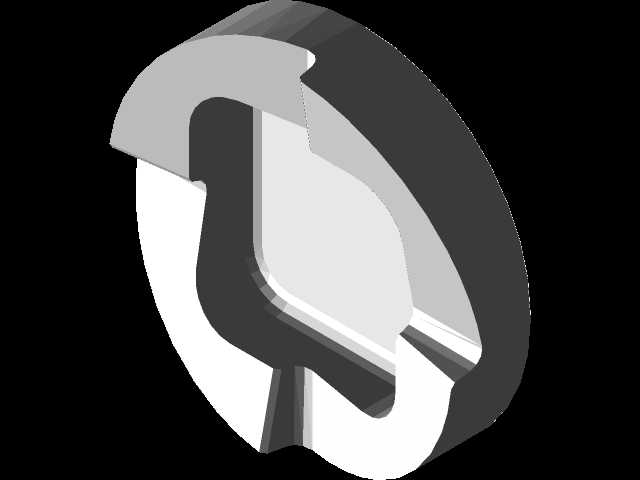

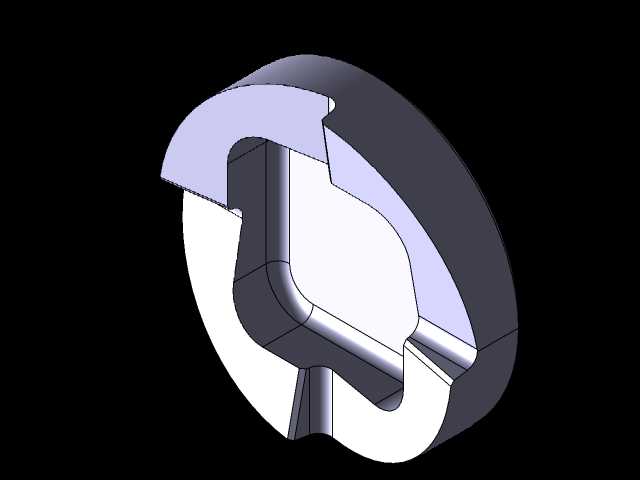

这款直径100mm的铝合金烟灰缸，采用CNC多工序加工成型，整体为一体化切削结构，无拼接焊缝，主体为圆柱状基座，上部设置多组异形烟槽，可同时适配常规香烟与雪茄的放置需求，烟槽边缘做了微小倒角处理，避免放置烟支时出现滑滚掉落的情况。从加工实现逻辑来看，该零件的加工流程拆分清晰，首先在常规车床上完成圆柱基体的外圆、端面以及底部厚度的车削作业，保证整体外轮廓的圆度与端面平面度满足装夹基准要求，后续工序转移至铣削加工中心，先完成中部方形槽的粗精铣加工，再借助菱形工作台搭配旋转卡盘的装夹方案，以10度角的铣削参数完成四组异形卡位结构的加工，这种多轴联动配合专用工装的加工方式，能保证各个异形曲面的衔接顺滑度，同时控制加工变形量，毕竟铝合金材料在切削过程中如果装夹受力不均，很容易出现薄壁位置的形变，影响最终的装配与使用手感。在实际使用场景中，这款烟灰缸放置于办公桌面、会客茶台等场景时，100mm的直径尺寸刚好适配常规桌面的摆放空间，不会占用过多置物面积，实心铝合金的基体重量足够，日常擦拭或者触碰时不易侧翻，内部的储灰腔深度经过合理设计，弹落的烟灰不会因为轻微气流飘散到外部，上部的异形卡位除了放置烟支，也能在临时搁置小物件时起到卡位作用。从结构设计角度考量，该零件没有多余的装饰性结构，所有曲面与槽位都兼顾加工可行性与使用功能性，外圆面保留了CNC加工后的细腻金属质感，不需要额外做表面喷涂处理，铝合金本身的抗氧化特性也能保证长期使用不会出现锈蚀掉漆的问题，底部可以搭配防滑胶垫，避免放置时刮花桌面，同时进一步提升放置稳定性。在建模阶段，需要提前考虑各个加工工序的退刀空间，尤其是旋转铣削异形结构时，要预留足够的刀具运动路径，避免加工过程中出现撞刀问题，同时各个槽位的圆角半径要匹配实际加工所用的铣刀参数，减少后续钳工补加工的工作量，保证加工完成后的零件尺寸与设计模型一致。
