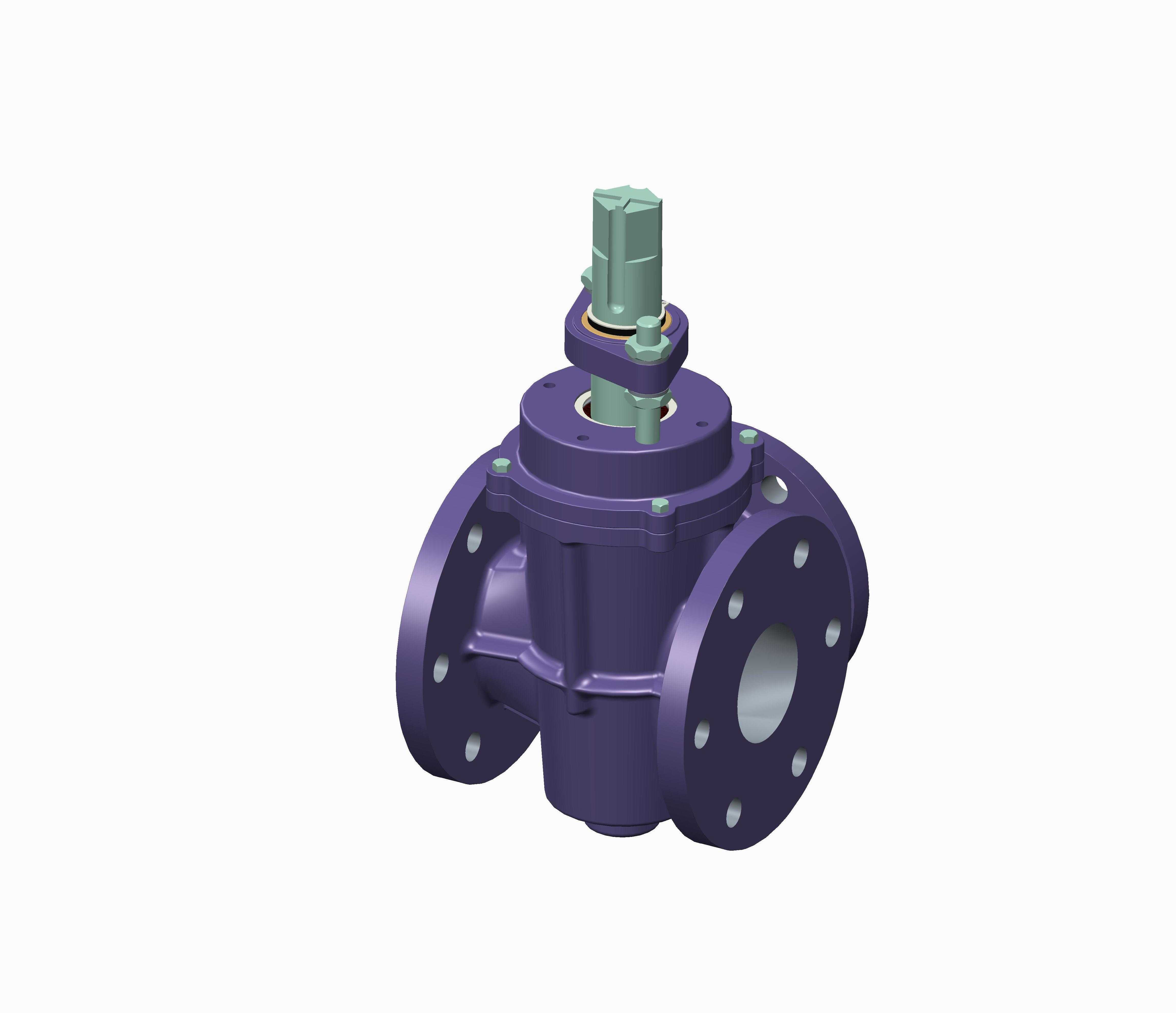

三通法兰式多通旋塞阀结构设计

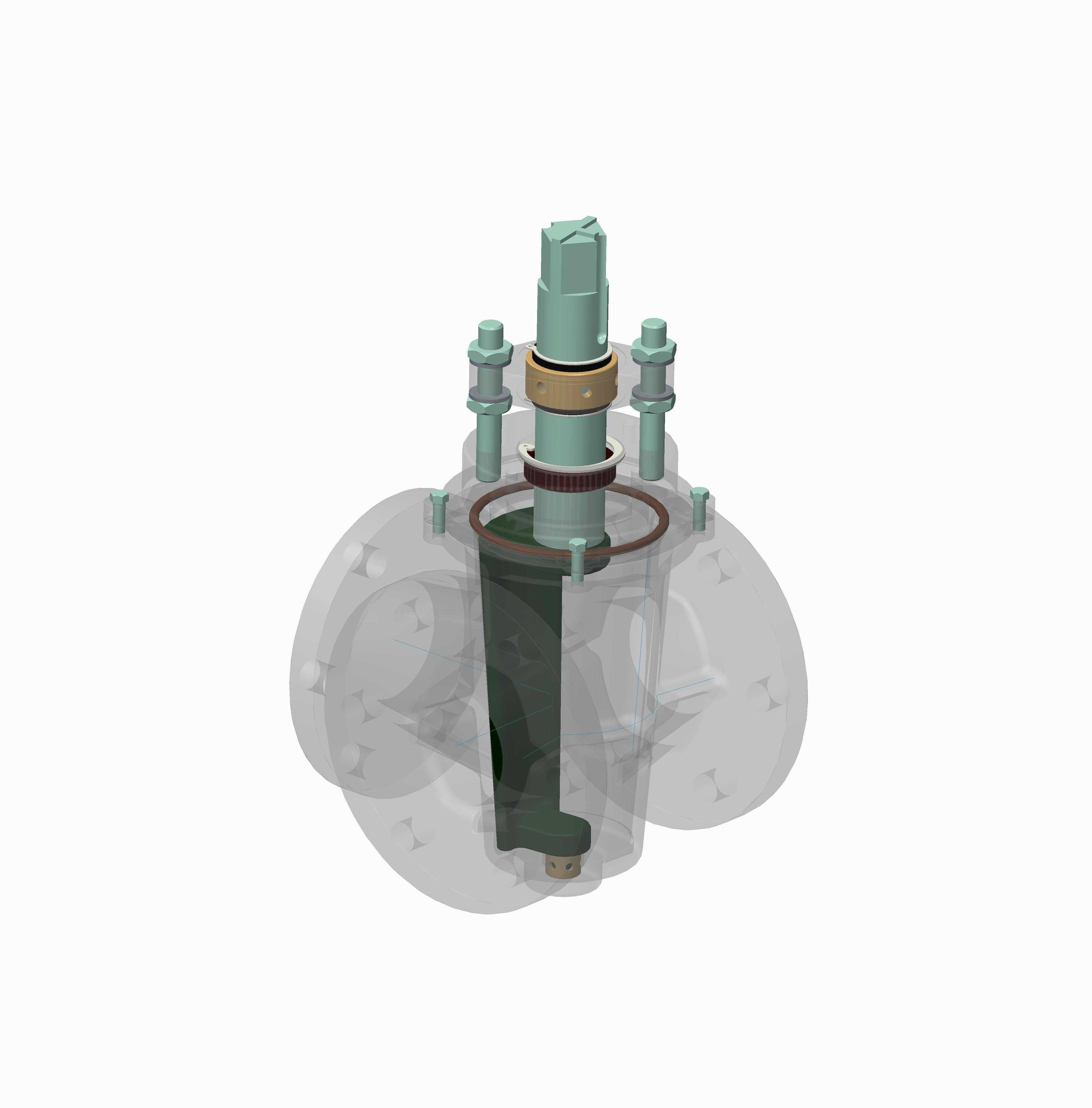

　　这款多通旋塞阀主要面向多支路流体管路的分流换向场景，在石化介质输送、市政水处理管网、工业循环水系统以及轻工流体配料生产线中都有广泛适配性，区别于常规两通截断类阀件，它可在单阀位实现三路介质的流向切换，省去管路中多阀组串联的布局冗余，能有效缩减管路安装空间，降低沿程压力损失。从结构设计逻辑来看，阀体采用整体铸造成型后做精加工处理，内部流道做圆弧过渡处理，避免介质在腔体内形成涡流滞留，尤其适配带有细微颗粒的非润滑性介质输送工况，阀体内壁涂覆环氧树脂层，既提升了腔体耐腐蚀性，也降低了介质流动时的摩擦阻力，塞体密封面覆有弹性体层，在塞体转动过程中可自动补偿密封面的微观磨损，无需额外提升阀塞即可完成换向操作，操作扭矩远低于同口径硬密封旋塞阀，

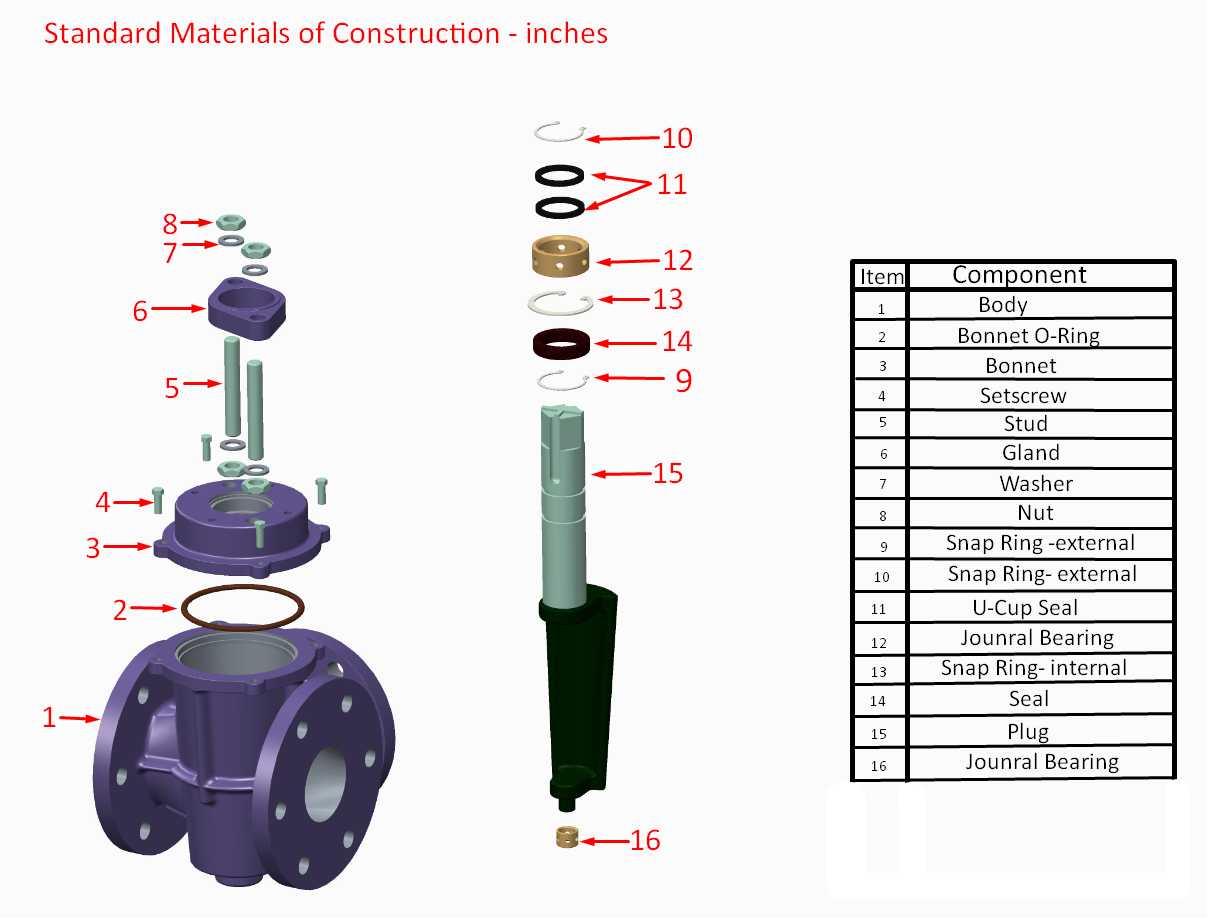

　　手动操作时无需借助额外加力杆即可完成工位切换。安装边界上，三个连接端均采用法兰式连接结构，法兰盘的螺栓孔位、密封面凸台尺寸完全匹配同压力等级的通用管路法兰标准，现场安装时无需单独加工适配连接件，可直接与现有管路法兰对接，法兰背面做了加厚处理，可承受管路连接时的螺栓预紧力，避免长期使用后法兰变形导致的密封泄漏。阀杆与塞体采用嵌入式连接结构，阀杆伸出端设置有多重密封填料组，可防止介质沿阀杆间隙向外泄漏，顶部的操作位采用方头结构，既可以配套手动手柄操作，也可根据现场自动化改造需求加装气动、电动执行机构，无需对阀体主体做二次加工。在实际选型应用中，该阀件可替代传统管路中两个两通阀的组合配置，减少管路泄漏点的同时，也降低了日常运维的工作量，

　　换向操作时仅需单次转动阀件即可完成流向切换，避免多阀操作时的误动作风险，阀腔内部无滞留死区，在食品级流体输送、药剂配比等对介质残留有要求的场景中也可适配，日常维护时仅需定期检查阀杆填料的压紧量即可，无需整体拆解阀体，大幅降低运维成本。
