80%端口偏心旋塞阀结构设计方案

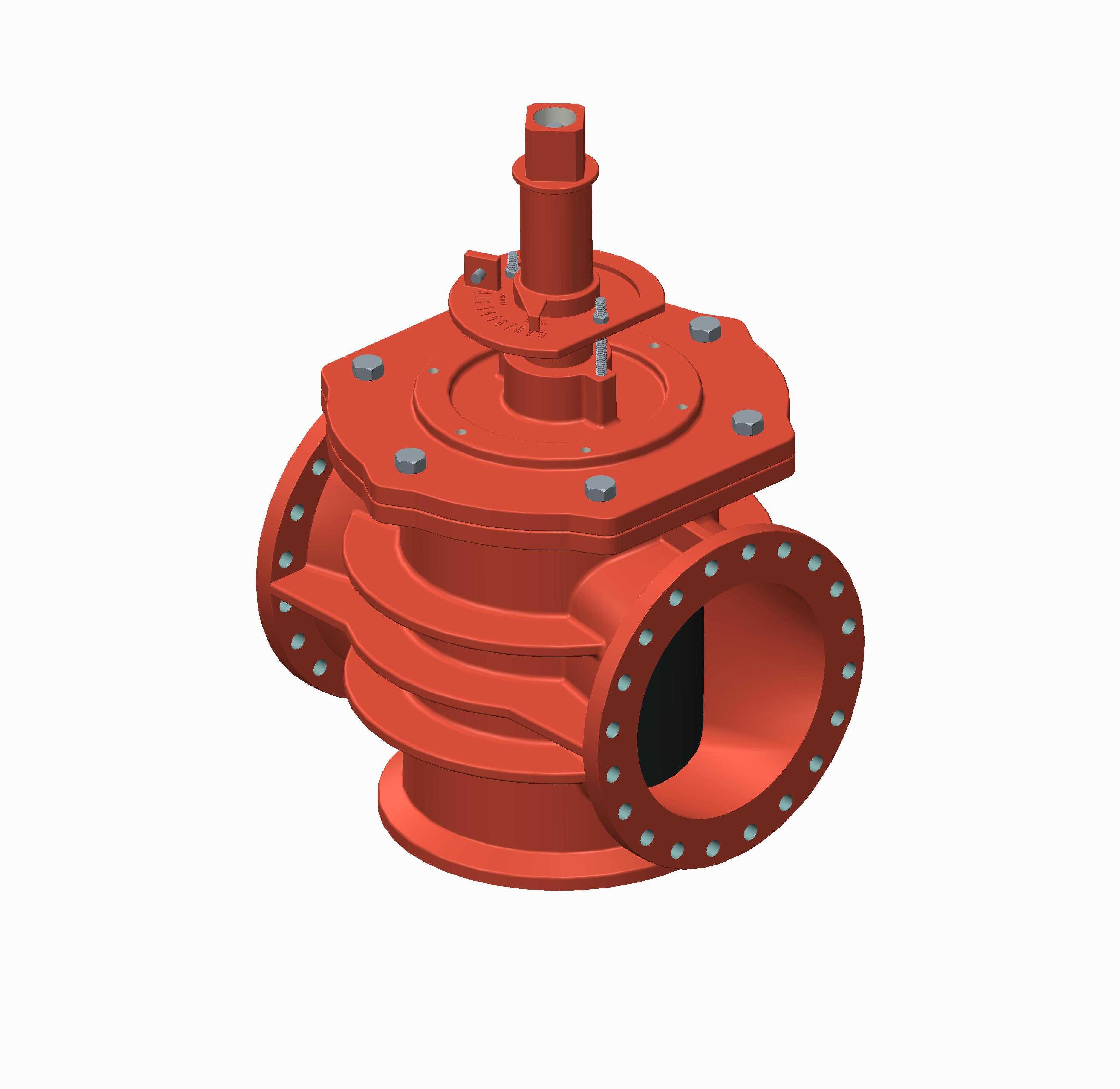

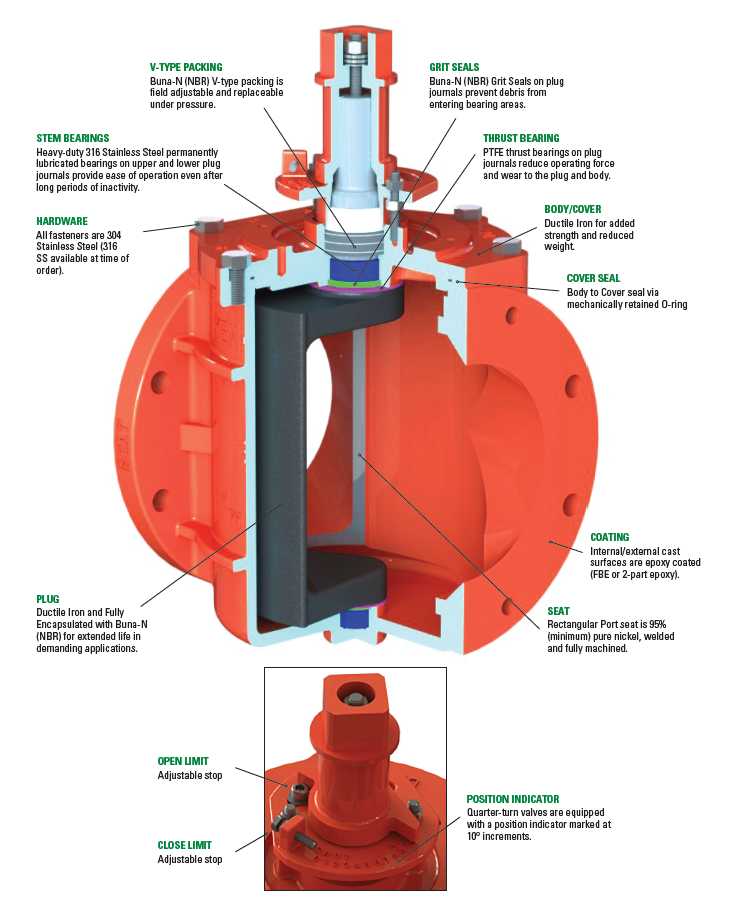

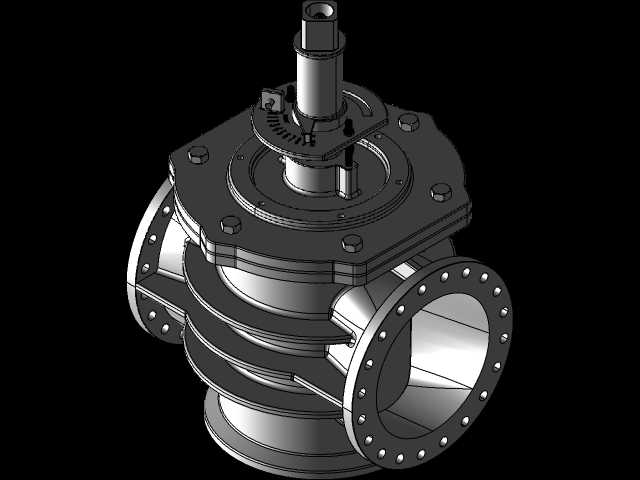

在市政给排水、油气输送、化工流体管路的工况场景里，偏心旋塞阀是兼顾截断与调节功能的核心阀件，这款80%端口的偏心旋塞阀，针对常规旋塞阀密封面易磨损、启闭扭矩偏大的痛点做了结构优化，适配中低压管路的流体通断与流量调节需求。从结构设计逻辑来看，这款阀采用偏心安装的旋塞作为启闭件，旋塞密封面在启闭过程中会与阀座密封面产生渐开渐离的运动轨迹，完全规避了常规同轴旋塞阀启闭全程密封面摩擦的问题，能大幅降低操作扭矩，同时延长密封副的使用寿命。阀瓣与阀杆采用花键连接结构，这种连接方式不存在传动间隙，搭配费希尔旋转式执行器时，可实现零运动损失的精准开度控制，满足工况对流量调节精度的要求。阀体采用流道偏心设计，80%端口的通流规格在保证足够流通能力的前提下，缩小了阀体整体的外形尺寸，安装时可适配同通径管路的法兰连接标准，安装边界与常规同压力等级的法兰阀件保持一致，无需额外改动管路布局即可完成替换。密封结构上，阀体与阀盖间采用机械限位的O型圈实现静密封，避免了常规粘接密封在温度交变工况下易脱落失效的问题；旋塞与阀座间采用软硬复合密封结构，软质密封层保证低压工况下的零泄漏，硬质密封基底则耐受流体中少量固体颗粒的冲刷，适配含少量杂质的流体输送工况。阀杆部位设置了多重轴承结构，上部的推力轴承可承受管路内压对阀杆产生的轴向推力，下部的滑动轴承承担径向载荷，避免阀杆在长期启闭过程中出现偏磨，同时阀杆填料采用可在线调节的V型组合填料，当填料出现微量泄漏时，无需拆解阀门即可通过压盖螺栓调整填料压紧力，快速消除泄漏点。阀门顶部设置了开度指示结构，可直观显示阀门的当前启闭位置，同时配置了可调式的启闭限位结构，可根据现场实际工况调整阀门的全开与全关位置，避免执行器过力矩损坏阀件内部结构。从实际选型适配角度，这款阀的结构设计兼顾了截断类阀门的密封可靠性与调节类阀门的控制精度，既可以作为管路截断阀使用，也可在需要流量调节的管段承担调节功能，偏心结构带来的低扭矩特性，可适配更小规格的执行器，降低整套阀组的采购与运维成本。
