剪叉伸缩式多层管材收纳置物架

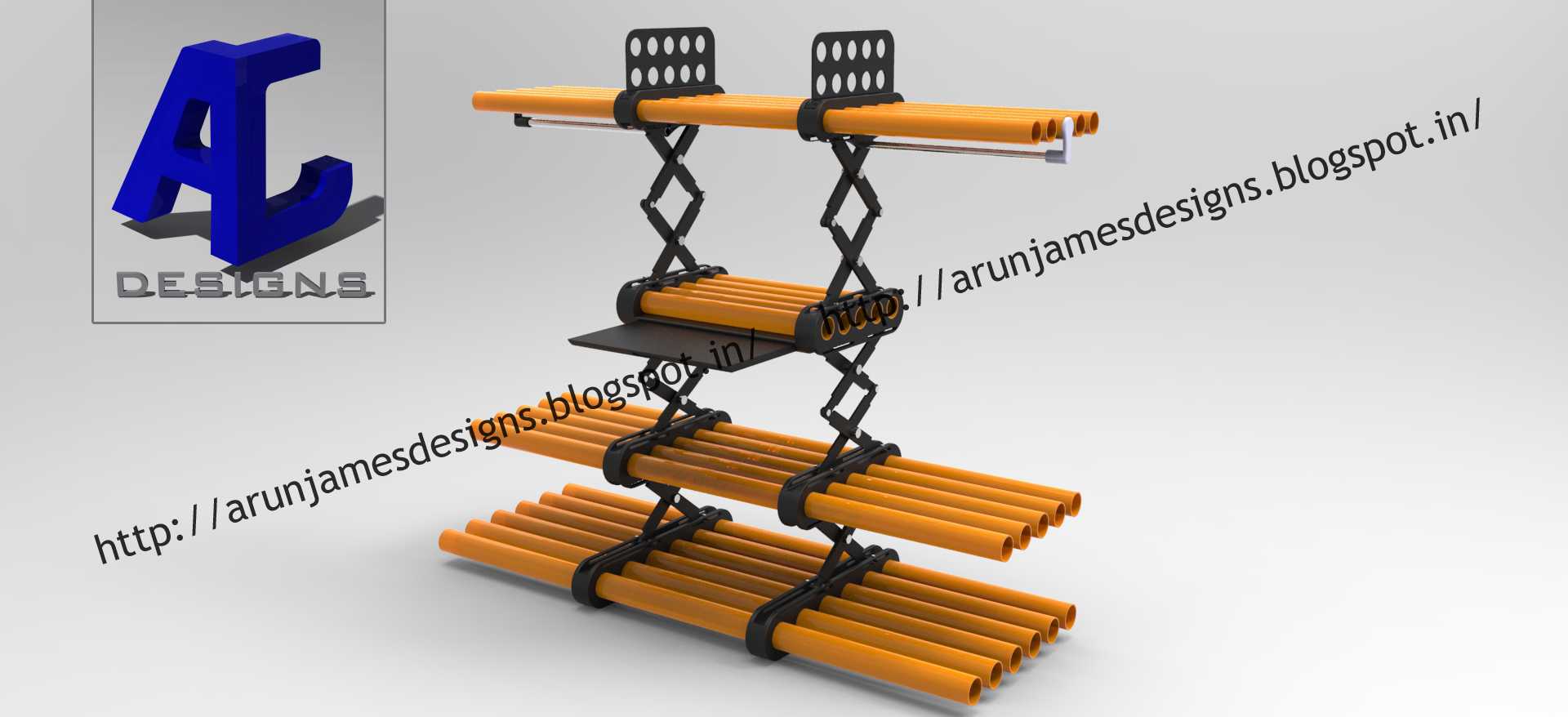

这款剪叉伸缩式多层置物架主要面向车间零散管材存放、工位旁物料临时周转、家装现场管线分类摆放等场景设计，解决传统固定层架无法适配不同长度管材、收纳层级高度不可调的痛点。结构上采用平行四边形剪叉铰接受力单元作为竖向支撑骨架，剪叉臂通过销轴铰接，相邻铰接点的孔位同轴度公差控制在0.1mm以内，保证伸缩过程无卡滞，层架高度可根据存放物料的直径、堆叠高度自由调节，调节范围覆盖单根细管到整捆管材的存放需求。每层承载面采用多根平行圆管作为承托梁，圆管两端通过卡扣式固定座与剪叉臂连接，固定座采用快拆结构设计，无需额外工具即可调整承托梁的伸出长度，适配300mm到1200mm长度的管材类物料存放，承托梁表面做圆角处理，避免刮伤管材表面的防腐涂层或薄壁管件的端口。架体顶部设置带多孔位的安装挂板，可通过膨胀螺栓固定在墙面，也可搭配底部可选配的脚轮组件实现整体移动，固定安装时架体与墙面的安装间隙预留15mm，方便后期维护拆卸剪叉臂的铰接销轴；移动使用时脚轮采用带刹车的万向轮，单轮额定承载50kg，四层满载状态下整体承重可达200kg，满足日常零散物料的存放承重要求。设计过程中优先考虑了受力均匀性，剪叉臂采用等厚度钣金冲压成型，截面做折弯加强处理，避免满载状态下出现侧向弯曲变形，每层承托梁的间距在收缩状态下最小为80mm，完全展开状态下最大可达350mm，可分别存放PVC穿线管、不锈钢薄壁管、铜质气管、小型铝型材等不同规格的长条状物料。架体的安装边界宽度固定为450mm，完全收缩时整体高度为600mm，完全伸展时整体高度可达1500mm，占用地面空间不足0.3㎡，适合在狭窄的工位间隙、仓库边角区域布置，相比传统固定式货架，空间利用率提升40%以上。承托梁与剪叉臂的连接卡扣设置了防脱限位结构，伸缩调节过程中不会出现承托梁滑脱的情况，铰接销轴端部采用卡簧固定，长期使用不会出现销轴窜出脱落的问题，日常维护仅需定期在铰接点涂抹少量润滑脂即可，无需复杂的保养操作。在实际车间应用中，该架体也可用于存放长条状刀具、棒料、装修用龙骨等物料，通过调整剪叉的伸展幅度，可实现不同类别物料的分层隔离存放，避免不同规格物料混放导致的拿取不便、磕碰损伤问题。
