工业仓储用多层桁架式大麦存储架结构

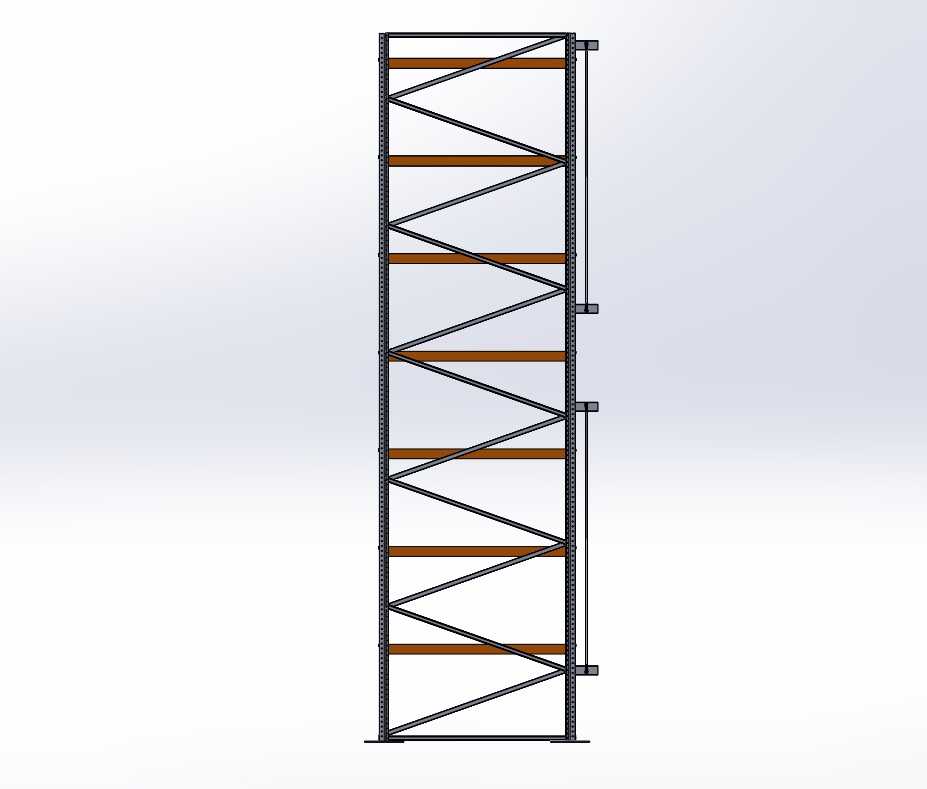

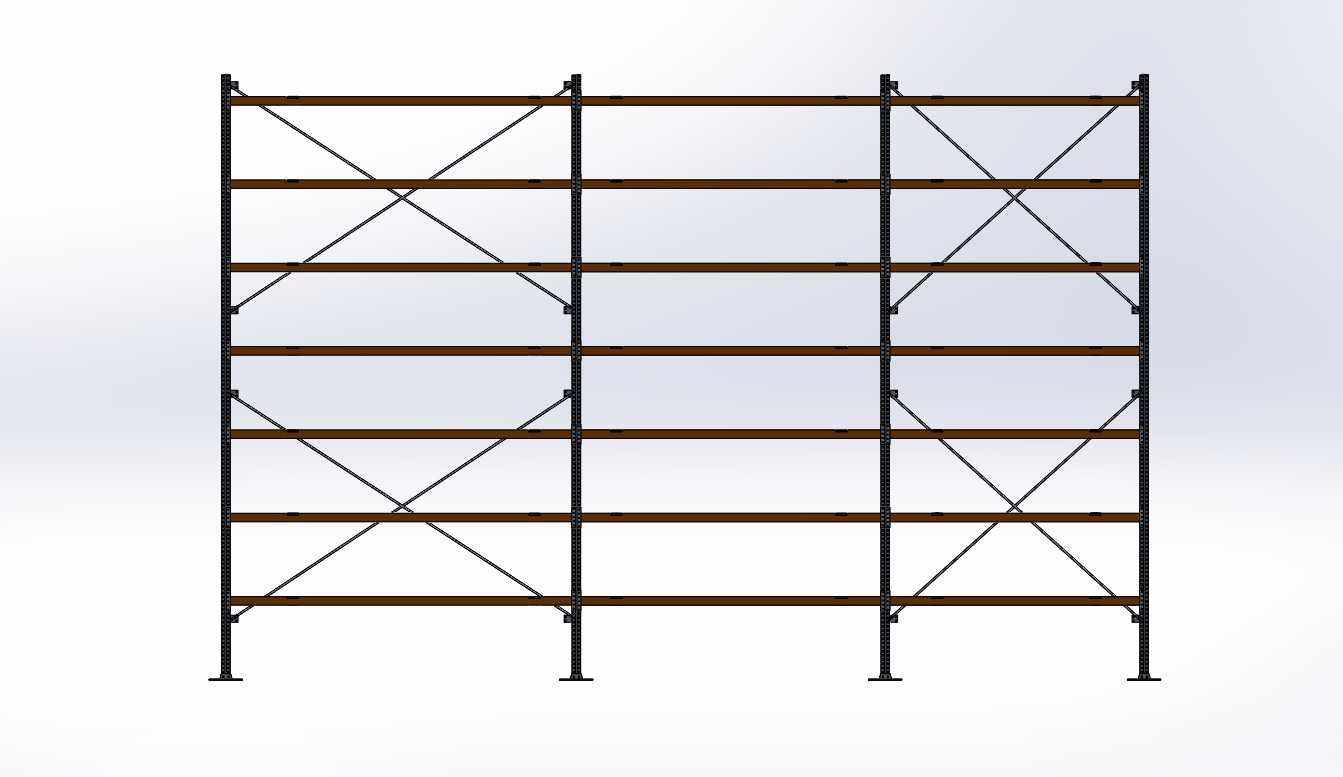

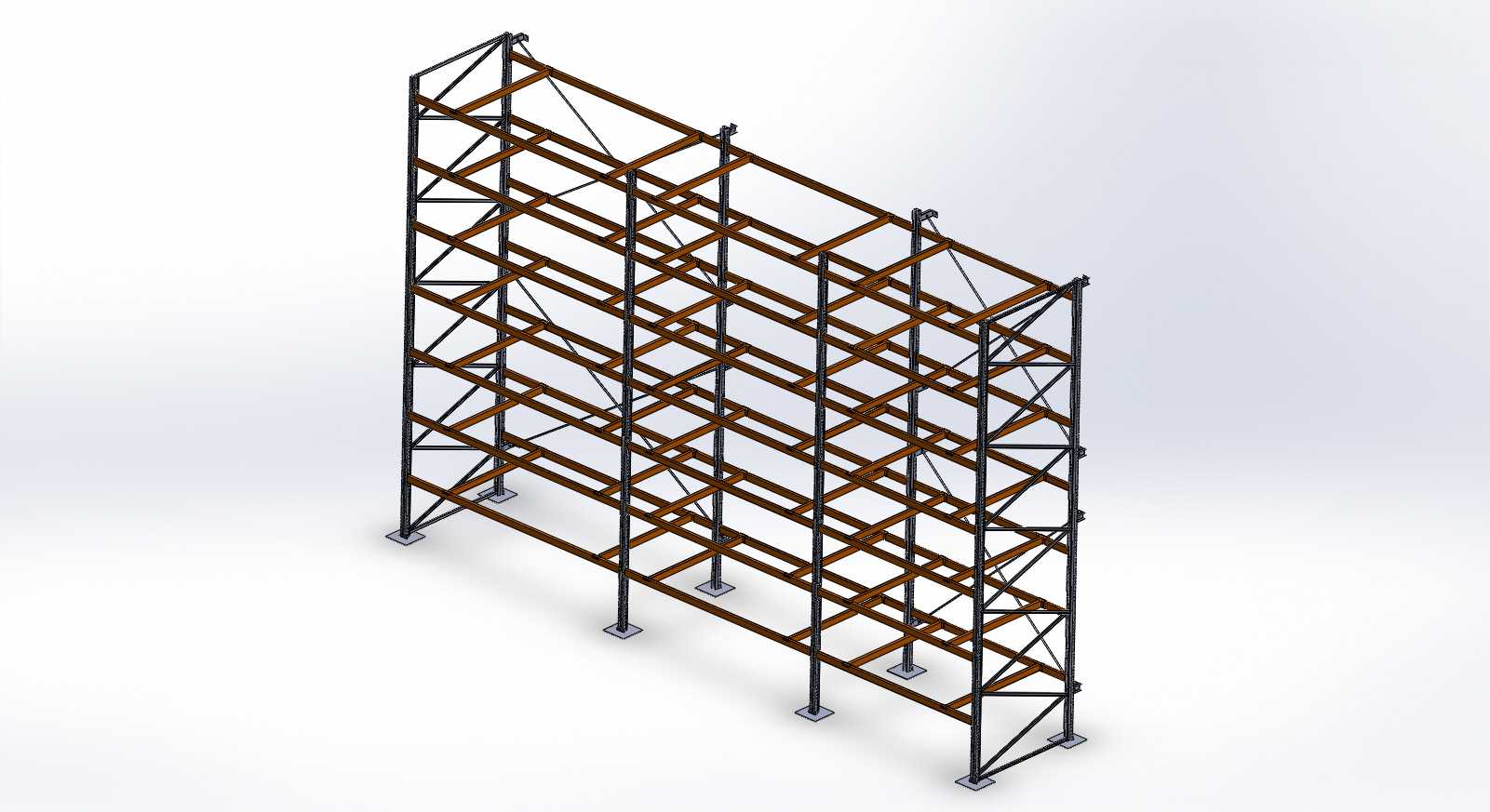

　　该桁架式存储架主要面向粮食加工、农产品仓储场景中大批量大麦袋装或散装周转存储需求，可适配常温仓储库房、露天临时堆场等不同场地的物料堆放作业，解决传统平堆方式存取效率低、空间利用率不足的问题，同时避免底层物料受压结块、受潮霉变的情况。整体采用模块化桁架结构设计，主体承载框架选用方形型钢焊接成型，横向承载层采用等间距排布的型钢横梁作为承托构件，竖向支撑柱底部配置方形安装底板，可通过膨胀螺栓与硬化混凝土地面完成固定，单组架体的安装边界可根据场地实际存储量调整横向拼接长度，适配不同库容的仓储空间规划需求。设计阶段优先考虑架体的整体抗侧移能力，在竖向支撑柱之间交叉布置斜向拉杆，抵消物料堆放过程中产生的水平侧向力，

　　避免满载状态下出现架体失稳变形的问题；每层承载横梁的排布间距经过载荷验算，可匹配常规大麦存储包装的堆放高度，预留足够的通风间隙，保障存储过程中物料的空气流通，降低积热霉变风险。架体顶部设置有吊装连接点位，可配合车间起重设备完成整体吊装移位，也可拆解为单根构件后转运至现场拼装，降低长途运输的成本与难度。从结构细节来看，所有型钢连接节点均采用满焊工艺处理，焊后做打磨除锈与防腐涂装，适配仓储环境下的防潮防腐蚀需求，延长架体的实际使用寿命；竖向支撑柱的排布密度结合单点位最大承载载荷设计，避免局部应力集中导致的柱体变形，底部安装底板预留的螺栓孔位可适配不同规格的膨胀螺栓安装，降低现场施工的定位难度。该架体除大麦存储外，也可通过调整横梁层间距适配其他袋装粮食、周转箱、工业零配件的存储需求，具备较强的场景适配性，结构设计无冗余构件，在满足承载要求的前提下尽可能控制整体自重，降低材料成本与安装难度。
