外啮合直齿齿轮传动机构三维结构

项目分类:齿轮 发布时间:2021-11-04 ID:361657
  • 外啮合直齿齿轮传动机构三维结构
  • 外啮合直齿齿轮传动机构三维结构

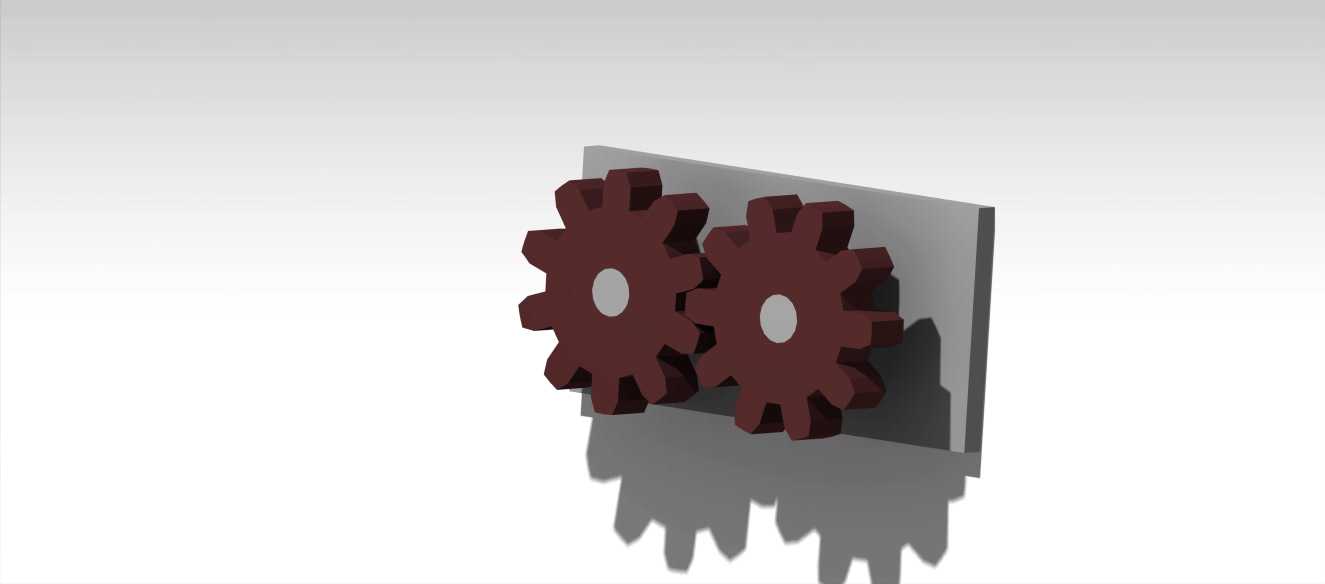

  这套外啮合直齿齿轮传动结构,是机械传动系统里最基础也最通用的动力传递单元,广泛适配各类需要定比转速转换、扭矩传递的设备场景,从小型轻工输送线的动力接驳,到小型工装夹具的动作驱动,再到教学演示类的机械原理展示装置,都能见到这类结构的实际应用。设计时优先考虑了啮合间隙的合理取值,两个齿轮的齿形参数完全匹配,模数、压力角统一,保证啮合过程中齿面接触均匀,不会出现卡滞、偏磨的问题,齿顶圆与齿根圆之间预留了足够的顶隙,避免传动过程中齿顶与对方齿根发生刚性碰撞,同时也能留存少量空间容纳润滑介质,降低长期运转的磨损速率。两个齿轮通过中心的安装孔固定在背板的支撑轴上,安装孔的直径与常规的微型传动轴径适配,安装时只要保证两个齿轮的中心距符合设计值,

  就能实现顺畅的啮合传动,背板的尺寸刚好覆盖两个齿轮的啮合区域,既可以作为齿轮的安装支撑基准,也能起到一定的防护作用,避免外部杂物卡入齿槽影响传动。从功能特性来看,这套结构可以实现两个平行轴之间的反向旋转动力传递,输入轴接入动力后,主动轮顺时针旋转时,从动轮会同步逆时针旋转,传动比稳定,不会出现打滑丢转的情况,适合对传动比精度有一定要求的轻载传动场景。设计过程中没有做多余的轻量化镂空,齿部厚度统一,保证轮齿有足够的抗弯强度,即使短时间承受过载冲击,也不容易出现断齿问题,齿轮的端面与背板之间预留了微小的轴向间隙,避免运转时端面与背板发生摩擦损耗。这类齿轮结构在实际选型搭配时,只要调整两个齿轮的齿数配比,就能快速调整输出端的转速与扭矩,

  比如小齿轮带动大齿轮时可以实现减速增扭,大齿轮带动小齿轮时可以实现增速降扭,适配不同的动力输出需求,安装时不需要复杂的定位工装,只要以两个安装孔的中心距为定位基准,就能快速完成装配,后期维护也十分简便,只需要定期在齿面补充润滑脂,就能保证长期稳定运转。
