标准拼接式黑白足球外观结构设计

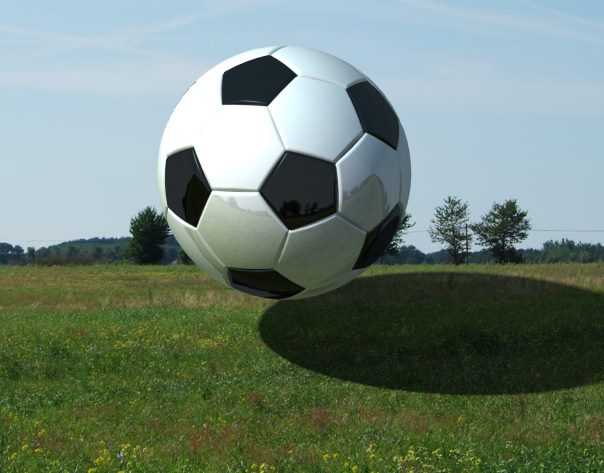

这款球面结构的设计围绕传统足球的经典拼接逻辑展开，在建模阶段首先明确了球面分块的几何逻辑，采用正五边形与正六边形的球面拟合方案，解决平面多边形向球面过渡的形变匹配问题，每一块五边形拼块周边均匀衔接五块六边形拼块，六边形拼块则间隔衔接五边形与其他六边形拼块，最终形成闭合的完整球面结构，拼块之间的拼接缝隙均匀控制在0.8mm，既还原传统足球的缝线视觉效果，也为后续的结构装配预留合理的配合公差。从实际应用场景来看，该结构可作为体育用品外观验证、运动场景渲染素材、文创产品结构衍生的基础模型，在体育器材研发环节，可基于该模型调整拼块弧度、表皮厚度，适配不同材质的蒙皮贴合需求，比如当采用PU材质作为表皮时，可通过调整拼块边缘的倒角参数，降低蒙皮热压贴合时的褶皱概率，提升成品球面的圆度公差。设计过程中优先保证了球体的几何对称性，整个球体绕任意过球心的轴线旋转特定角度后均可与原结构重合，这种对称特性能够保证球体在运动过程中的转动惯量均匀，避免出现飞行轨迹偏移的问题，符合运动器材对动态平衡性的基础要求。外形尺寸方面，模型按照标准5号足球的尺寸基准构建，球体公称直径为220mm，所有拼块的球面曲率完全统一，拼块边缘做R1.2mm的圆角过渡，避免尖锐棱角带来的应力集中，也能还原真实足球拼块的柔和触感。在结构边界处理上，模型将所有拼块的配合面做了法向对齐处理，每一块拼块的侧边面均指向球心方向，这种处理方式能够保证在后续做结构拆分、模具拆分时，分型面的走向完全一致，不会出现倒扣结构，降低后续生产环节的模具加工难度。不同于常规的整球建模思路，该设计保留了每一块拼块的独立结构特征，使用者可以单独对某一块拼块做材质替换、纹理贴图、结构修改，比如可以将五边形拼块替换为不同粗糙度的材质，模拟不同表皮工艺对足球控球性能的影响，也可以在拼块内部添加配重结构，验证不同配重分布对球体飞行轨迹的改变。建模阶段对球面的曲面做了连续阶数优化，所有拼块的曲面均达到G2连续，相邻拼块之间的曲面衔接无明显折痕，在做高分辨率渲染时不会出现曲面断层、光影异常的问题，能够满足产品宣传图、运动场景动画的制作需求。
