带侧通接口法兰连接式管道流体构件

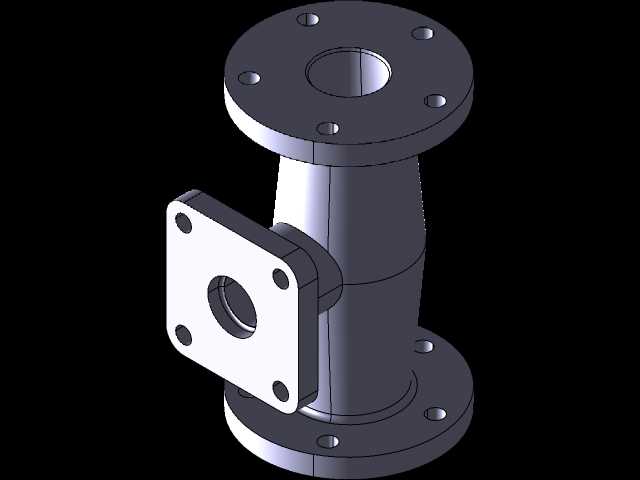

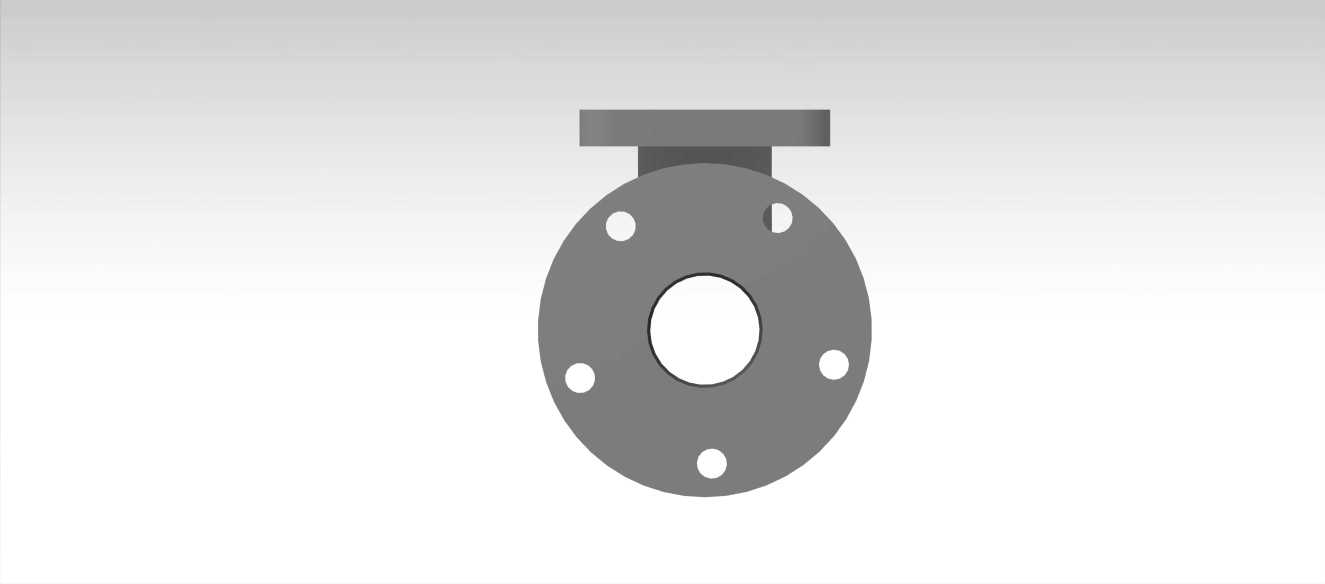

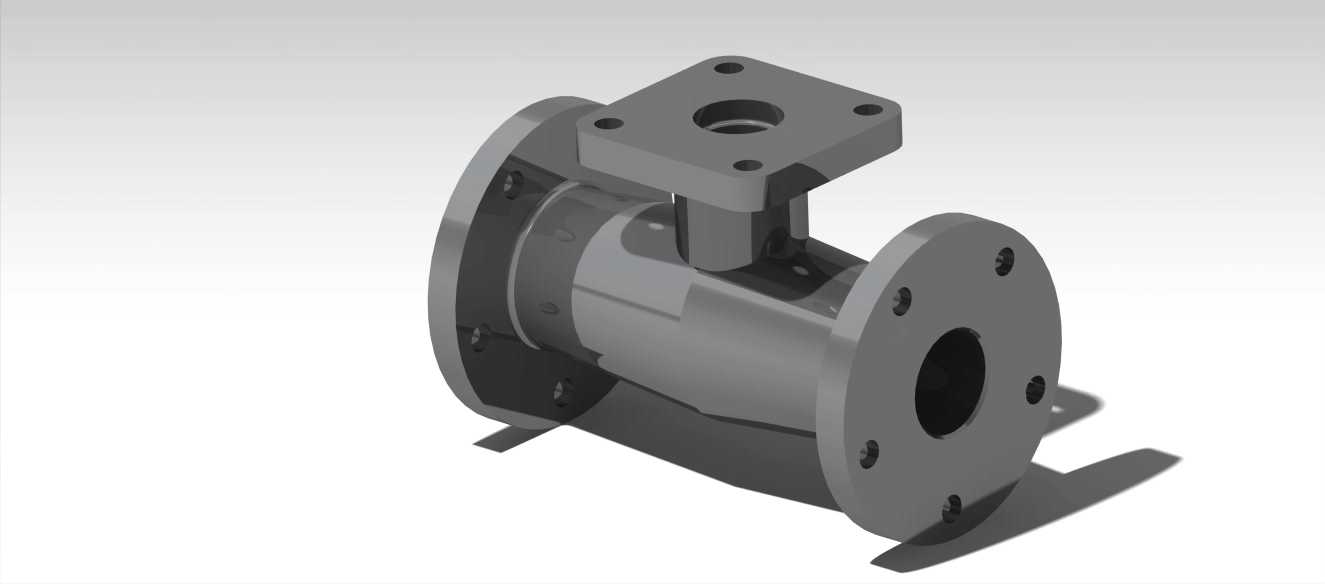

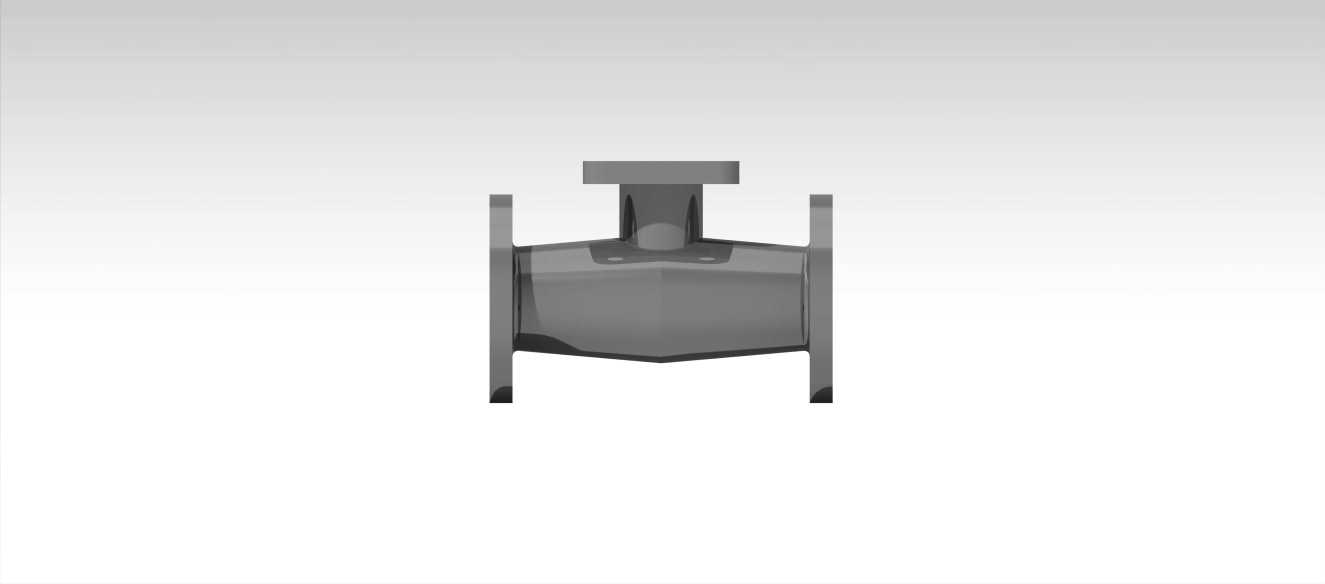

　　这类带侧通接口的法兰式管道构件，多用于工业流体输送系统的支路分流场景，在市政供水干线、工业循环冷却水管网、化工介质输送支路中都有广泛应用，核心作用是在主管道通流的基础上，引出垂直方向的支路接口，满足压力检测、支路分流、仪表安装或者辅助管路接入的实际需求。从结构设计来看，主体采用直通式圆柱形流道设计，两端的法兰盘按照通用管路法兰的安装规范做了螺栓孔均布设计，安装时可直接与同通径的法兰管道对接，通过螺栓紧固配合密封垫片即可完成密封连接，不需要额外加工转接结构，适配现有常规管路的安装尺寸边界。顶部的方形法兰接口是侧通支路的连接端，方形结构相比圆形法兰在小通径支路连接中占用空间更小，四个安装孔位做了沉孔处理，

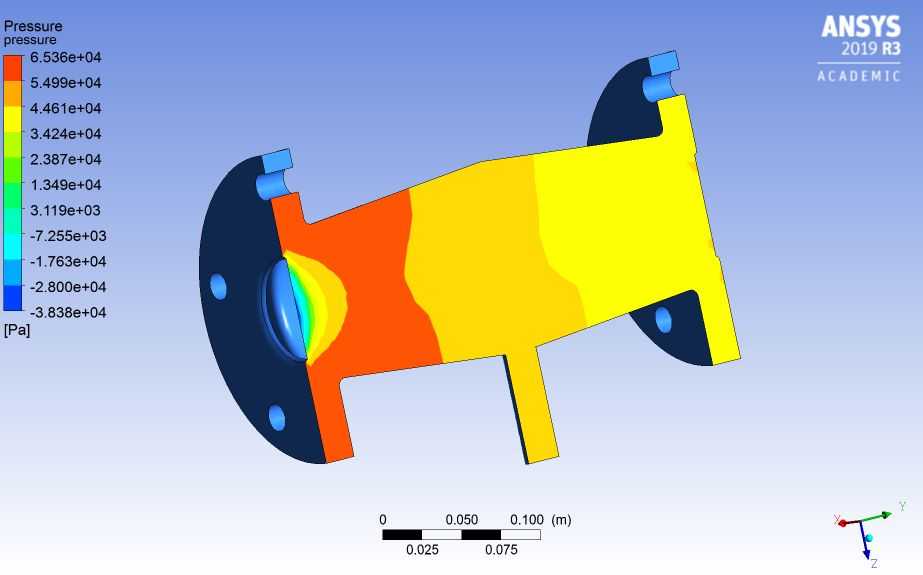

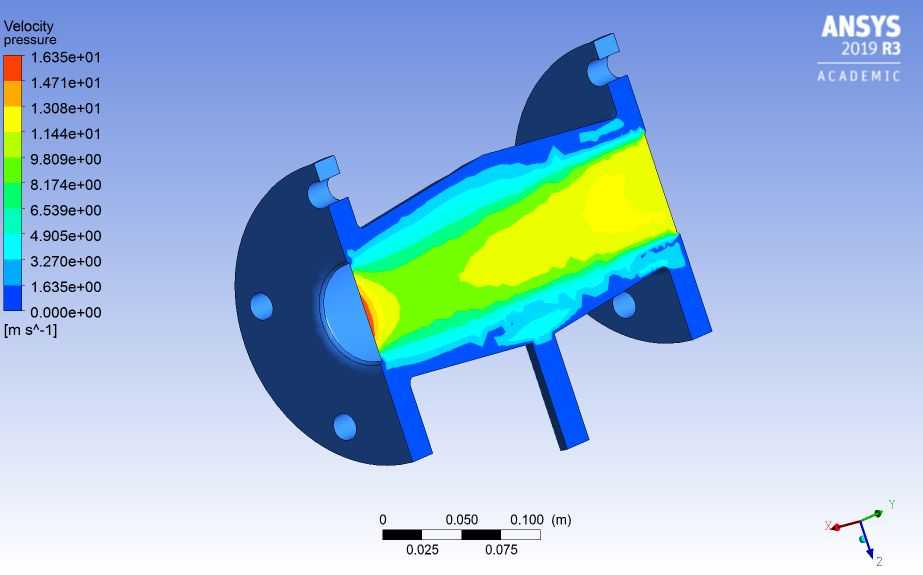

　　紧固螺栓时不会出现螺栓头突出安装面的问题，能适配狭小空间内的支路管路安装。设计过程中首先要保证主流道的通流面积均匀，避免流道截面突变造成局部阻力过大，主流道内壁做了等径过渡处理，侧通接口与主流道的交汇处做了圆弧倒角过渡，减少流体在交汇处的湍流扰动，降低管路运行过程中的振动和噪音。从安装边界来看，两端法兰的外径、螺栓孔中心距、密封面宽度都匹配对应压力等级的法兰标准，安装时不需要对相邻管路做额外改造，顶部方形接口的安装面与主流道轴线保持严格垂直，保证支路连接后不会出现密封面偏斜导致的泄漏问题。构件底部设置的两个支撑脚，是为了在管路安装时提供临时支撑定位，安装完成后也可配合管架做辅助固定，降低法兰连接处的承重负荷，

　　避免长期运行中法兰密封面因受力不均出现渗漏。这类构件的流道设计需要兼顾主路通流效率和支路分流的稳定性，侧通接口的通径根据支路流量需求做匹配设计，既不能因为侧通开口过大影响主路的通流能力，也不能因为通径过小造成支路流阻过大无法满足流量要求。实际应用中，这类构件常安装在需要接出压力传感器、流量仪表或者小型支管的管段上，相比在管道上现场开孔焊接支管的方式，预制的一体化构件能保证焊接质量和密封可靠性，减少现场施工的工作量，同时流道过渡更顺滑，能有效降低管路的局部压力损失，提升整个流体输送系统的运行效率。
