iPhone5智能手机整机外观结构三维数模

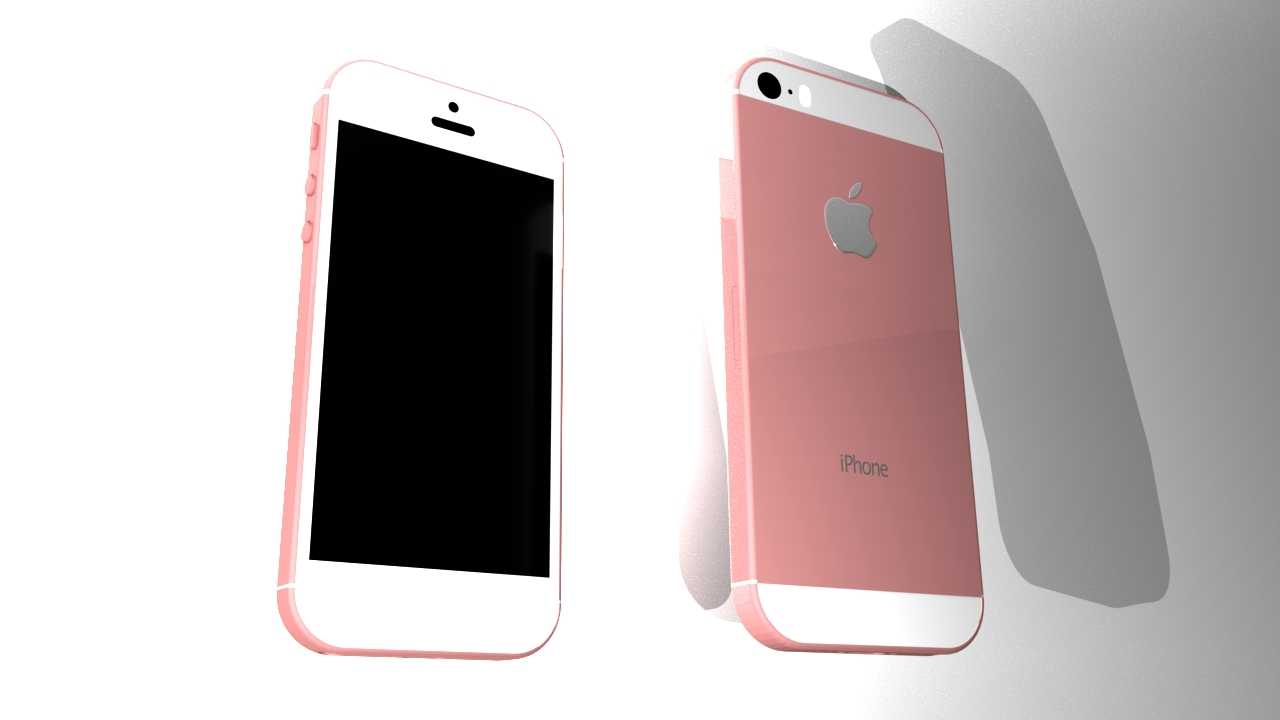

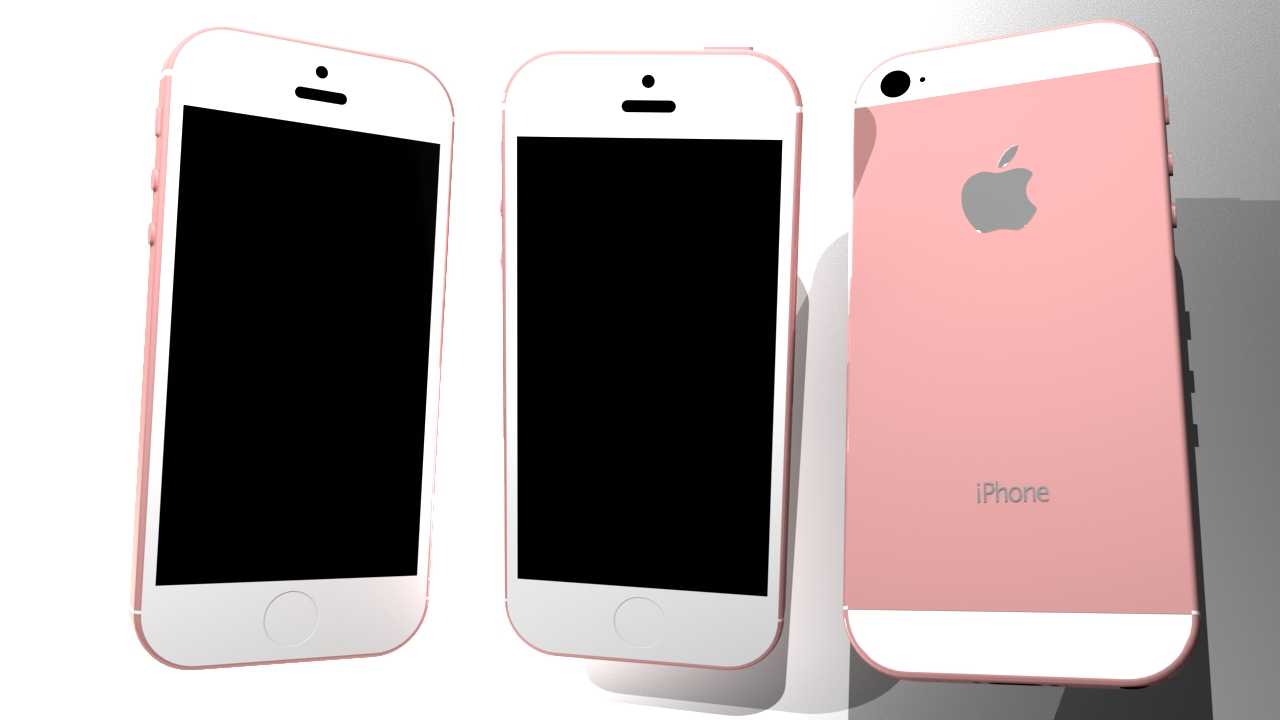

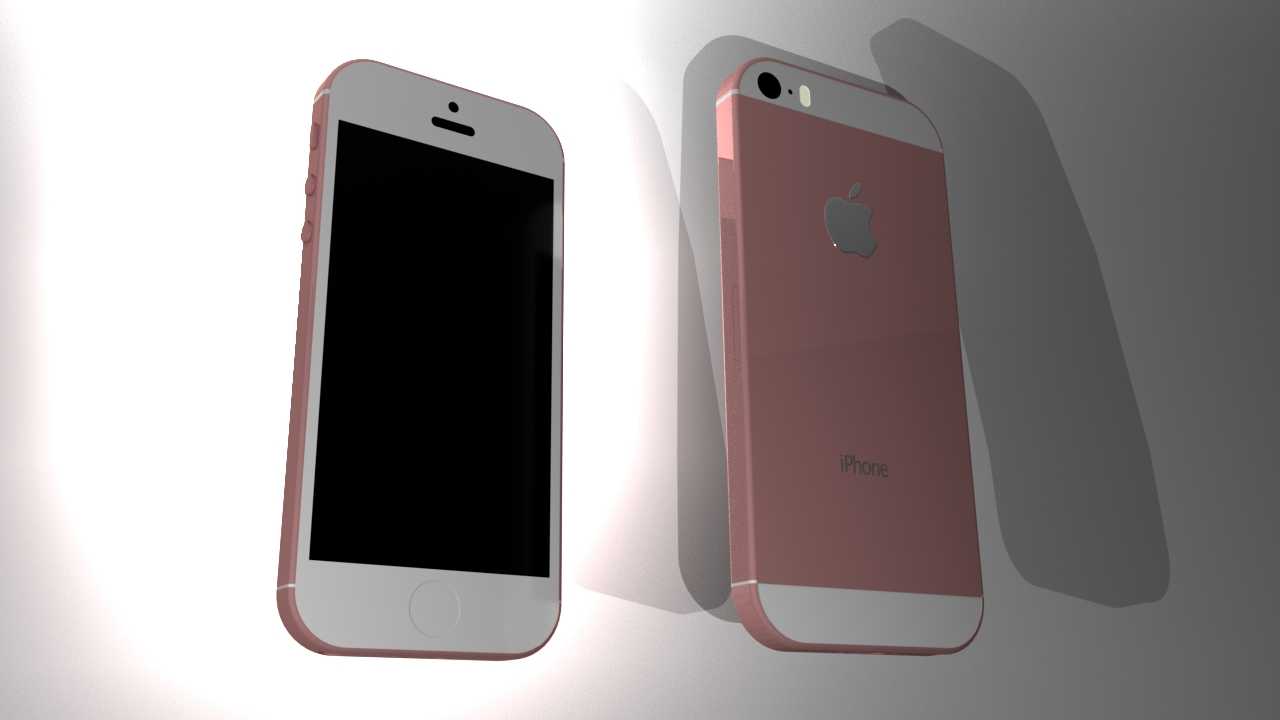

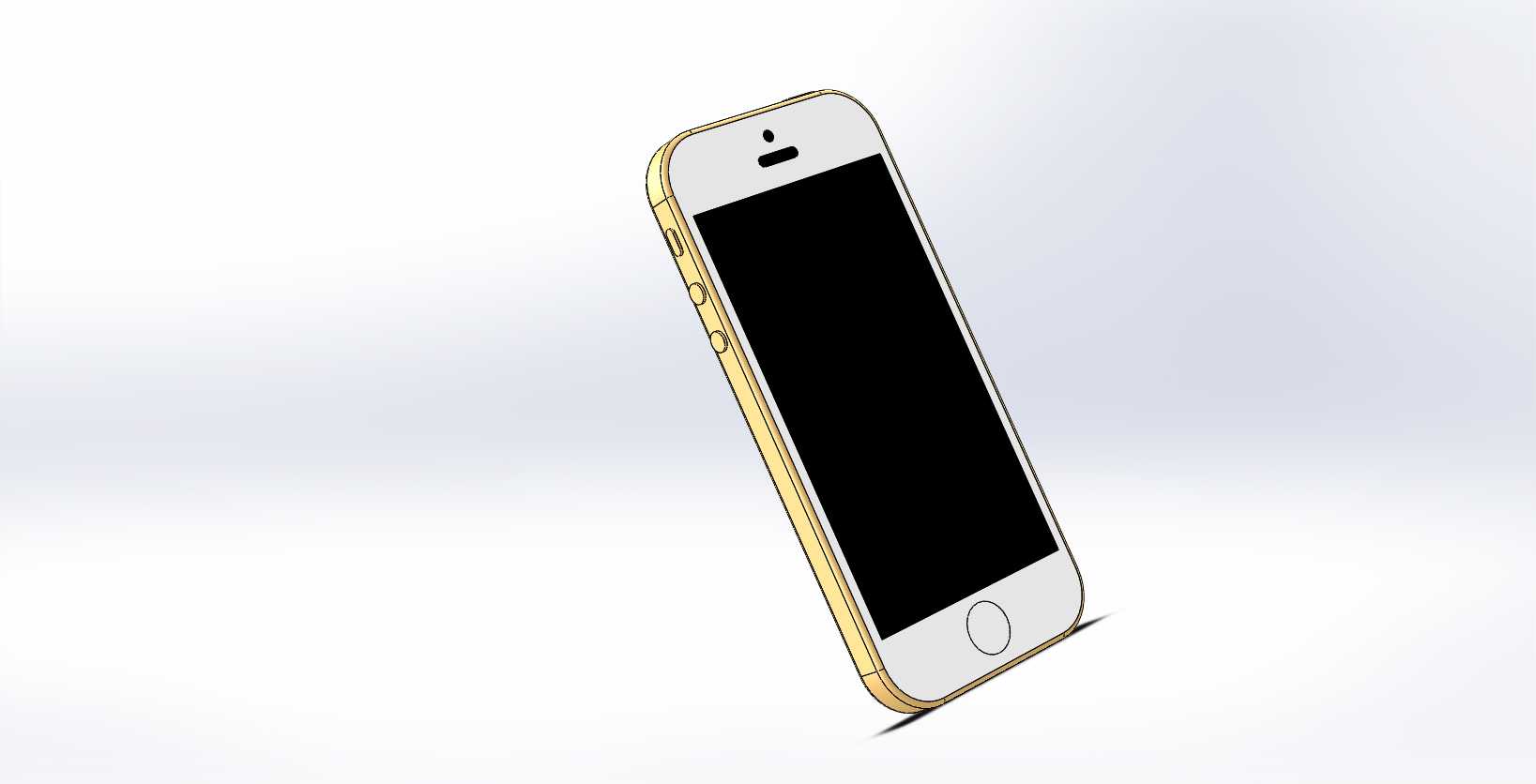

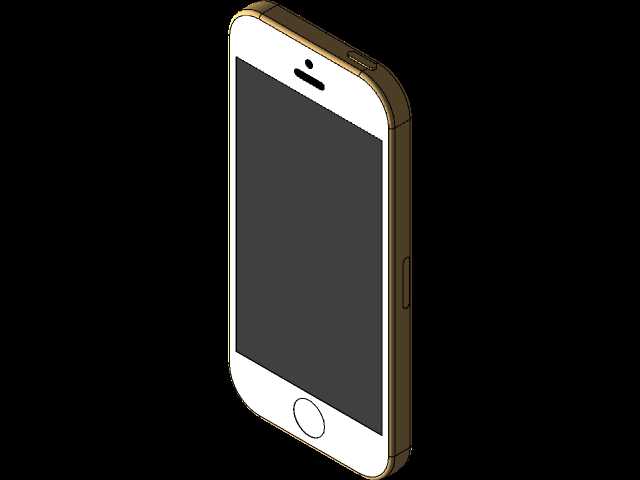

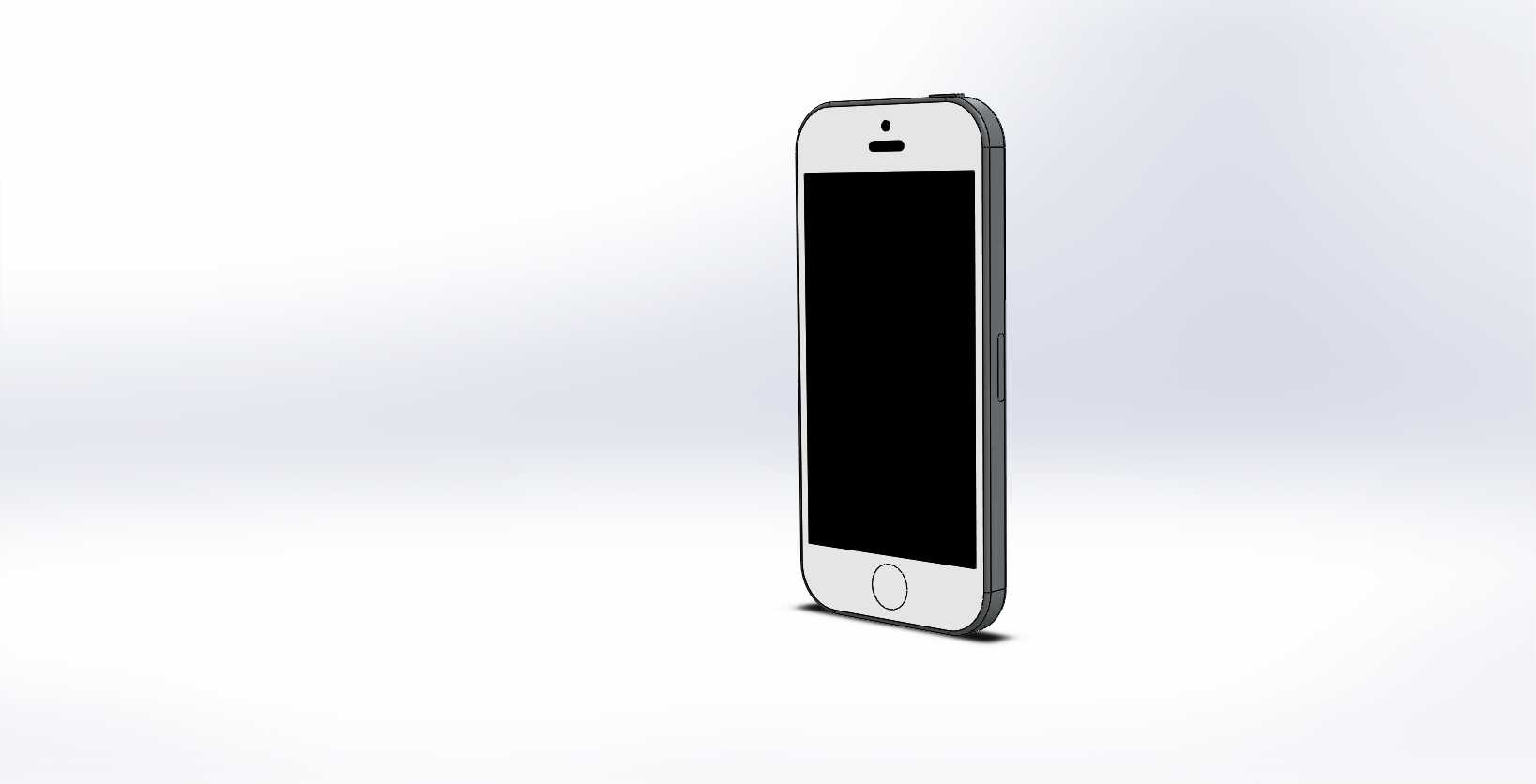

　　该三维数模完整还原了iPhone5整机的外观结构与装配边界，建模过程中严格参照量产机型的实际公差配合要求，对机身前后盖拼接处的倒角弧度、侧边按键的凸起高度、摄像头模组的突出量都做了精准的尺寸还原，可直接用于消费电子周边配件的结构适配设计。在日常的结构设计工作中，这类成熟量产机型的整机数模是做配套产品开发的核心参考依据，比如做手机保护壳设计时，可直接依托该数模提取机身外轮廓曲面，预留0.15-0.2mm的装配间隙，同时精准对齐侧边音量键、电源键、底部充电接口、耳机孔的位置，避免后续开模后出现按键对位不准、接口遮挡的问题。做手机贴膜、外接镜头配件、车载支架适配结构设计时，也可以直接调用该数模做干涉检查，不需要再反复测绘真机尺寸，

　　能大幅缩短前期方案验证的周期。从设计思路来看，该机型采用的铝合金中框加前后玻璃面板的拼接结构，在建模时特意拆分了中框、后盖、前面板、侧边按键、摄像头装饰件、底部接口装饰条等独立零件，每个零件的分型面都和实际量产的拆件逻辑保持一致，能清晰展现消费电子类产品的拆件设计思路，对于刚接触消费电子结构设计的从业者来说，可以通过该数模学习薄型手持设备的结构排布逻辑，理解如何在7.6mm的机身厚度内排布各个外观件的配合止口，如何处理不同材质拼接处的断差控制要求。数模中对机身四角的防撞弧度、背面logo的凹陷深度、顶部降噪麦克风的开孔位置都做了1:1的还原，在做跌落仿真分析、外观手板制作验证时，该数模可以直接导入仿真软件设置边界条件，

　　不需要再做额外的曲面修补工作。另外在做工业设计教学、产品外观方案对比时，该数模也可以作为经典直板智能手机的基准参考模型，用来对比不同世代智能手机的尺寸演变、按键布局变化、摄像头模组排布逻辑，帮助设计人员理解消费电子外观设计的迭代思路。需要注意的是，该数模为外观结构数模，未包含内部主板、电池等元器件的详细结构，在做内部结构改装类设计时，还需要补充对应内部零件的尺寸参数，但对于绝大多数外观适配类、周边产品开发类的设计场景，该数模的尺寸精度完全可以满足工程设计要求，不需要额外做尺寸校准。
