多层导向式板件冲压成型工装结构

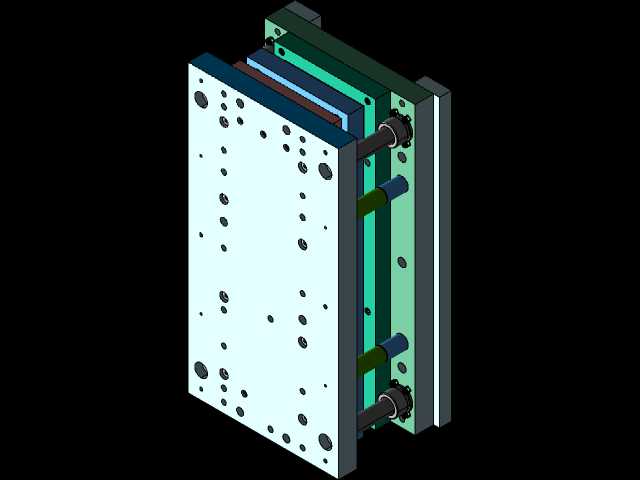

　　这套工装结构主要应用于五金板件的冷冲压成型工序，常见于家电钣金、汽车小尺寸覆盖件、电子五金配件的批量冲压生产场景，安装在常规开式或闭式机械压力机的滑块与工作台面之间，配合自动化送料机构可实现连续化冲制作业。从结构布局来看，上下模座采用加厚钢板加工而成，表面密布的安装孔分别对应上模与压力机滑块、下模与压力机工作台的T型槽固定位，同时预留了不同规格凸凹模、卸料板组件的安装螺孔与销孔，可根据不同冲压件的成型需求快速更换模芯组件，无需重新加工模座基体，能大幅降低多品种小批量冲压生产的工装准备成本。四组对称布置的导柱导套组件分布在模架四角位置，导柱采用高碳铬轴承钢淬火处理，表面粗糙度控制在Ra0.8以下，

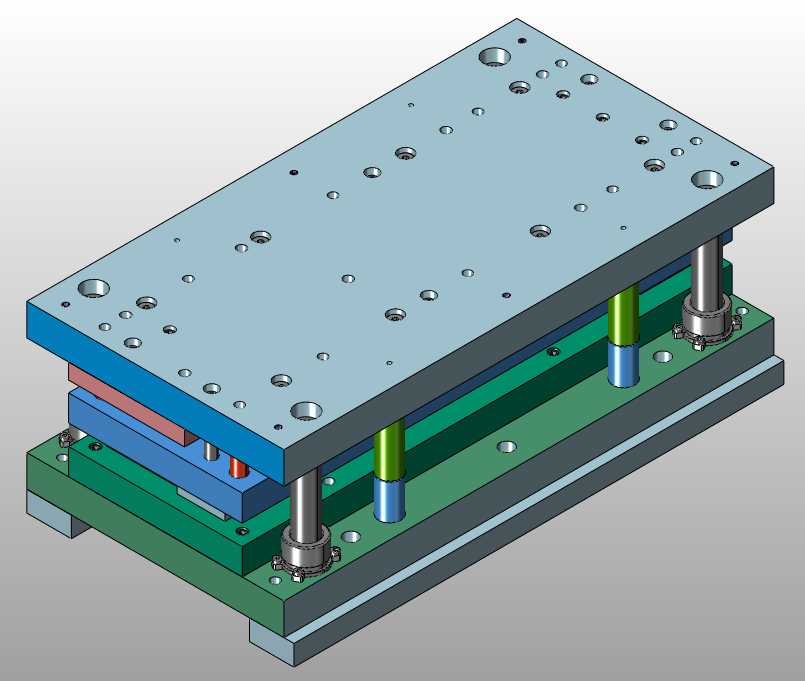

　　配合铜合金导套实现上下模合模过程中的精准导向，合模导向精度可达0.02mm以内，可有效避免合模过程中凸凹模发生啃模、错位问题，提升冲压件的尺寸一致性，同时延长模芯的使用寿命。中间层的卸料板采用弹性元件连接，图中可见的绿色、蓝色弹性支撑柱为聚氨酯弹性体，相比传统矩形弹簧具备更均衡的弹力输出曲线，在冲压前可预先压紧待加工板料，避免板料在冲压过程中发生窜动、起皱，冲压完成后可将箍在凸模上的板件顺利脱出，防止带料问题影响连续生产。上下模之间的分层垫板采用不同硬度的合金钢材加工，靠近模芯的垫板经过淬火回火处理，硬度达到HRC58-62，可承受冲压过程中的巨大冲击力，避免模座表面被压溃变形，靠近模座的垫板则采用45号钢调质处理，

　　起到应力分散与调整合模高度的作用。安装边界方面，模架整体为矩形板式结构，四角导柱的外轮廓尺寸即为模架的最大安装边界，下模座底面为全平面加工，平面度公差控制在0.03mm/1000mm以内，可直接贴合压力机工作台面安装，无需额外加工调整垫铁；上模座的模柄安装位位于中心位置，适配不同吨位压力机的滑块模柄孔尺寸，安装时仅需校准模架中心与压力机滑块中心的同轴度即可完成固定。设计过程中优先考虑了冲压过程的受力均匀性，所有成型工位的压力中心与模架中心、导柱受力中心完全重合，可减少冲压过程中的偏载力矩，降低导柱的不均匀磨损，同时在模座非安装区域预留了废料滑落通道与传感器安装位，可适配自动化生产线的误送检测、废料自动排出需求，无需对模架进行二次改造。
