深竖井混凝土浇筑垂直风管模板结构

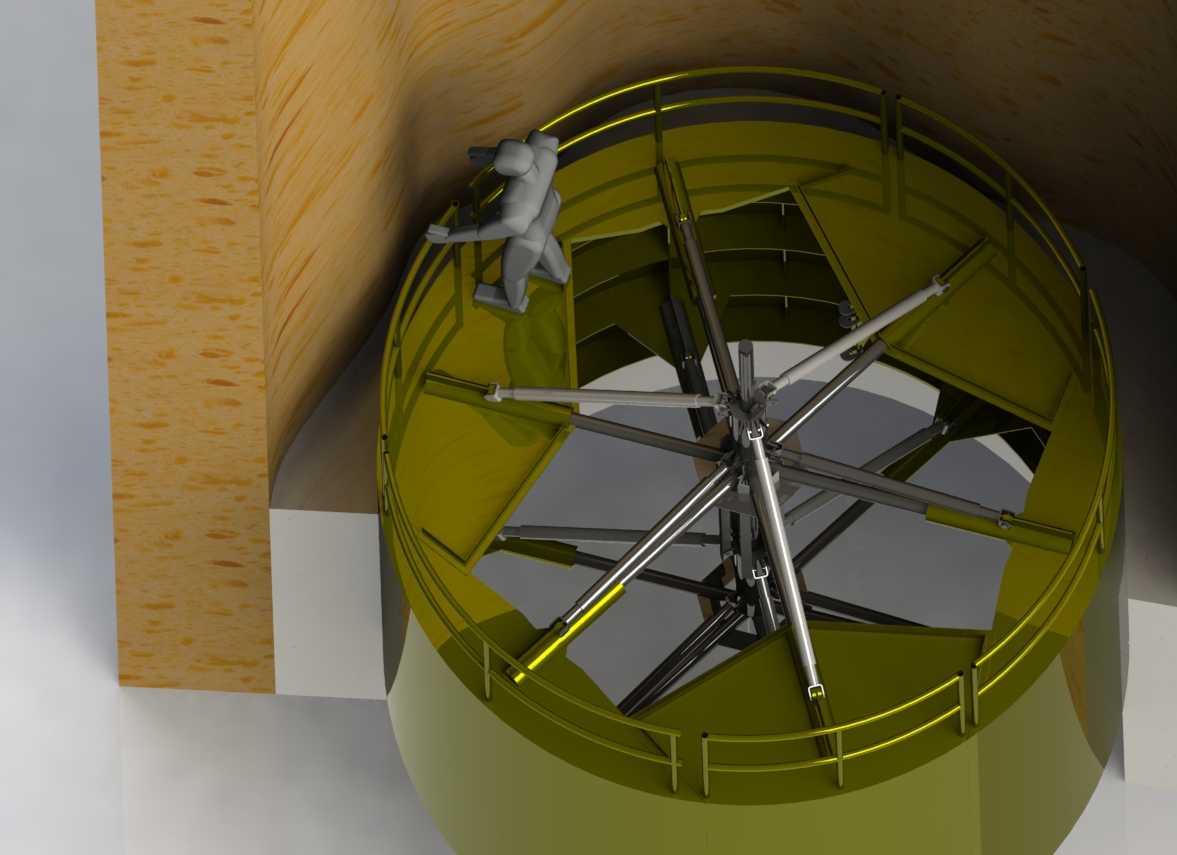

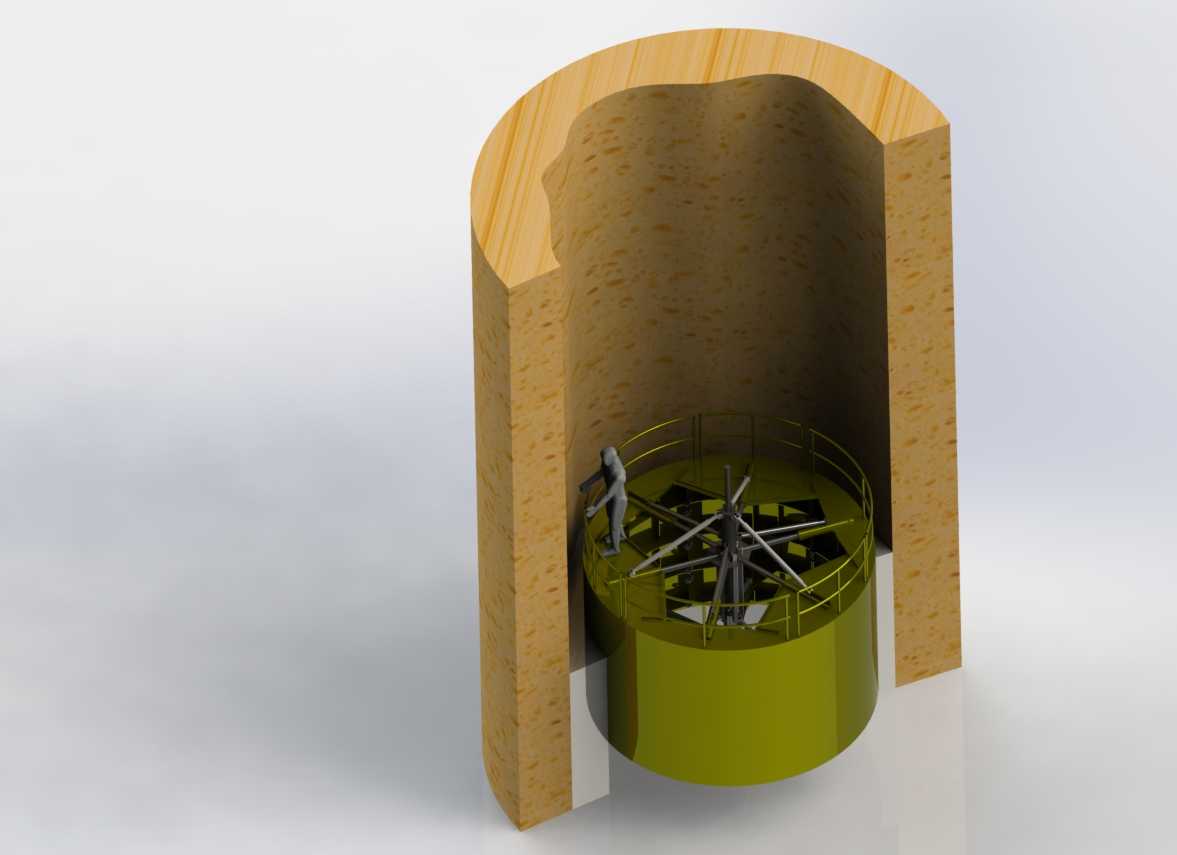

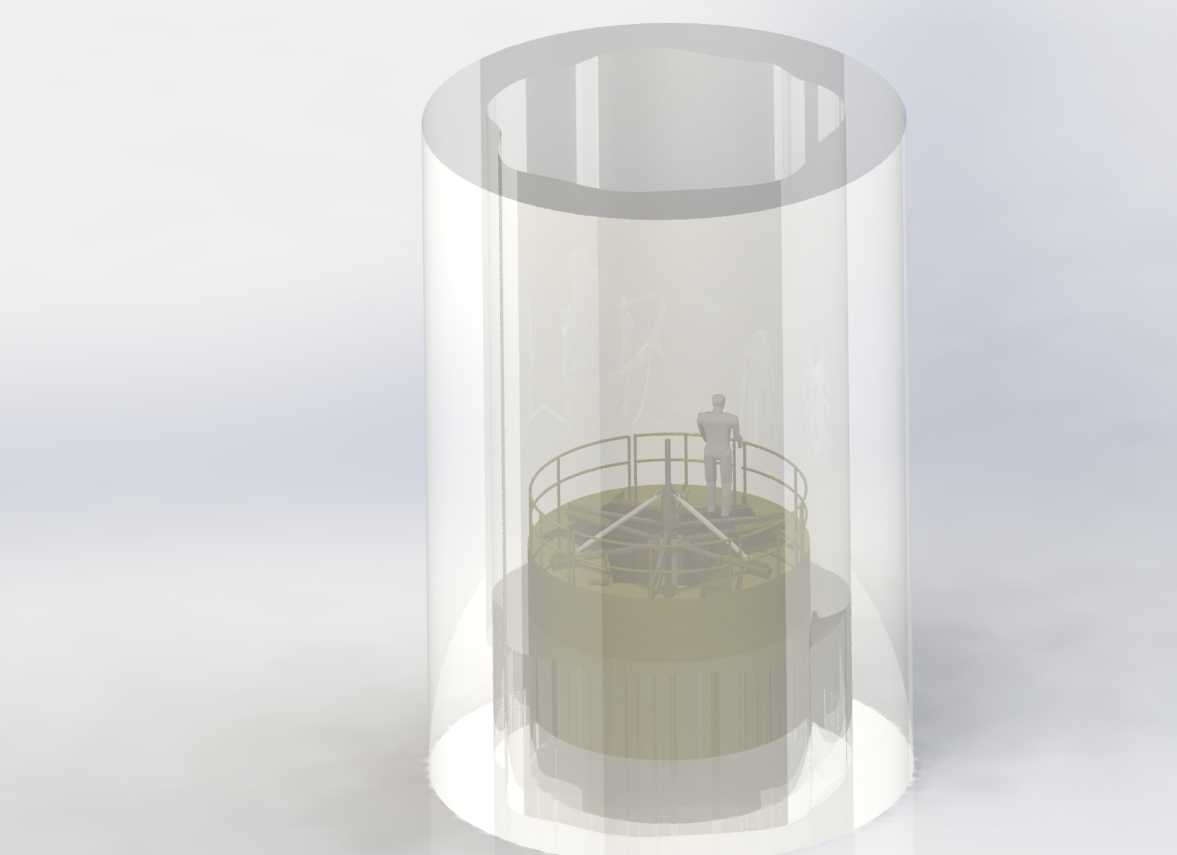

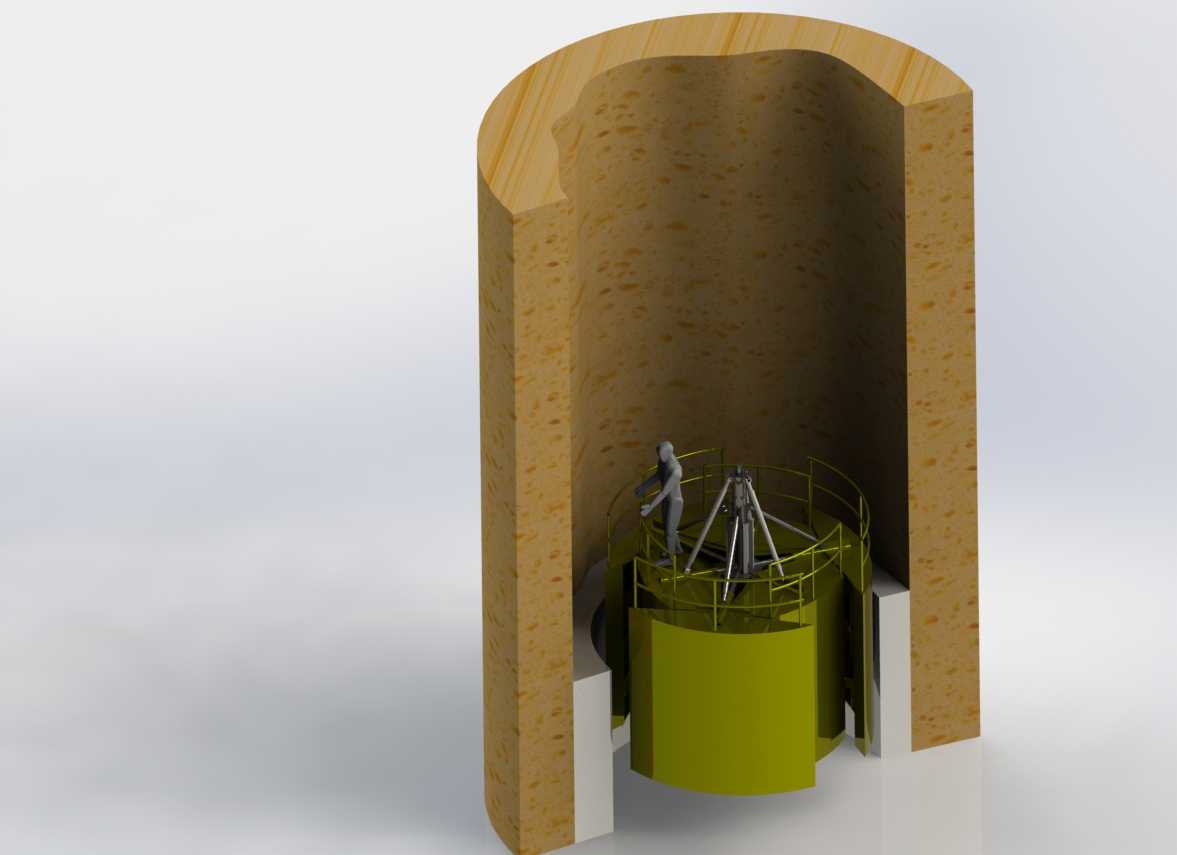

在深竖井、高落差垂直混凝土管道的现浇施工场景中，传统散拼模板存在拆装效率低、吊装点位多、成型精度难控制的痛点，这套垂直风管模板正是针对这类狭长垂直作业面开发的专用施工工装。整套结构采用圆形筒体作为主体成型框架，外围匹配待浇筑风管的内壁设计尺寸，可直接贴合绑扎完成的钢筋网片内壁就位，无需额外搭设复杂的内支撑排架，大幅压缩竖井内的作业空间占用。结构核心采用中心放射式支撑布局，以中心主轴为受力基点，多组可伸缩径向支撑杆件沿圆周均匀分布，杆件末端与筒体内壁的加强肋板铰接，每根支撑杆配套液压式伸缩调节结构，可在浇筑完成后同步收缩，带动整块筒体模板与混凝土内壁脱离，无需人工逐块拆卸模板拼板。整套模板的外围设置环形操作平台与防护栏杆，可供施工人员站立完成钢筋调整、混凝土振捣、脱模检查等作业，平台宽度满足单人携带工具通行的操作需求，护栏高度符合高空临边作业的防护要求，无需额外搭设独立的施工作业吊篮。设计阶段充分考虑了垂直吊装的作业逻辑，整套模板仅在顶部中心设置一个主吊点，配合起重机的单钩起升即可完成整体向上移位，移位过程中径向支撑处于锁止状态，保证筒体结构的圆度不会因吊装受力产生形变，移位到上一节浇筑段后，仅需微调径向支撑杆的伸出长度，即可快速完成模板定位，定位误差可控制在施工规范允许的范围内。模板筒体采用分片式拼接结构，单片板材的弧度经过精确计算，拼接处采用企口式密封结构，避免混凝土浇筑过程中出现漏浆问题，板材表面做耐磨脱模处理，减少混凝土粘附，提升成型风管内壁的光洁度。考虑到竖井内作业的通风需求，模板的支撑间隙预留了足够的通风通道，可配合施工通风管完成井下作业面的空气流通，避免深竖井作业的通风盲区。整套结构的受力经过验算，可承受混凝土浇筑时的侧压力与振捣产生的动载荷，支撑节点采用铰接设计，可抵消部分浇筑过程中的不均匀受力，避免模板局部变形。在安装边界上，模板的外径匹配常规垂直风管的设计内径规格，可根据实际项目的风管尺寸调整径向支撑杆的最大伸出长度，适配不同管径的现浇混凝土垂直风管施工，移位时的收缩量足够保证模板与混凝土壁面留有安全间隙，不会在起升过程中刮蹭已成型的混凝土内壁。
