轻量化拓扑优化L型轴承支撑构件

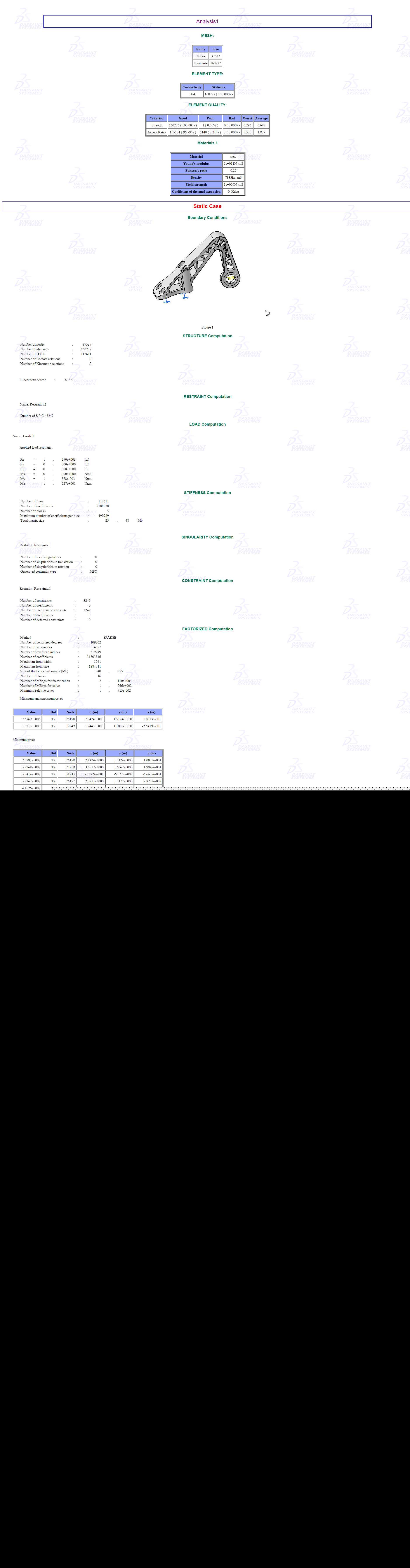

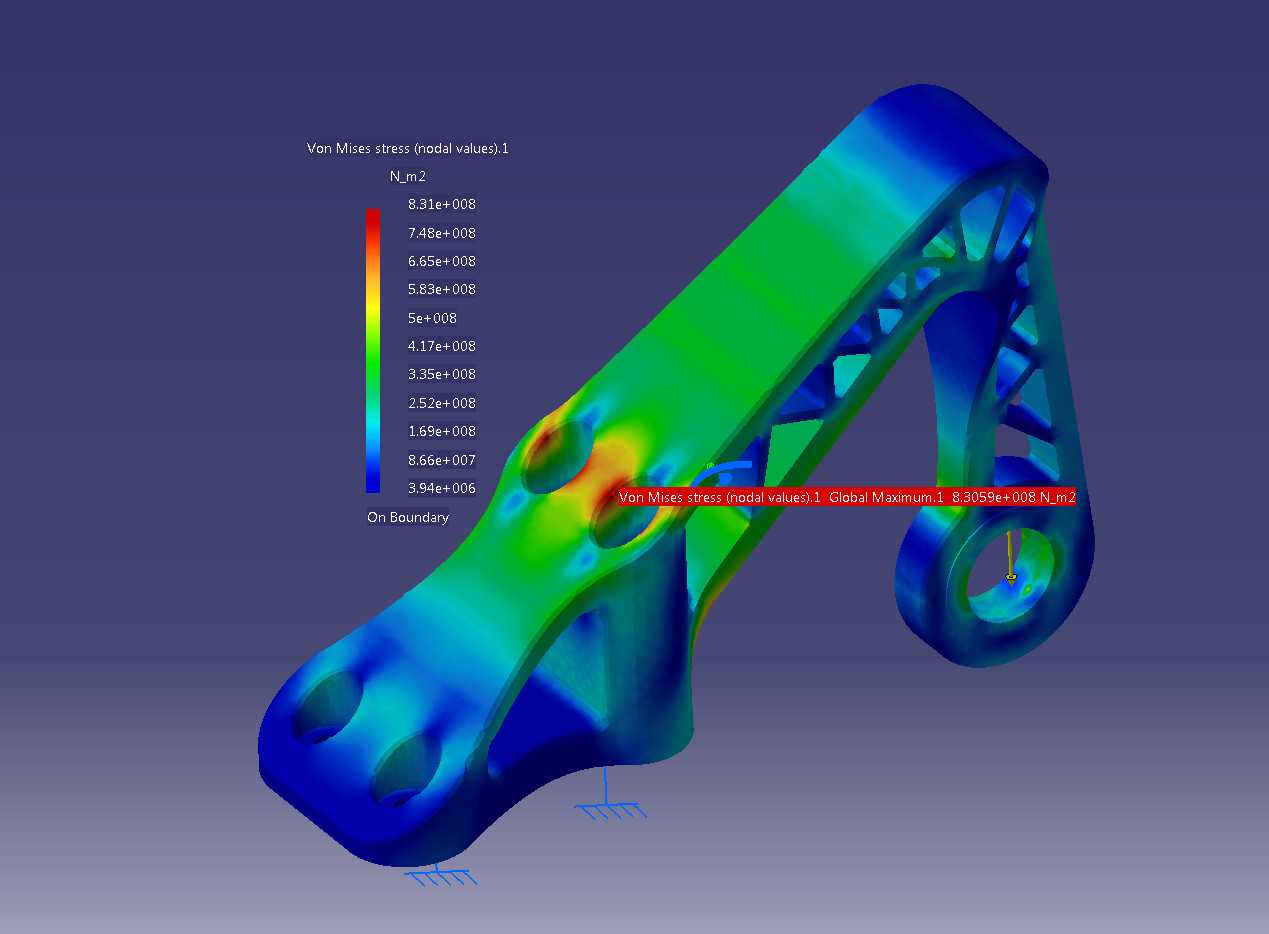

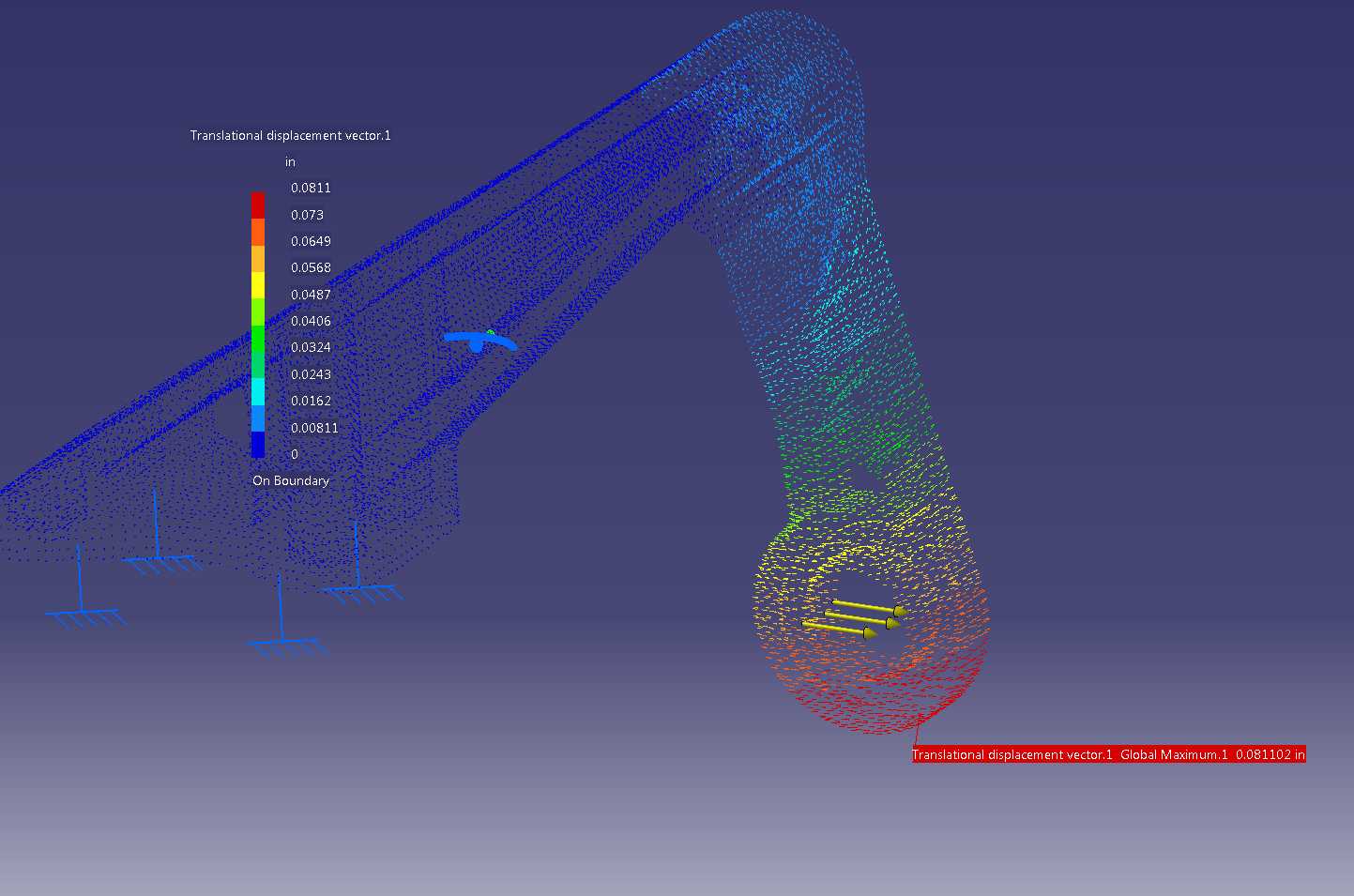

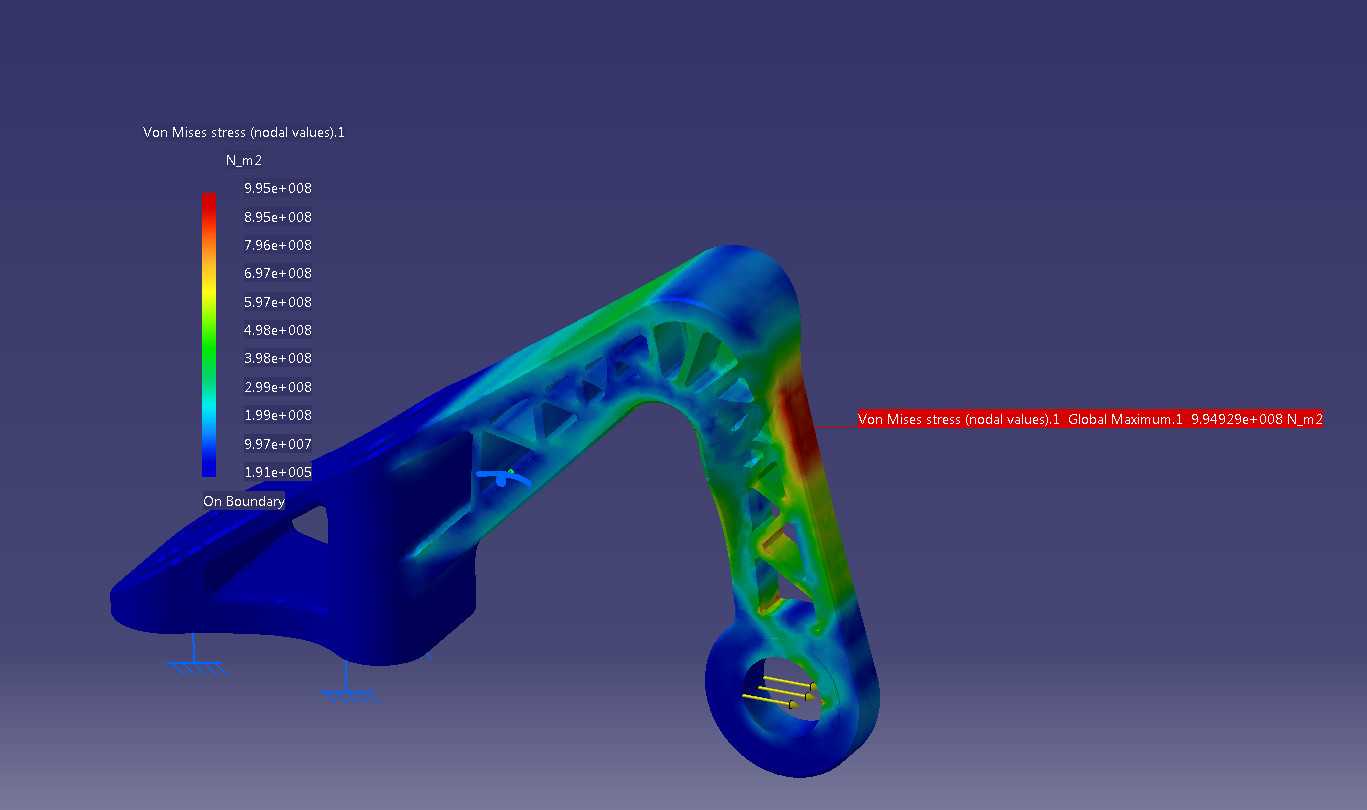

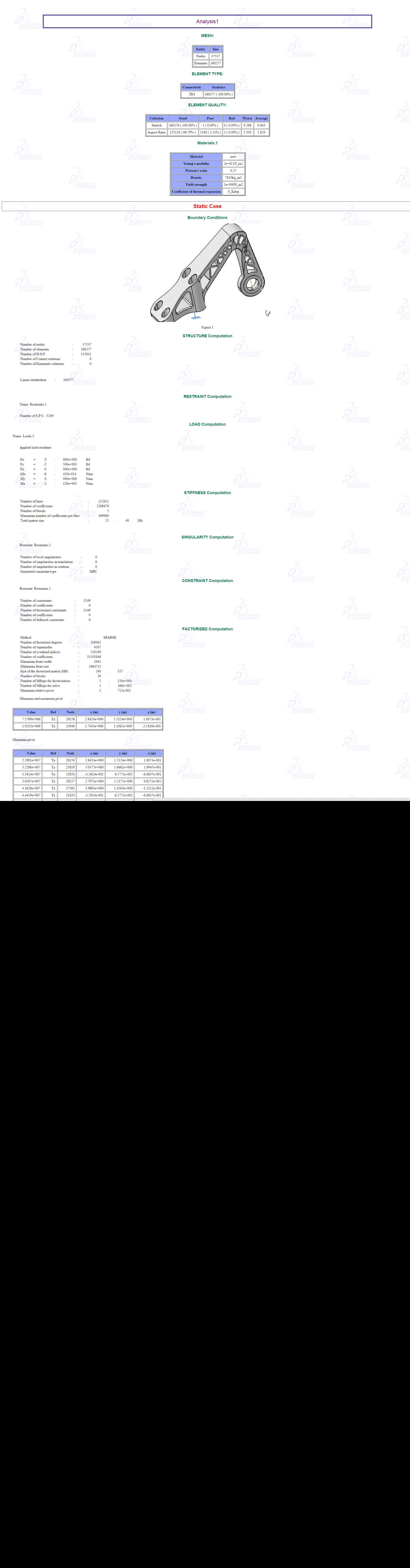

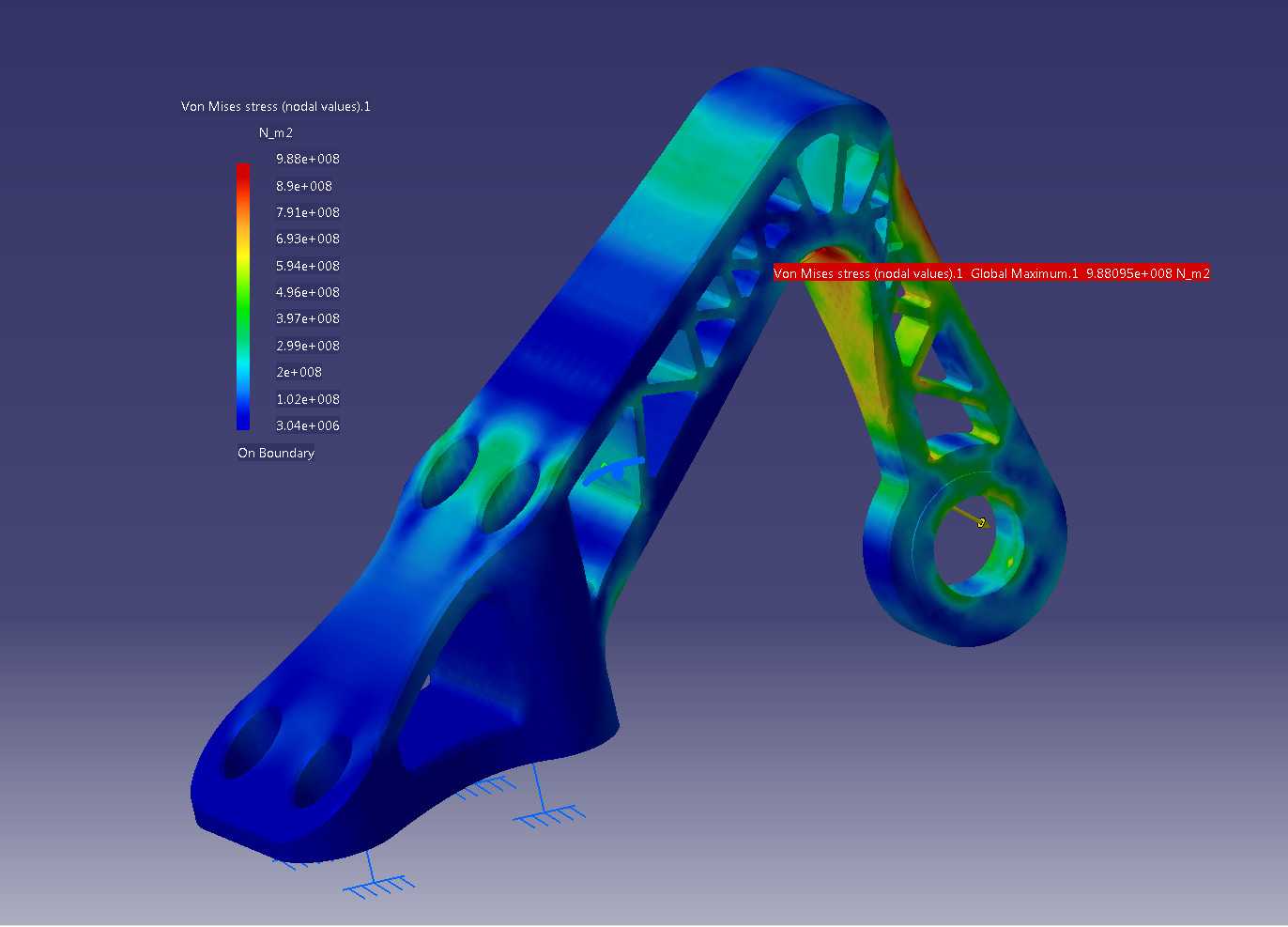

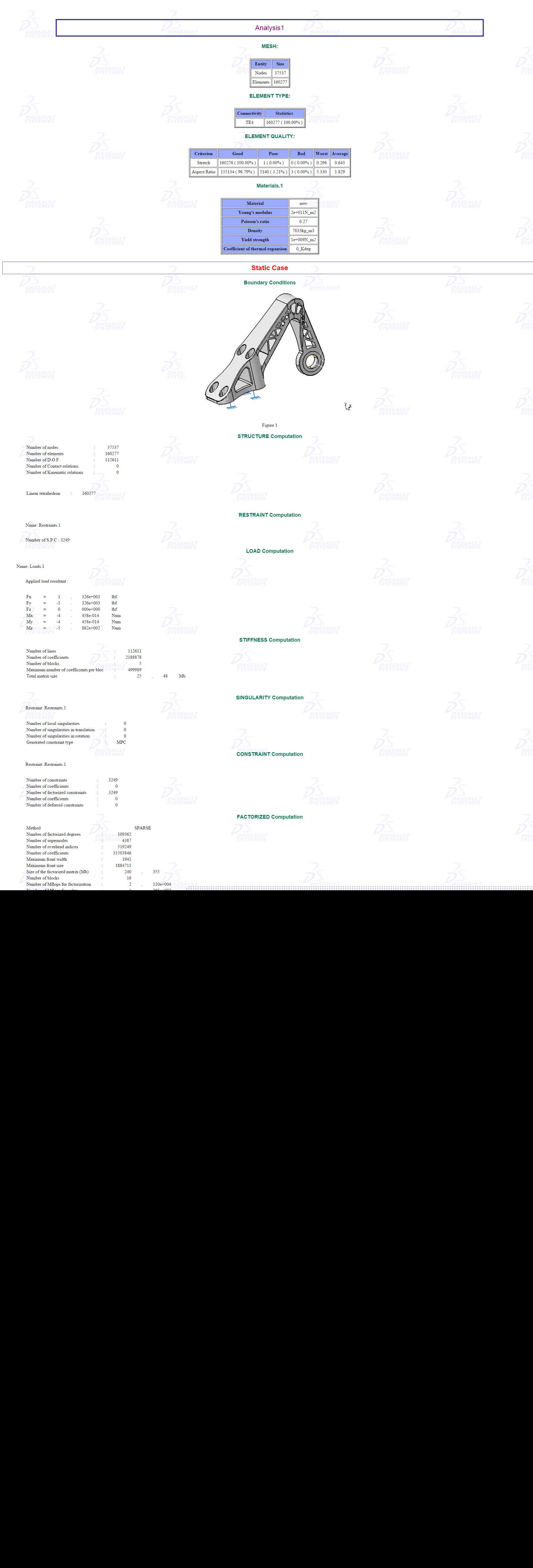

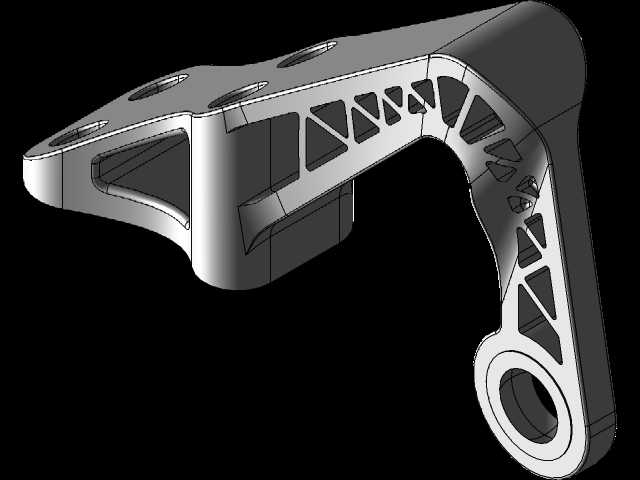

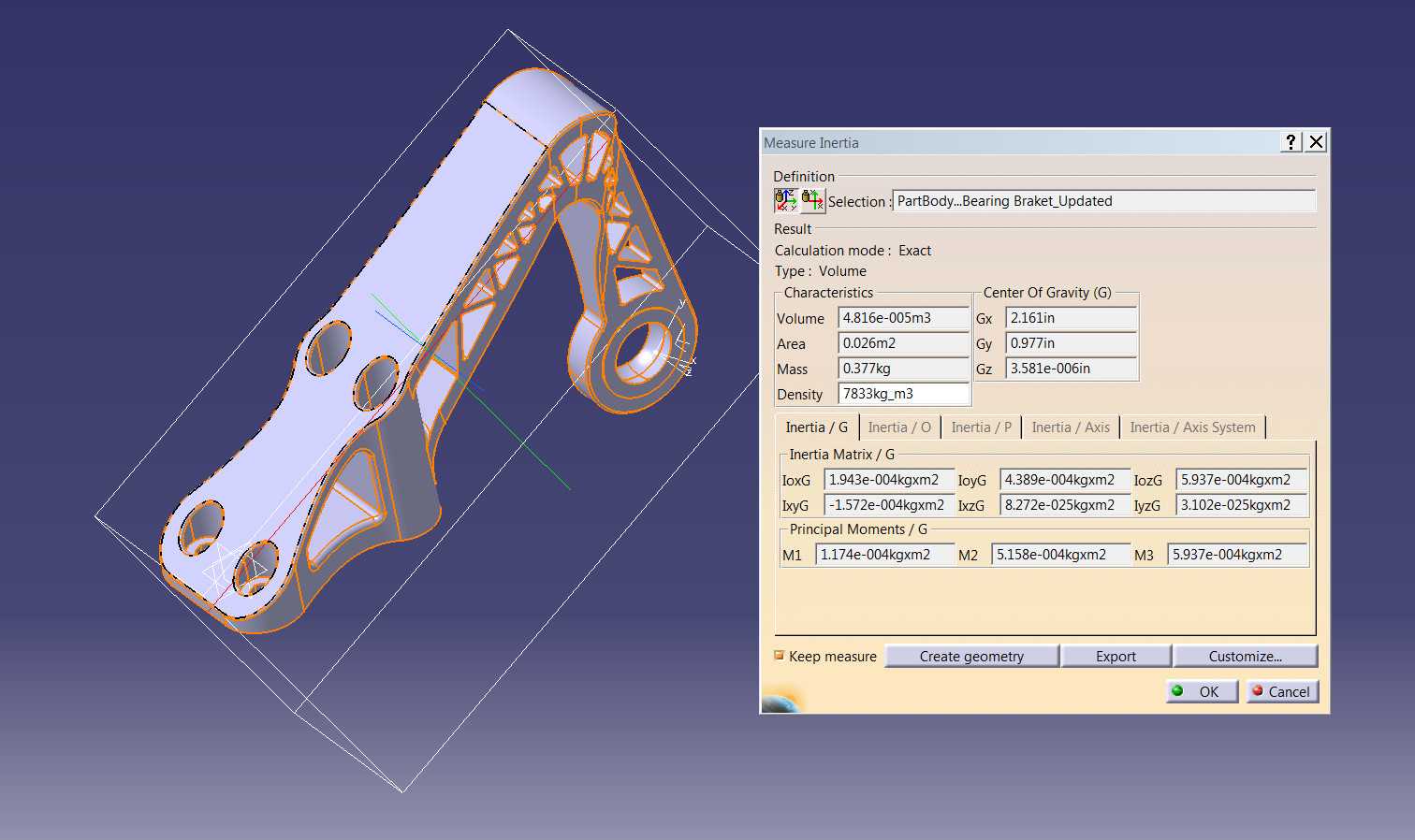

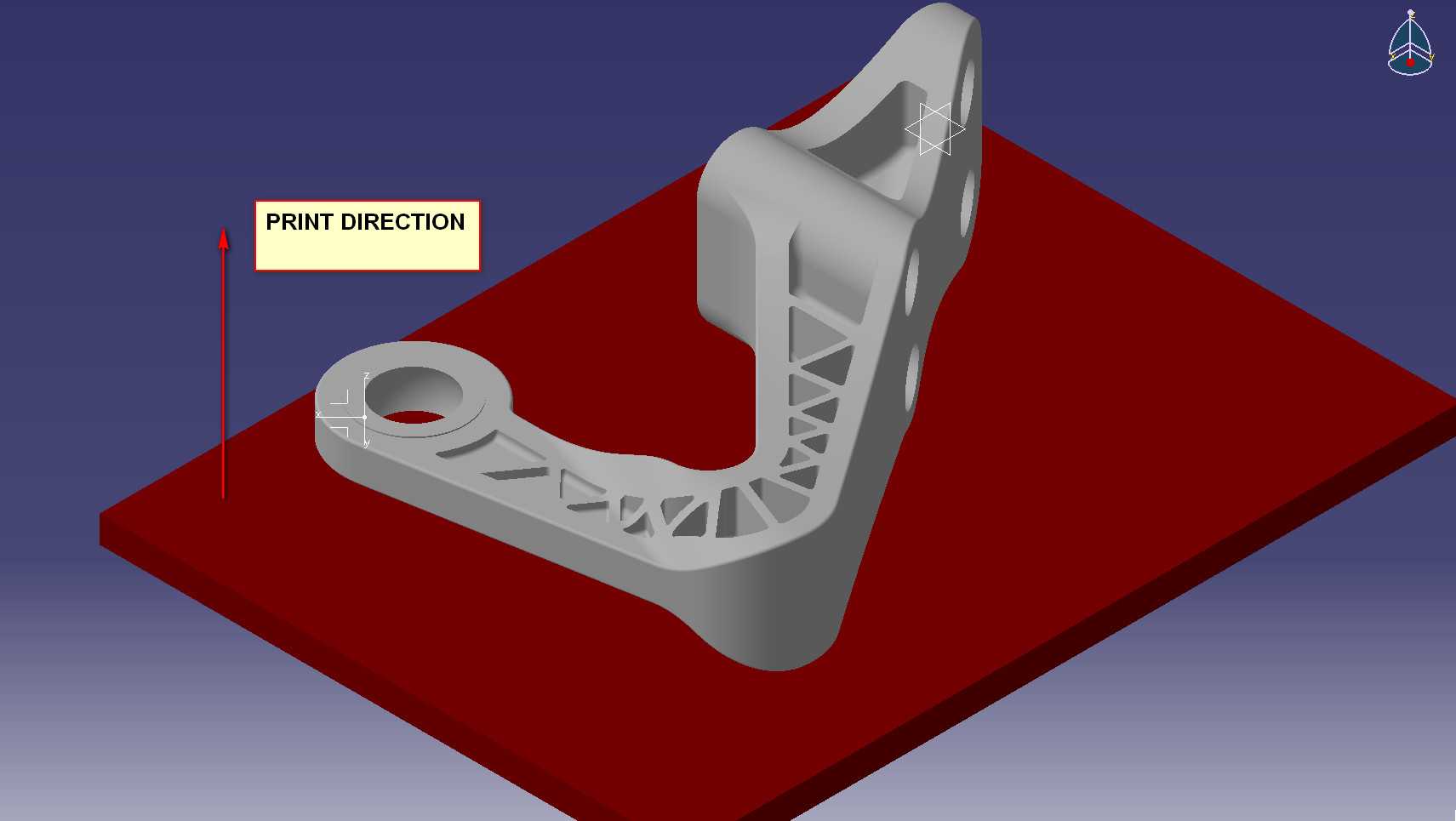

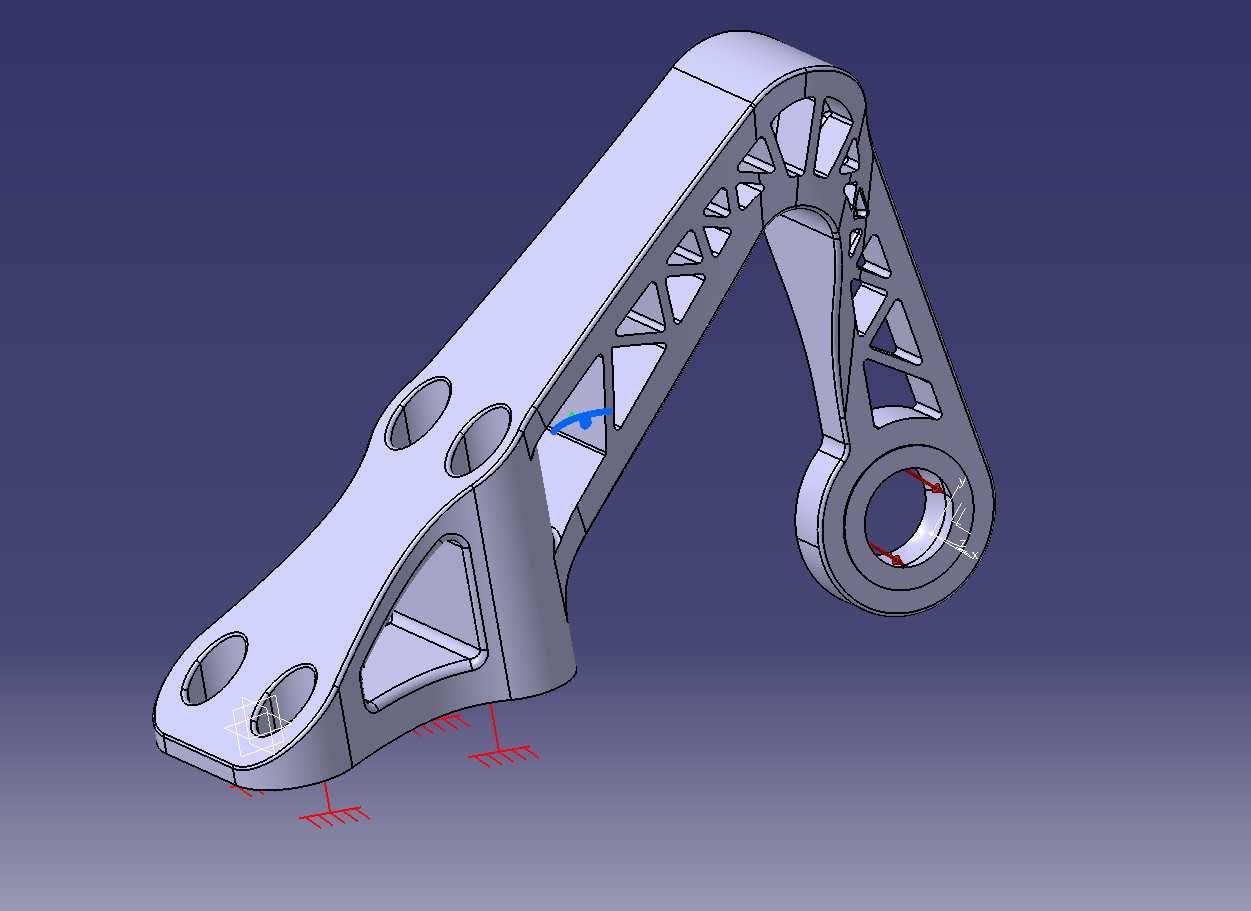

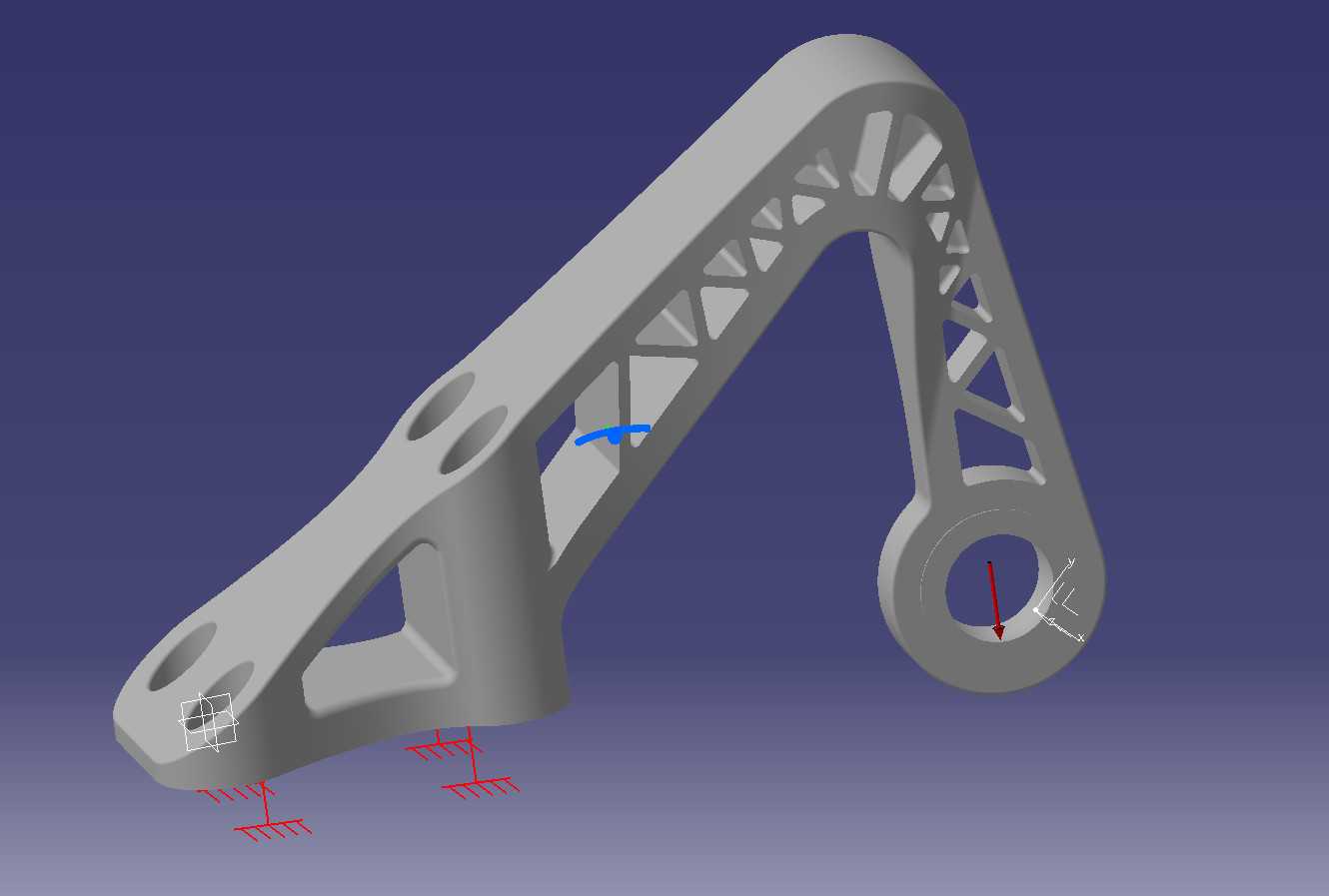

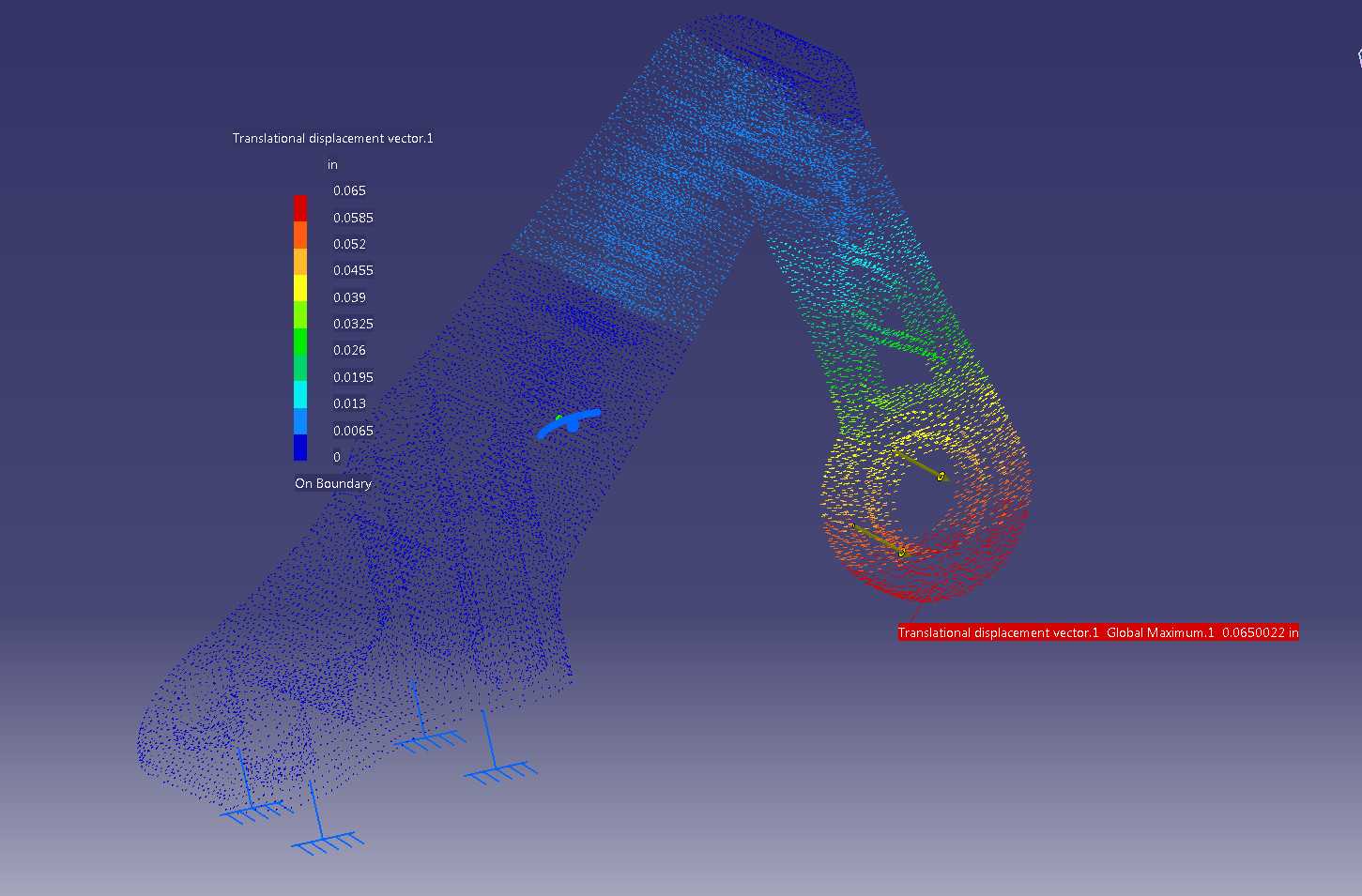

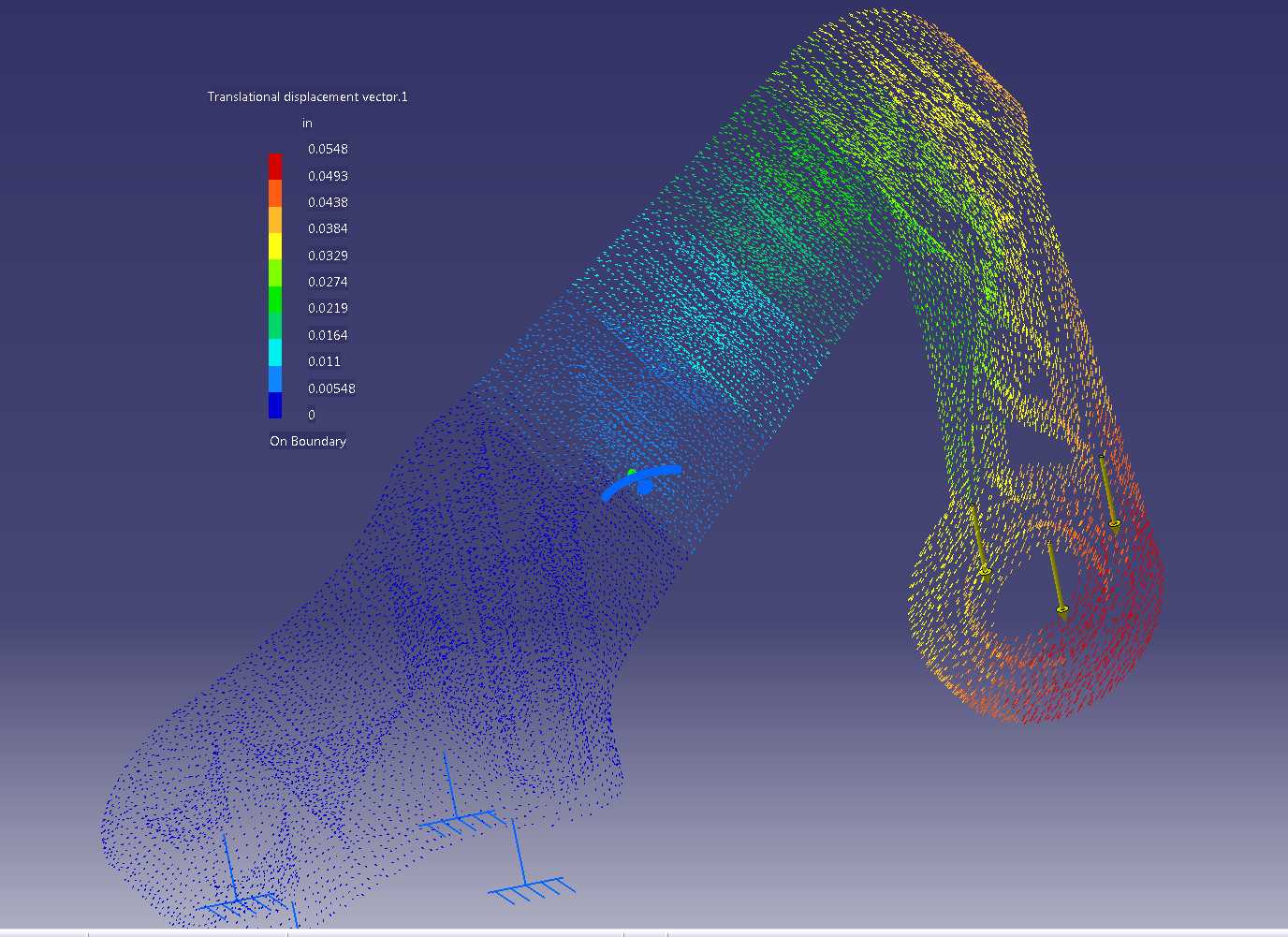

该支撑构件主要用于传动系统中轴承外圈的定位与载荷承接，常见于中小型自动化输送线、轻工包装设备的动力端安装位，也可适配小型试验台架的转轴支撑场景，替代传统厚重的一体式铸钢支撑件，在载荷冗余充足的前提下降低整体设备的自重占比。从结构形态来看，构件整体呈L型布局，一端为平面安装基座，设置两个沉头安装孔位，可通过螺栓直接固定在设备安装基面或型材框架上，安装面做了平面度公差管控，避免安装后出现附加弯矩影响轴承同轴度；另一端为带轴承安装孔的支撑臂，孔位内径适配常规深沟球轴承的外圈配合公差，孔端预留了轴承轴向定位的挡边空间，可防止轴承运行过程中出现轴向窜动。设计阶段通过有限元应力仿真完成拓扑优化，将非主要传力路径上的冗余材料全部去除，支撑臂内部采用镂空式筋格布局，既保留了传力路径上的材料强度，又将整体重量控制在0.377公斤，相比同载荷等级的传统实心支架减重超过40%。从应力云图的分布结果可以看到，构件最大应力集中在支撑臂与基座衔接的转角区域，以及轴承孔侧的载荷承接面，设计时在这两个位置做了局部加厚与圆角过渡处理，避免应力集中导致的疲劳断裂，其余区域应力水平均远低于材料屈服强度，可满足长期交变载荷下的使用需求。安装边界方面，基座两个安装孔的中心距适配常用40系列铝型材的槽口间距，无需额外加工转接板即可直接安装，支撑臂的轴承孔中心到安装基面的高度经过精准核算，可保证配套转轴安装后与传动轮系的中心高保持一致，避免出现皮带跑偏、齿轮啮合错位等问题。构件的镂空结构同时兼顾了散热需求，轴承运行过程中产生的热量可通过镂空筋条快速散出，降低轴承长期高温运行的失效风险，表面无多余的凸台与死角，后期设备维护时清理积尘也更为便捷。
