小型车辆用螺旋弹簧液压减震器结构设计

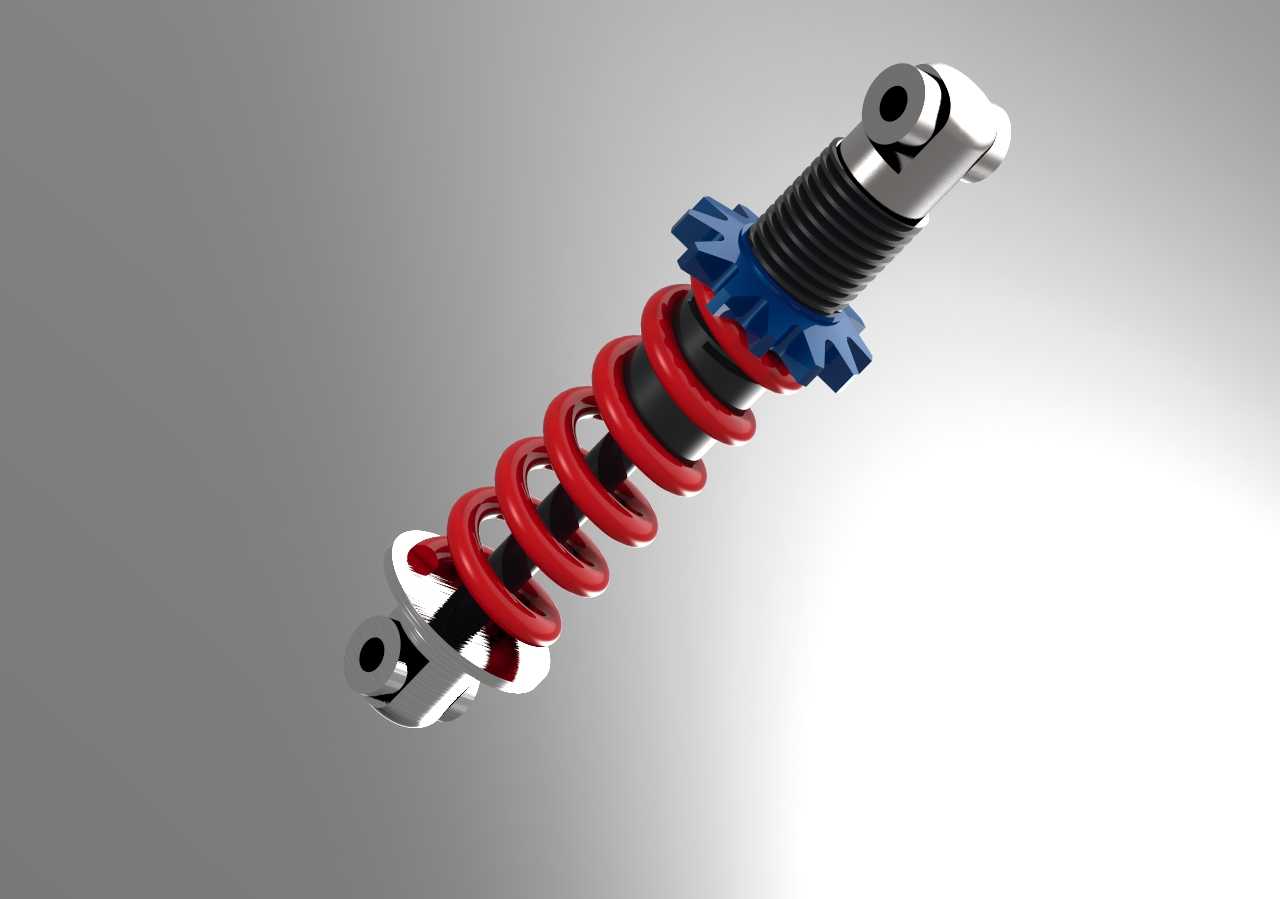

　　这款减震器的结构设计，核心围绕小型非道路车辆、轻型代步设备的悬挂缓冲需求展开，日常作业中常被应用在小型全地形车、电动代步车、轻型越野RC模型的行走悬挂系统中，核心作用是吸收路面颠簸传递的冲击动能，避免刚性冲击直接传递至车架，同时抑制弹簧吸震后往复回弹的余振，提升行走过程的轮组贴地性与车架稳定性。从结构拆分来看，整套部件采用同轴集成式布局，将螺旋复位弹簧与液压阻尼芯轴整合在同一轴线上，没有额外的旁通油路结构，整体径向尺寸控制紧凑，适配安装空间局促的小型行走设备。阻尼芯轴上下两端均采用叉耳式铰接结构，铰接孔内预留了衬套安装位，安装时可通过销轴与车架摆臂、轮组支座直接铰接，铰接端的转动自由度可适配悬挂跳动过程中的角度偏移，

　　避免芯轴承受额外的径向弯矩，延长密封件的使用寿命。中间的螺旋弹簧采用等节距圆柱螺旋设计，弹簧丝径、中径参数匹配预设的承载阈值，弹簧上下两端设置了带定位凸台的弹簧座，下端弹簧座集成了阻尼调节齿圈，通过旋转齿圈可改变弹簧预压缩量，适配不同的整车载荷需求，无需额外增加调整垫片。阻尼芯轴的外露活塞杆表面做了硬铬镀层处理，表面粗糙度控制在合理区间，降低往复运动过程中油封的磨损速率，活塞杆与外筒之间的密封采用多道叠合油封结构，可适应多尘、泥水飞溅的户外作业环境，避免阻尼液泄漏导致的阻尼失效。设计过程中优先考虑了安装边界的适配性，上下铰接孔的中心距在完全伸展状态下预留了足够的压缩行程，避免悬挂极限压缩时出现弹簧并圈、芯轴顶死的机械干涉问题，

　　同时弹簧的外径尺寸与周边摆臂、车架管件的间隙预留了足够的安全距离，跳动过程中不会出现剐蹭干涉。日常选型匹配时，可根据整车的簧下质量、预设的悬挂固有频率调整弹簧刚度与阻尼阀片的参数，这套结构的阻尼特性偏向线性阻尼，应对铺装路面、轻度非铺装路面的颠簸冲击时，缓冲表现平顺，不会出现初段过硬、末段支撑不足的问题，同时整体结构的零件数量少，后期维护拆解便捷，仅需更换油封、补充阻尼液即可完成常规保养，无需整体更换总成。
