内燃机传动用分体式连杆结构三维设计

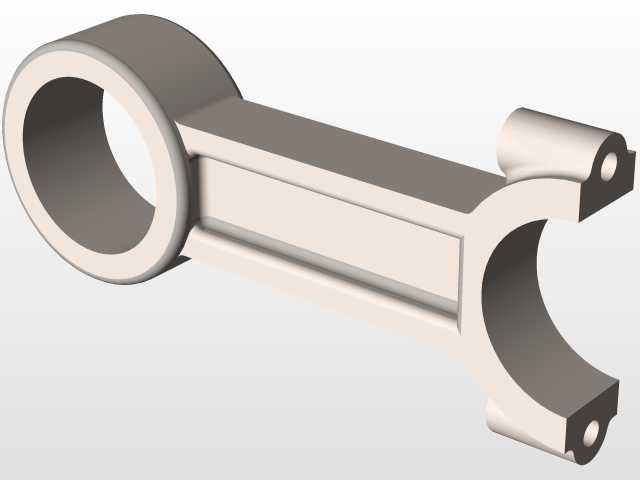

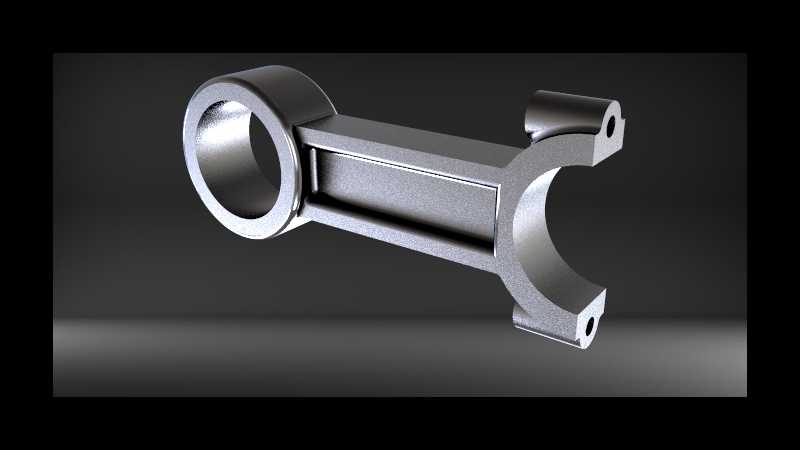

该连杆构件是内燃机曲柄连杆机构的核心传动部件，主要承担活塞与曲轴之间的动力传递作用，将活塞承受的燃烧爆发压力传导至曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，广泛应用于车用汽油机、柴油机、通用小型动力机械以及固定式发电机组的动力单元中。从结构设计来看，该连杆采用分体式大头设计，大头端为剖分结构，配套轴瓦安装位，可直接卡装在曲轴曲柄销上，无需额外拆解曲轴即可完成装配与检修，适配多缸内燃机的紧凑装配空间；小头端为整圆通孔结构，用于压装活塞销衬套，与活塞销形成转动副，工作过程中可随活塞摆动自适应调整角度，减少偏磨损耗。杆身采用工字形截面设计，在保证整体抗弯、抗扭强度的前提下，尽可能降低构件自身重量，减少高速往复运动产生的惯性力，适配高转速动力设备的运行需求，杆身与大小头的过渡区域采用大圆角平滑过渡，避免应力集中导致的疲劳断裂问题，可承受交变燃烧压力与惯性力的长期冲击。从安装边界来看，小头端孔径匹配对应排量机型的活塞销尺寸，大头端剖分后的内孔直径适配对应曲轴的曲柄销直径，杆身中心距严格匹配活塞行程与曲轴回转半径的设计参数，装配后可保证活塞在上止点、下止点位置的运行间隙符合设计要求，不会与气缸壁、曲轴平衡块产生运动干涉。大头剖分面采用平切口结构，配套两个定位螺栓孔，装配时通过高强度连杆螺栓紧固，保证大头轴瓦的抱紧力符合设计要求，高速运转时不会出现松脱错位。构件表面的金属质感为渲染效果，实际生产中该类构件多采用模锻工艺成型，毛坯经调质处理后再对大小头内孔、剖分面、螺栓孔进行精加工，尺寸精度与形位公差可满足量产内燃机的装配要求，工作过程中可承受最高十余吨的爆发压力冲击，长期运行下的疲劳寿命满足动力设备的全生命周期使用需求。
