机械传动用金属摇臂结构件

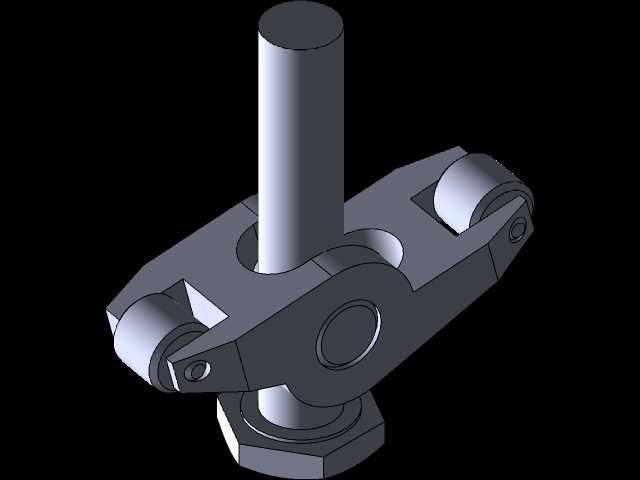

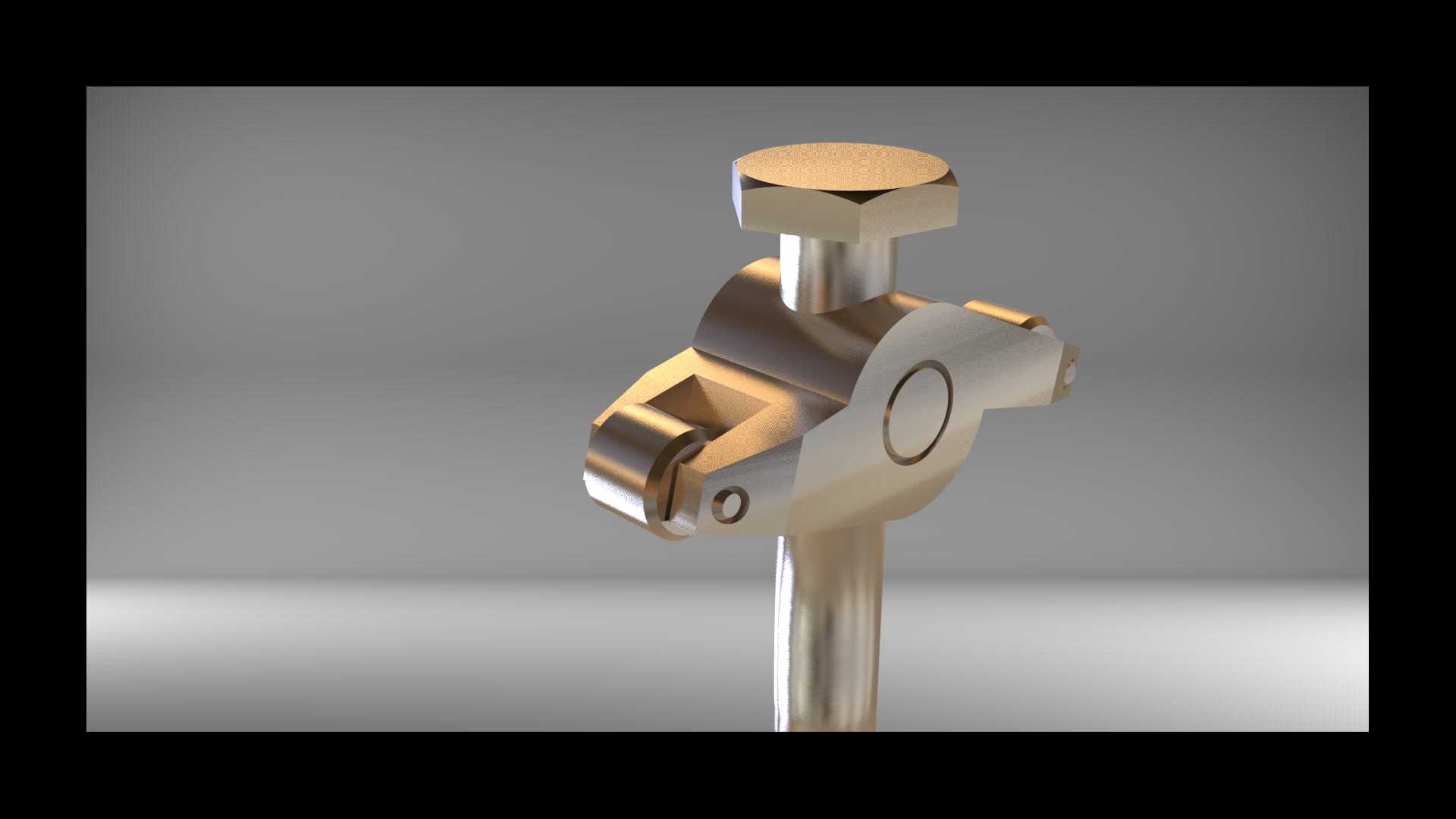

　　这类摇臂构件多应用在中小功率传动的手动调节机构、内燃机气门传动组、工装夹具的锁紧联动结构中，核心作用是将输入端的摆动作用力转化为受控端的直线位移或者角度偏转，在手动工装、小型动力设备的操纵系统里承担力的传递与换向功能。从结构设计来看，该构件采用分体铰接式布局，主体为带中心安装通孔的块状基体，上端预留外六角螺栓的穿装位，可通过标准紧固件实现与外部操纵杆的刚性连接，基体两侧延伸出带铰接孔的支耳结构，支耳内预留销轴安装空间，可与从动连杆形成转动副，铰接孔的同轴度公差控制在IT7级，避免传动过程中出现卡滞、偏磨问题。设计阶段优先考虑受力传递路径的合理性，将主体受力截面设置为变截面结构，在螺栓穿装、铰接支耳等应力集中区域做了圆角过渡处理，

　　减少交变载荷下的应力集中风险，整体材质选用调质结构钢，表面做金属质感处理，兼顾结构强度与外观辨识度。安装边界方面，中心通孔的直径适配常用直径的操纵杆，安装后摇臂的摆动角度范围可覆盖正负30度的调节行程，两侧铰接支耳的孔位间距符合通用小型连杆的安装尺寸，无需额外改制即可与标准规格的连杆、销轴完成装配。实际应用中，这类摇臂在手动压紧夹具上使用时，可通过扳动上端的螺栓头部带动摇臂绕中心轴转动，拉动铰接的压杆实现工件的快速压紧，压紧力可通过调整铰接点的位置实现线性调节；在内燃机配气机构中使用时，摇臂可将凸轮轴的顶升力传递给气门杆，实现气门的定时开闭，铰接部位的衬套预留润滑脂存储槽，可降低长期往复运动的磨损量。结构建模过程中，

　　对所有转动配合面预留了合理的间隙量，铰接孔与销轴的配合选用H7/h6的间隙配合，既保证转动灵活性，又避免间隙过大导致的传动空程，主体的非配合面做了均匀的壁厚处理，避免铸造或者机加工过程中出现壁厚不均导致的变形问题，上端的螺栓头接触面做了锪平处理，保证紧固件安装后端面贴合紧密，不会出现受力偏斜的情况。
