精灵球造型球形闭合壳体结构设计

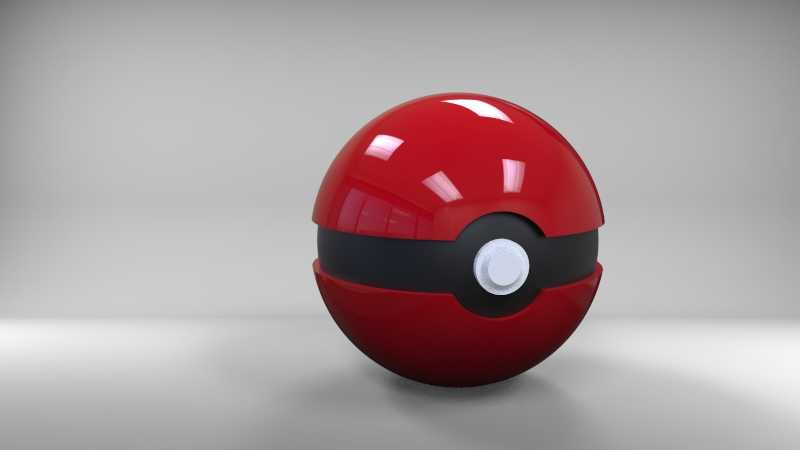

这款球形闭合结构采用上下半球对合的经典分模设计，整体为正球形轮廓，中部设置一圈环形黑色饰带作为上下壳体的衔接分界，中心位置设置圆形按压式卡扣按键，作为壳体开合的触发结构。从结构设计角度看，上下半球的配合面采用止口定位设计，可保证合模后无错位偏移，配合面处预留0.1mm的装配间隙，既满足开合的顺畅度要求，也能避免长期使用后出现磨损卡滞。中部环形饰带采用嵌入式安装结构，与上下半球的环形凹槽过盈配合，装配后无凸起缝隙，保证整体球面的顺滑度。中心按键采用阶梯轴结构，内置复位弹簧安装位，按键与壳体安装孔之间预留0.05mm的滑动间隙，按键表面做圆弧过渡处理，与整体球面曲率保持一致，按压行程控制在2mm，触发反馈清晰。该结构可应用于创意收纳摆件、潮玩手办配件、小型礼品包装盒等场景，作为桌面摆件时，球面底部可做小范围平面切边处理，形成稳定的放置支撑面，无需额外支架即可平稳放置在水平台面上，切边高度控制在3mm以内，不会破坏整体球形的视觉完整性。建模过程中优先采用旋转凸台命令生成上下半球的基础轮廓，再通过拉伸切除命令加工出中部的环形凹槽与按键安装孔，环形饰带单独建模后通过装配约束与主体配合，所有棱边均做R0.2mm的圆角处理，避免锐边造成的划伤风险，也让外观质感更顺滑。结构强度方面，壳体壁厚统一设置为2mm，可满足普通ABS或PLA材质的3D打印强度要求，按键位置的壁厚做局部加厚处理至3mm，避免频繁按压导致的结构断裂。上下半球的卡扣配合位设置在按键后方，采用楔形卡扣设计，合模时自动卡紧，按压按键时推动卡扣脱开即可实现上半球弹开，弹开角度控制在30度，既方便取放内部空间的小物件，也不会因为开度过大导致连接结构损坏。内部为空心腔体结构，有效容积可根据整体外径调整，常规100mm外径的版本内部可容纳直径60mm以内的小型物件，腔体内部无多余加强筋，保证空间利用率最大化，若作为密封收纳使用，可在上下半球的配合止口处增设环形密封圈安装槽，适配直径1.5mm的硅胶密封圈，实现基础的防尘防水效果。
