内燃机动力传递用曲轴结构设计

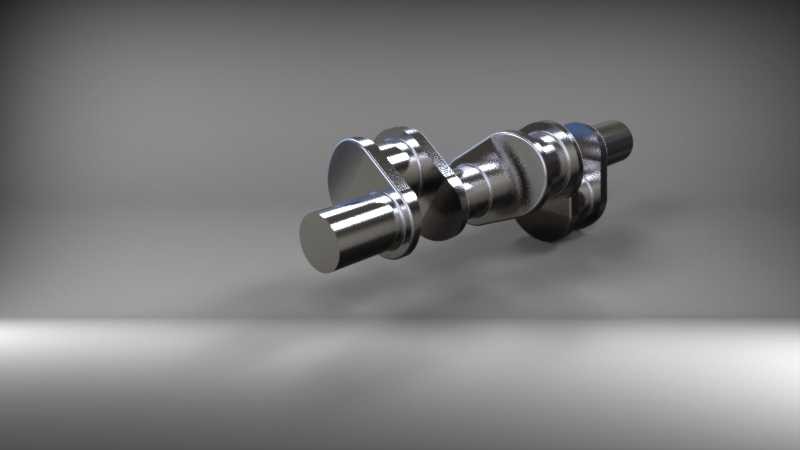

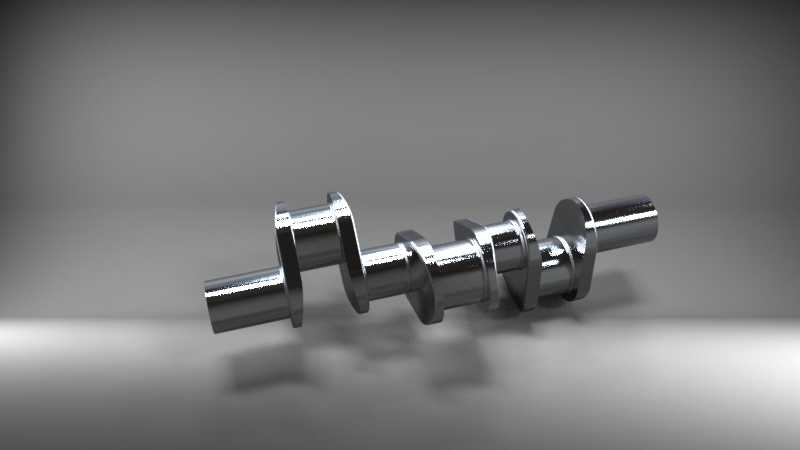

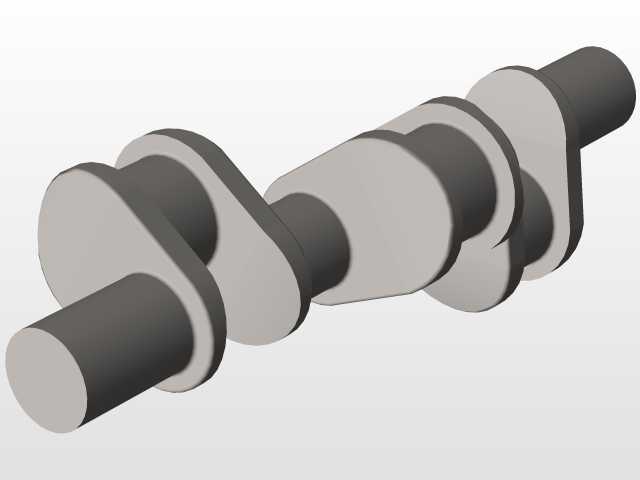

　　曲轴作为内燃机核心动力转换部件，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，广泛适配于车用内燃机、小型通用动力机组、工程机械动力单元等场景，是动力输出链路中承载交变载荷的关键结构件。从结构设计逻辑来看，该曲轴采用整体式锻造结构布局，主轴颈与连杆轴颈的重叠度经过匹配调校，能够在紧凑的缸体安装空间内，平衡曲柄半径与轴颈强度的矛盾，既保证活塞行程满足排量设计要求，又能控制曲轴整体轴向尺寸，适配直列双缸动力单元的缸心距布局。轴颈表面的圆角过渡采用多段圆弧相切设计，可有效降低应力集中系数，应对做功冲程中爆发压力带来的交变弯曲载荷与扭转载荷，避免长期运行过程中出现圆角处疲劳裂纹的风险。在安装边界层面，两端主轴颈的同轴度公差控制在微米级，

　　可直接适配标准规格的滑动轴承轴瓦，前端输出端的轴径尺寸匹配常用的皮带轮、正时齿轮安装位，无需额外加装转接套即可完成前端轮系的装配，后端法兰的螺栓孔分布圆直径符合通用动力输出接口标准，可直接对接飞轮总成与离合器组件，减少整机装配时的适配调整工作量。油道设计采用斜向贯通式布局，从主轴颈表面的进油口直接连通至连杆轴颈表面，可借助主轴旋转过程中产生的油压差，将压力润滑油持续输送到连杆轴瓦摩擦副表面，保证高转速工况下的润滑可靠性，避免轴瓦出现干磨烧蚀的问题。平衡块的外形轮廓经过动平衡校核，与曲柄臂采用一体化成型结构，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行过程中的振动幅值，减少动力传递过程中的能量损耗，

　　同时降低配套轴承的径向载荷冲击。在实际选型适配过程中，该结构的曲轴可覆盖小排量通用汽油机、小型柴油动力机组的功率输出需求，轴颈的硬化层深度经过匹配设计，能够承受长期高负荷运转下的磨损，日常维护仅需按照保养周期更换润滑油与轴瓦即可，无需对曲轴本体进行额外的强化处理。
