外六角螺栓与六角螺母组合三维建模作品

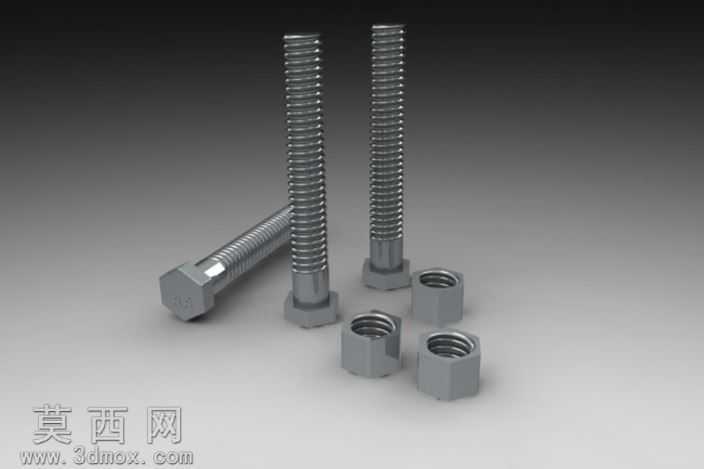

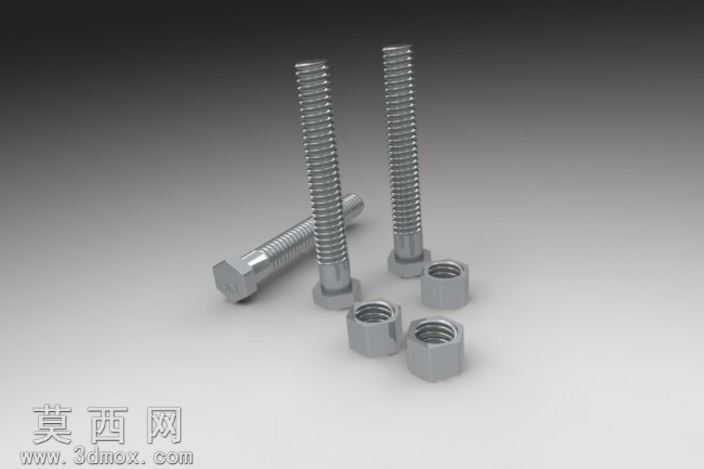

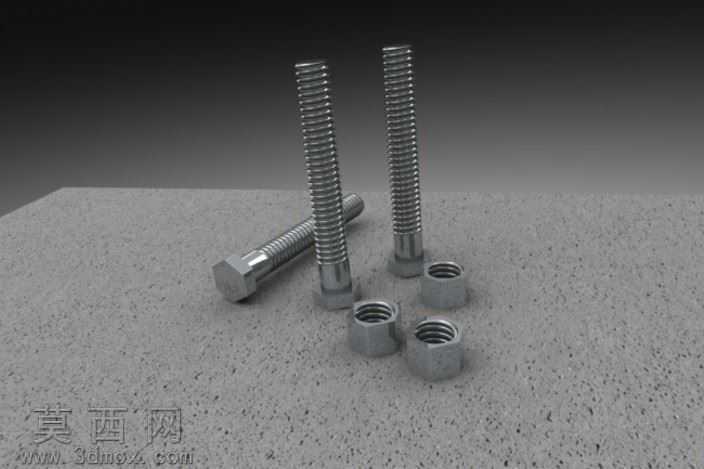

本作品为外六角螺栓与六角螺母组合的三维建模成果，建模过程以机械设计标准为核心依据，严格遵循公制螺纹的参数规范开展结构搭建。建模阶段首先完成螺栓主体的结构绘制：先绘制外六角头部的正六边形截面，通过拉伸特征生成螺栓头部实体，再绘制螺杆部分的圆柱基体，随后依据普通螺纹的牙型参数，通过螺旋线引导、牙型轮廓扫描切除的方式生成外螺纹结构，过程中精准控制螺纹大径、中径、小径以及螺距的参数匹配，保证螺纹特征符合通用紧固件的尺寸公差要求，同时对螺栓头部与螺杆的衔接处做了符合工艺要求的圆角过渡处理，还原实际零件的加工倒角特征。针对六角螺母的建模，先绘制正六边形基体拉伸生成螺母主体，再通过旋转切除生成螺母端面的倒角结构，内螺纹部分同样采用螺旋线配合牙型轮廓扫描生成，严格保证内螺纹参数与配套螺栓的外螺纹参数完全匹配，可实现虚拟装配下的螺纹旋合效果，还原真实紧固件的配合逻辑。材质与渲染阶段，为整套紧固件赋予了碳钢镀锌的金属材质，调整材质的金属度、粗糙度参数还原镀锌钢材的亚光金属质感，同时添加了细微的表面颗粒纹理模拟实际五金件的表面处理效果；场景搭建采用了磨砂质感的承载平面作为展示基底，设置了柔和的三点布光方案，主光从侧上方打亮零件主体突出金属反光特性，辅光弱化阴影的死黑区域，轮廓光勾勒零件边缘提升立体感，最终渲染效果真实还原了紧固件的金属质感与结构细节。设计过程中充分考虑了标准件的通用互换性，所有结构尺寸均参考通用紧固件的国家标准参数设定，既保证了模型的视觉展示效果，也可用于机械装配场景的虚拟演示、紧固件选型参考以及机械结构教学演示使用，模型的螺纹特征做了合理的细节优化，在保证视觉精度的同时兼顾了模型的使用流畅度，避免过度冗余的面数影响装配调用效率。
