车库排水沟长条形格栅盖板三维设计

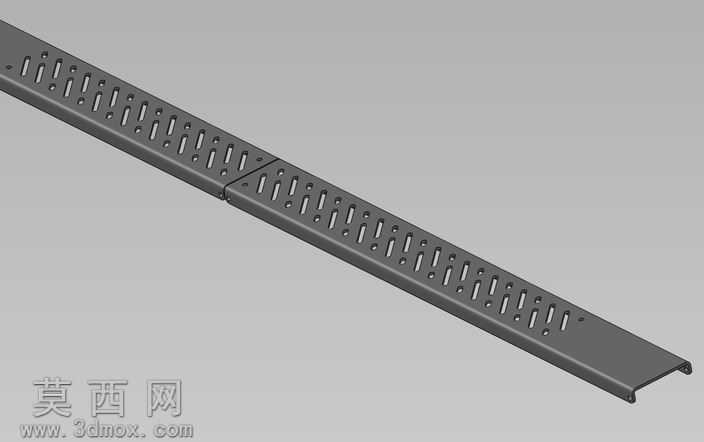

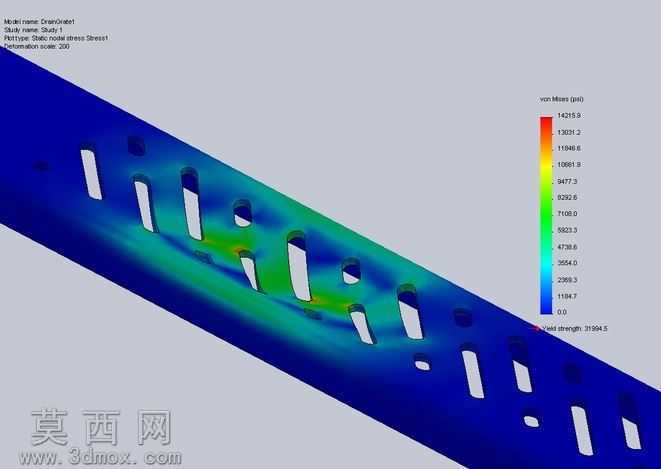

本作品为适配车库场景的长条形排水沟盖板三维建模成果，建模阶段依托参数化设计逻辑搭建整体结构，首先根据车库排水沟的常规铺装尺寸确定盖板的整体长度、宽度与壁厚参数，主体采用长条形槽式结构，两侧设置向下弯折的承托边，可直接卡入排水沟边沿的预留卡槽，无需额外固定件即可完成安装定位，适配车库日常通车、行人的承重需求。盖板表面的排水孔采用长圆形腰型孔设计，建模时通过线性阵列命令完成孔位排布，孔位沿盖板长度方向均匀错位排列，既保证足够的排水通流面积，避免车库地面积水倒灌，又能保证盖板表面的整体结构强度，防止车辆碾压时出现孔位开裂、变形问题；相邻两段盖板的拼接位置设置有凹凸契合的定位结构，安装时可快速对齐，避免多段铺装后出现接缝错位、高低差的问题。材质设置阶段，将盖板主体赋予改性工程塑料材质，调整材质表面的哑光磨砂质感，还原实际产品防滑、耐磨损、抗腐蚀的特性，适配车库潮湿、多油污、频繁碾压的使用环境。设计过程中同步完成了结构受力的有限元分析验证，模拟车辆轮胎碾压的载荷工况，校核盖板的应力分布与形变位移量，针对应力集中的孔边、弯折位置做了圆角过渡优化，将局部应力峰值控制在材料许用应力范围内，避免长期使用出现断裂损坏。渲染阶段采用柔和的漫反射光照环境，清晰呈现盖板的整体轮廓、孔位排布细节与拼接结构，直观展示产品的实际形态与安装适配性，整体结构设计兼顾排水效率、承重性能与安装便捷性，可直接用于车库排水系统的配件选型、产品开模生产参考。
