V型六缸双涡轮增压动力装置结构

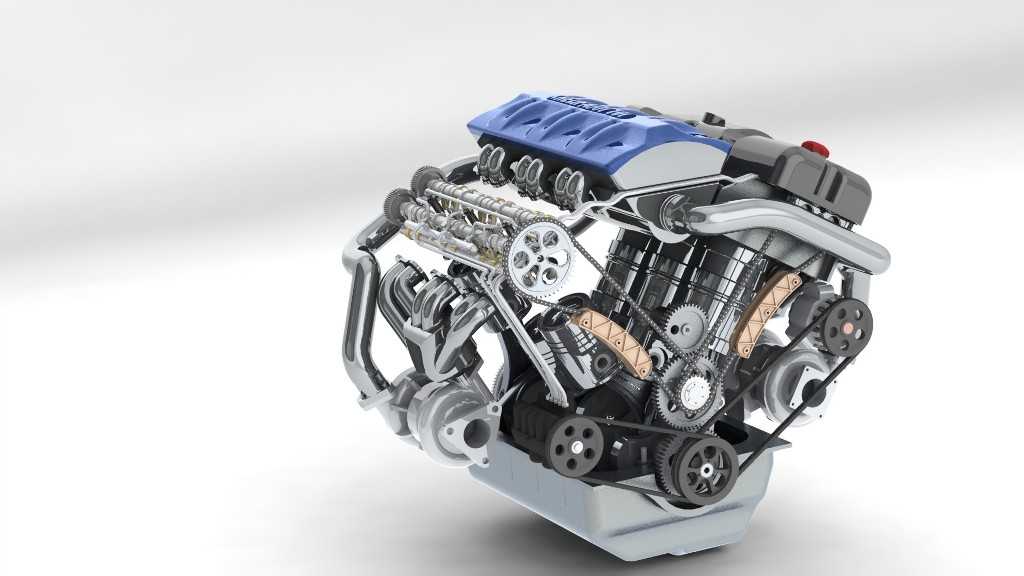

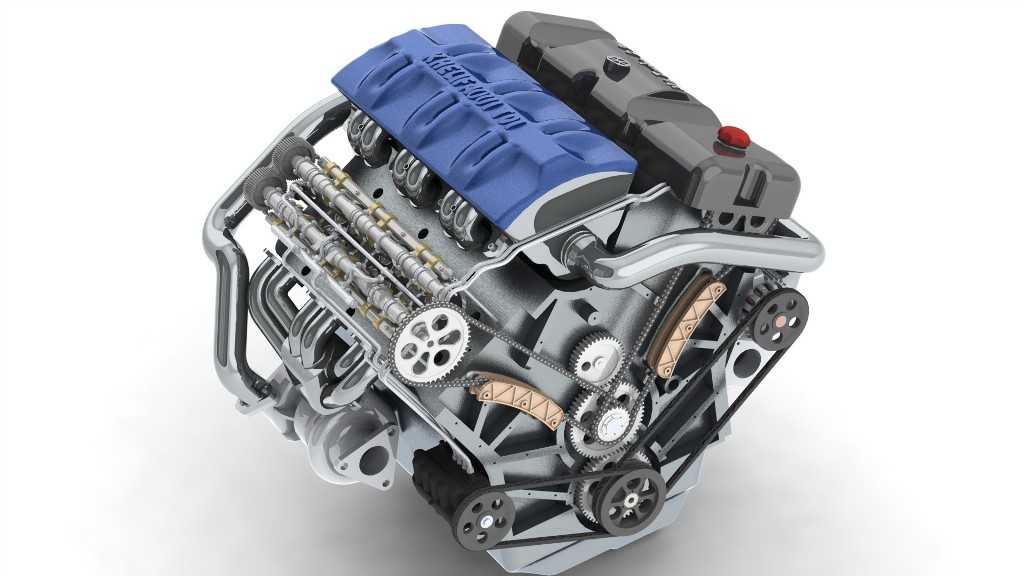

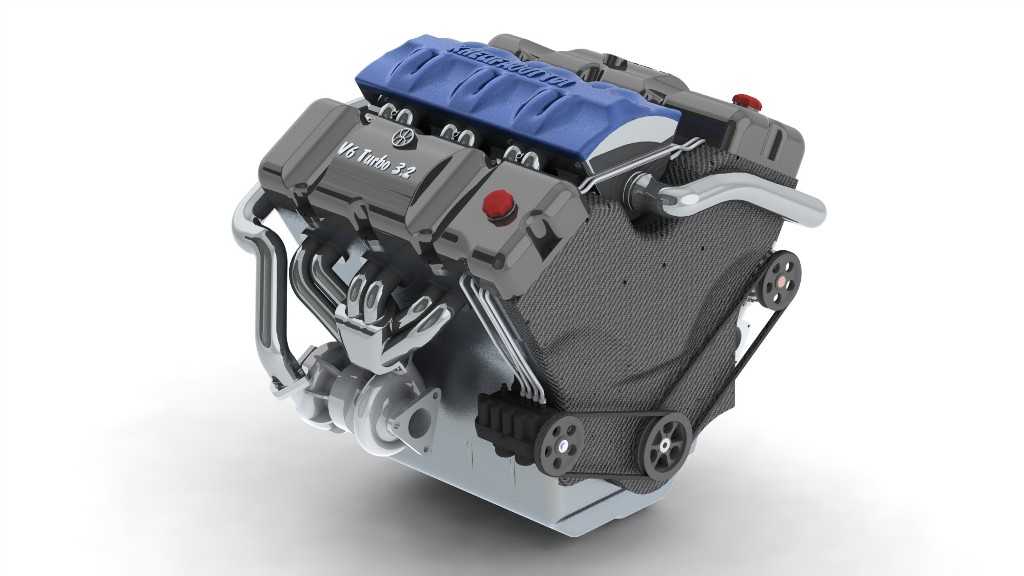

这款V型六缸双涡轮增压动力装置，在乘用车高性能动力配套、轻型商用车辆动力升级、特种作业设备动力改装场景中有着明确的适配定位。从实际用途来看，该装置通过双涡轮的串联或并联匹配逻辑，可在低转速区间快速建立增压压力，规避传统大排量自然吸气机型低扭响应滞后的问题，同时在高转速区间维持稳定的进气充量效率，兼顾城市工况下的起步加速响应与高速巡航、重载工况下的持续动力输出，能够覆盖从家用性能车到轻型工程作业车辆的不同动力需求。从功能特性层面拆解，模型完整还原了V型夹角缸体的布局逻辑，两侧缸盖的进排气道与涡轮增压器的连接管路走向清晰，配气机构的凸轮轴、正时齿轮组、气门挺柱结构均做了实体还原，曲轴连杆机构的运动副配合边界、活塞与缸壁的配合间隙预留逻辑都在模型中有所体现，同时冷却系统的水道走向、润滑系统的油路分布也做了结构化呈现，能够直观展示动力输出过程中各系统的协同工作逻辑。设计思路上，该结构采用60度V型缸体夹角，能够在保证曲轴运转平衡性的同时，缩短整机的轴向尺寸，降低动力舱的纵向占用空间，双涡轮分别对应两侧气缸组的排气驱动，缩短了排气歧管到涡轮端的路径长度，减少排气脉冲的能量损耗，提升涡轮响应速度；正时系统采用齿轮与皮带组合的传动结构，既保证了配气相位的传动精度，又能缓冲曲轴端的转速波动，降低配气机构的冲击损耗。从安装边界来看，整机的进气歧管位于V型夹角内侧，涡轮增压器布置在缸体两侧的下部位置，排气接口朝向车身前侧或后侧可根据配套车型的动力舱布局调整，发动机悬置的安装点位分布在缸体两侧的加强筋位置，能够承载整机运转时的扭转振动与纵向冲击，整机的高度方向预留了气门室盖与点火线圈的安装空间，宽度方向避开了转向机、冷却水箱等周边配套部件的干涉区域，油底壳的下部造型做了收窄处理，适配不同车型的副车架布局，避免在车辆极限颠簸工况下出现油底壳磕碰的风险。对于结构设计从业者而言，该模型可直观参考V型多缸机型的布局逻辑、增压系统的管路匹配思路，以及各系统间的避让设计原则，为同类型动力装置的结构优化、配套安装设计提供具象的参考依据，也能帮助选型人员快速判断该类动力装置的适配边界与配套改造空间。
