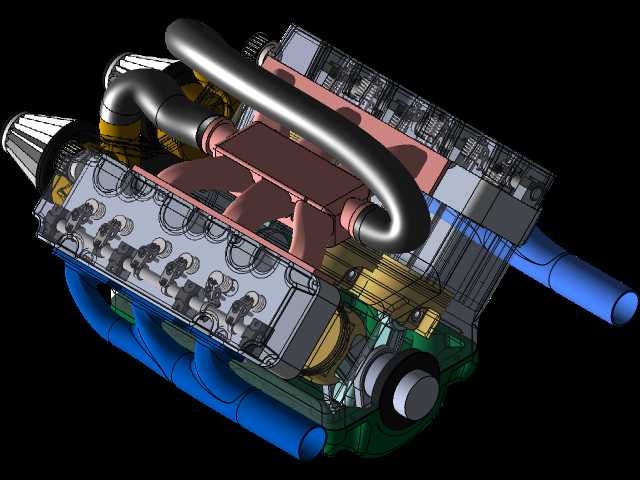

V型六缸车用动力总成结构设计方案

　　这款V型六缸动力单元的结构设计，核心围绕乘用车前置后驱平台的动力舱布局约束展开，两侧缸体呈60度夹角排布，是兼顾运转平顺性与横向安装空间的经典构型，相比直列六缸结构能大幅缩短动力总成轴向长度，适配多数中型、中大型乘用车的前舱安装边界，同时相比V8构型减重效果明显，能更好平衡车辆前后轴荷分配。从实际应用场景来看，这类动力单元多用于追求动力输出平顺性与中高转速扭矩储备的乘用车型，部分轻型商用车、高性能越野车型也会基于同系列构型做适配调校，覆盖日常通勤、高速巡航、复杂路况牵引等多类使用场景。设计过程中首先梳理了曲柄连杆机构的运动干涉边界，每侧三个气缸的进排气门组件、凸轮轴传动结构都做了分层排布，两侧独立的排气歧管走向顺着缸体外侧延伸，

　　最终汇入总排气通路，既避让了V型夹角内的进气歧管安装空间，也给后续三元催化、涡轮增压器等后处理部件预留了足够的装配余量。进气侧的稳压腔布置在V型夹角内部，能缩短进气道长度，减少进气谐振损失，提升各缸进气均匀性。冷却系统的水道采用分层贯通设计，从缸体下部进水，顺着缸盖鼻梁区等高负荷区域流向上部出水腔，能精准控制燃烧室周边温度梯度，避免局部热变形导致的密封失效。润滑系统的油道集成在缸体、缸盖的铸件内部，主油道沿曲轴轴向布置，通过分支油道给曲轴主轴颈、连杆轴颈、凸轮轴轴颈、配气机构摇臂等摩擦副提供压力润滑，回油道顺着缸体侧壁布置，能让润滑后的机油快速回流到油底壳，避免高转速工况下出现机油泵吸空问题。装配层面所有连接副的定位基准都做了统一，

　　缸体与缸盖、正时链罩、油底壳的结合面都设计了定位销孔，能减少总装环节的调整工作量，运动仿真环节覆盖了从怠速到额定转速的全工况区间，验证了活塞往复运动、气门开闭动作、曲轴旋转过程中所有运动部件的安全间隙，避免实际运行中出现部件碰擦故障。外围附件的安装支架都集成在缸体、缸盖的预设凸台上，发电机、空调压缩机、转向助力泵等附件通过前端轮系驱动，皮带张紧轮的安装位置做了多方案适配，能兼容不同车型的附件配置需求，所有外接管路的接头都采用标准化接口，方便后续生产环节的装配与售后维修。
