三叶片螺旋桨航空动力推进部件结构

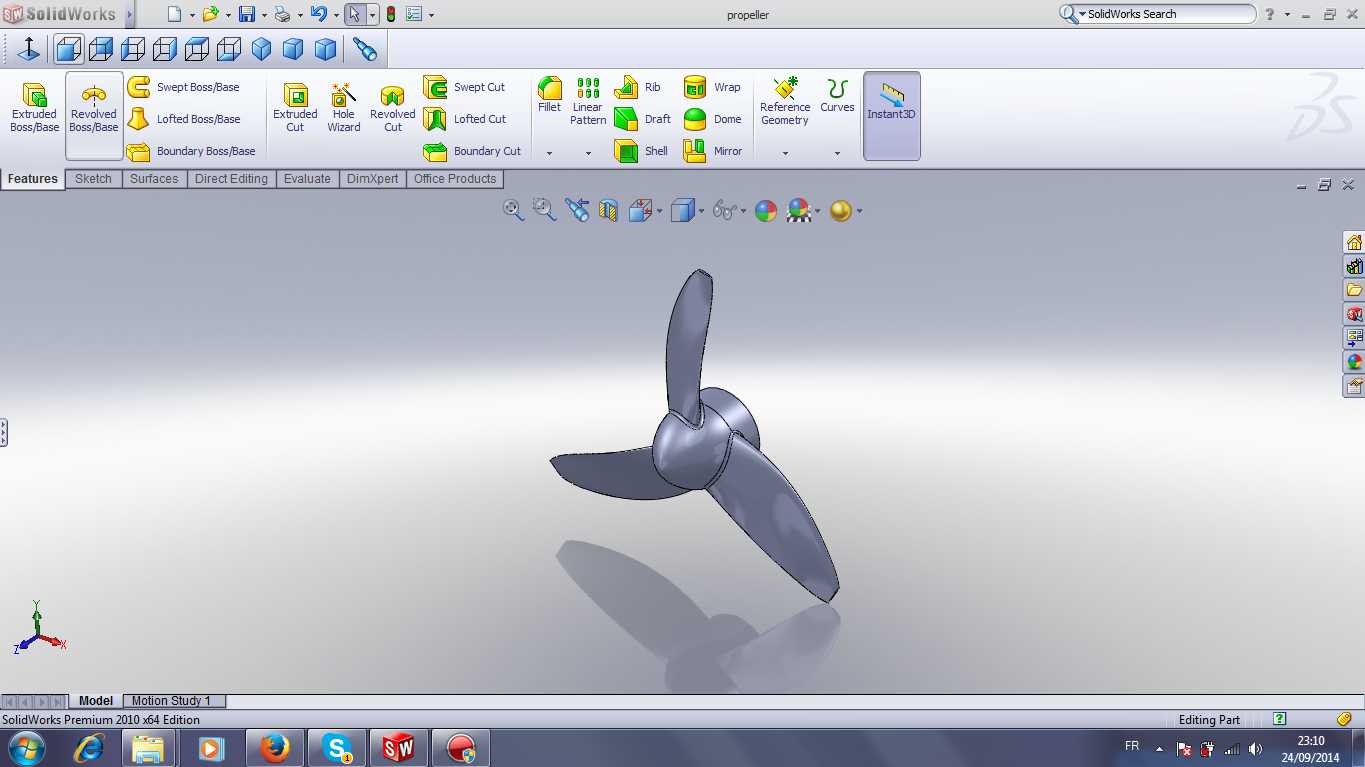

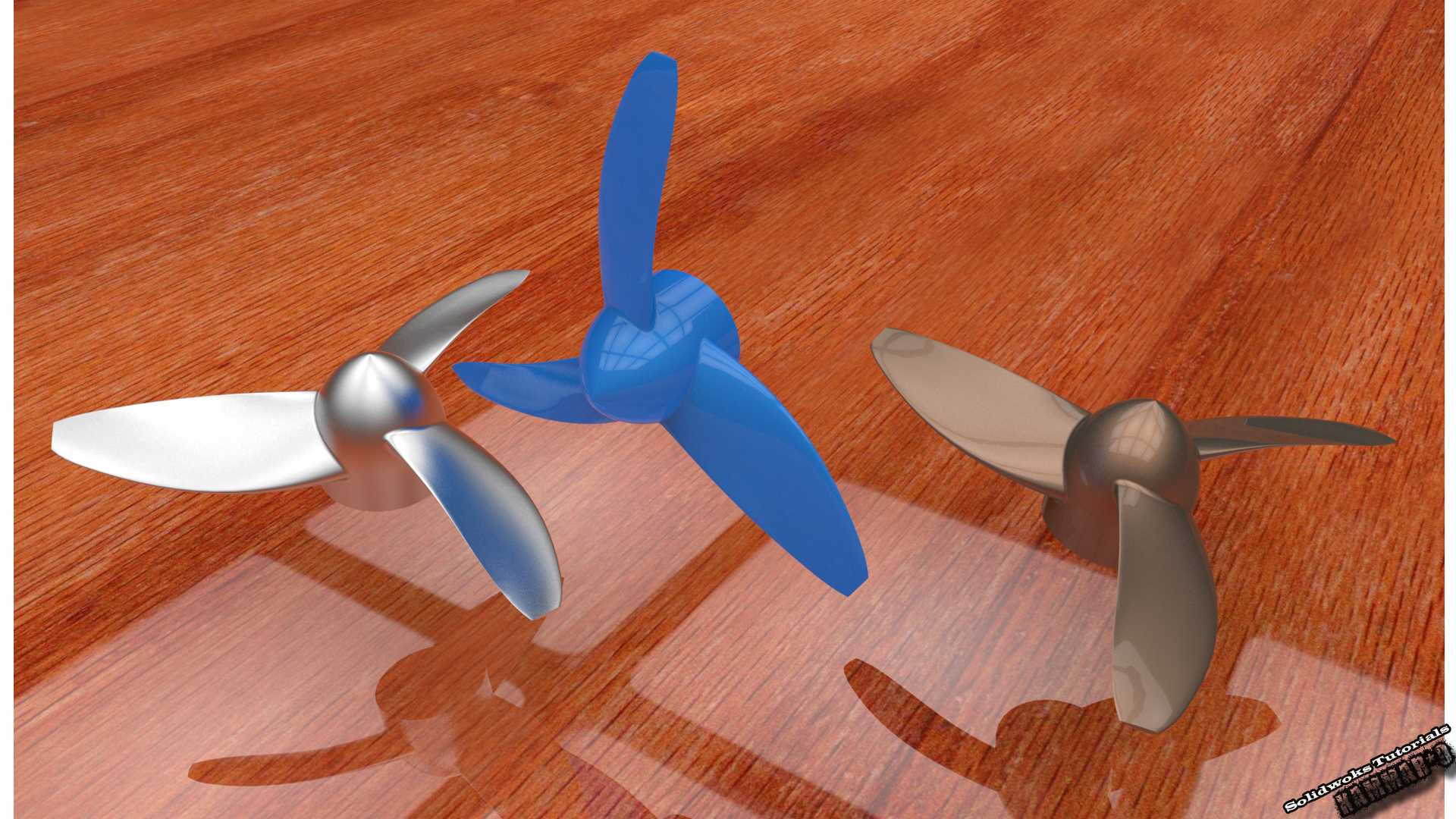

这类三叶螺旋桨结构常作为小型旋翼航空器、轻型水上载具的核心推进构件，在低空小型无人机、轻型载人直升机、小型竞速航模、内河小型动力艇上都有广泛适配场景，核心作用是将转轴输出的旋转扭矩转化为轴向推进力，通过叶片翼型截面的气流压差形成稳定推力，带动载具完成行进、姿态调整等动作。设计过程中首先要匹配动力输出端的安装接口，桨毂中心的定位孔与动力轴采用过渡配合，端面预留锁紧螺纹孔位，保证高速旋转状态下不会出现松脱偏移，安装边界需要考虑桨叶旋转扫掠范围，与周边机体结构、防护外罩预留足够安全间隙，避免运转过程中出现剐蹭干涉。叶片的翼型截面沿展向做连续扭转设计，从根部到叶稍的安装角逐步递减，抵消不同线速度位置下的气流攻角差异，让整个桨叶展向的推力分布更均匀，减少局部气流分离带来的振动与效率损失，同时叶稍位置做圆弧收边处理，降低高速旋转时的翼尖涡流噪声。三个叶片沿桨毂周向呈120度均匀分布，相比两叶结构，相同直径下能提供更大的推力输出，同时旋转过程中的动平衡更容易校准，运转振动幅度更小，适配更高转速的动力输出场景。桨毂位置做流线型整流罩设计，减少转轴位置的气流紊流，降低迎风阻力，同时对内部连接紧固件形成防护，避免水汽、粉尘进入连接位造成锈蚀磨损。不同材质的适配方案对应不同使用场景，金属材质版本强度更高，适配大载荷动力输出场景，工程塑料版本重量更轻，转动惯量更小，动力响应速度更快，适合小型轻量化载具使用。建模过程中需要重点控制叶片曲面的光顺连续性，避免曲面出现褶皱、拐点，否则实际运转时会出现局部气流紊乱，不仅降低推进效率，还会诱发额外的结构振动，缩短动力端轴承的使用寿命，同时要做动平衡配重校核，在桨毂对应位置预留配重调整位，保证成品件高速旋转时的偏心量控制在允许范围内。
