参数化钣金连接固定支架结构设计

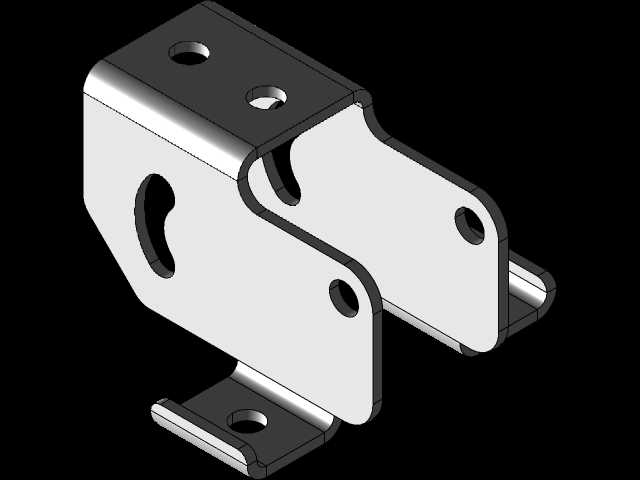

这类钣金连接支架在工业装配场景中应用十分广泛，小到自动化生产线的传感器安装固定，大到小型设备的壳体内部构件连接、电气柜内元器件承托，都能见到这类结构的身影。它的核心作用是实现两个不同安装面之间的刚性连接，同时通过自身的折弯结构抵消部分装配公差，避免硬连接带来的应力集中问题。从结构设计来看，该支架采用多次折弯成型工艺，整体通过钣金弯折形成Z型的空间结构，三个不同高度的安装平面分别对应不同的装配对接面，每个安装面上都预留了对应的安装孔位，其中侧立面的长圆孔设计是为了适配安装时的位置微调需求，当对接件的孔位存在小范围偏差时，可以通过长圆孔的余量完成装配，不需要二次扩孔修改，大幅降低现场装配的调整难度。上下两个水平安装面的圆孔则是用于精准定位，装配时先通过圆孔完成定位销的穿接，再锁紧紧固件，能保证支架安装后的位置精度，不会出现使用过程中的移位问题。设计时充分考虑了钣金加工的工艺特性，所有折弯处都预留了合理的折弯内R角，避免折弯时出现材料开裂的问题，同时所有孔位都距离折弯边保留了足够的安全距离，防止冲孔加工时出现孔位变形，也避免折弯过程中孔位被拉扯变形。从安装边界来看，该支架的整体轮廓尺寸适配小型安装空间，不需要过大的操作空间就能完成装配，三个安装面的孔位间距经过参数化调整，可以根据实际使用场景快速修改孔距、折弯高度、板材厚度等参数，不需要重新绘制整体结构，大幅提升设计迭代效率。板材选用常规冷轧钢板即可满足常规承重需求，如果应用在有防腐要求的场景，也可以直接替换为不锈钢板材，参数化模型可以自动适配材料厚度的变化，自动调整折弯扣除量，保证加工后的尺寸精度。这类支架在实际使用中不需要额外的焊接工序，所有连接都通过紧固件完成，拆装维护十分方便，当设备需要升级改造时，可以直接拆卸更换，不会对原有安装基面造成破坏。结构上的镂空减重设计在不降低整体结构强度的前提下，减少了材料用量，同时也能减轻支架自身重量，降低对安装基面的负载要求，在移动类小型设备上使用时，还能帮助降低设备整体自重。
