卧式油气分离器ASME VIII合规结构设计

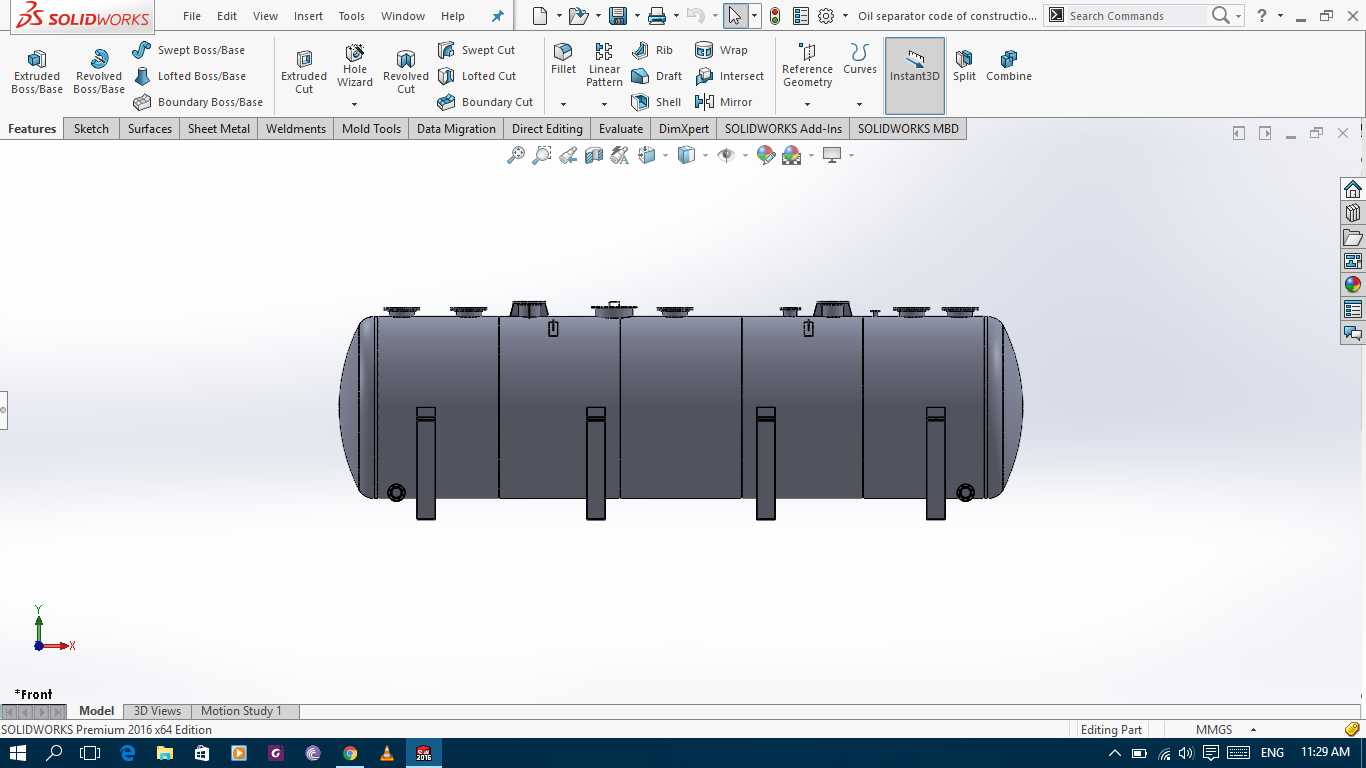

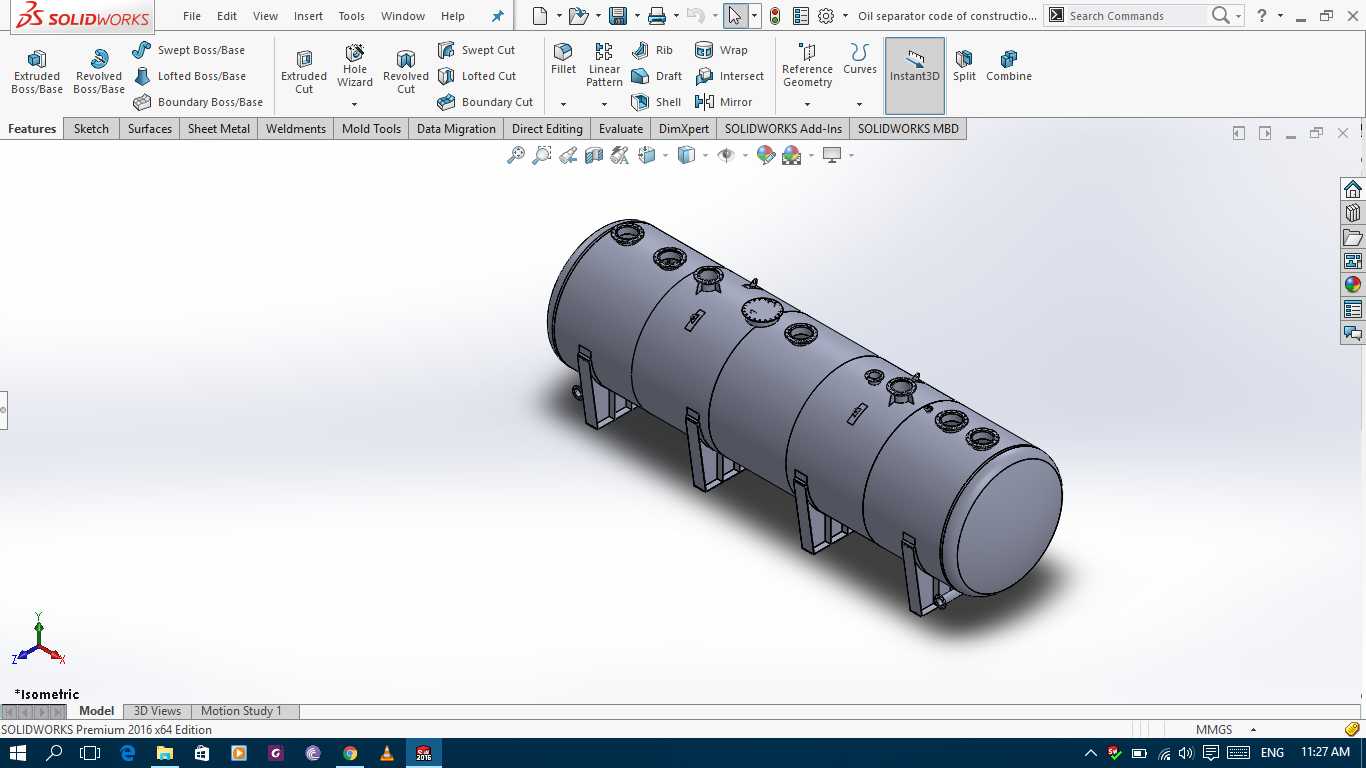

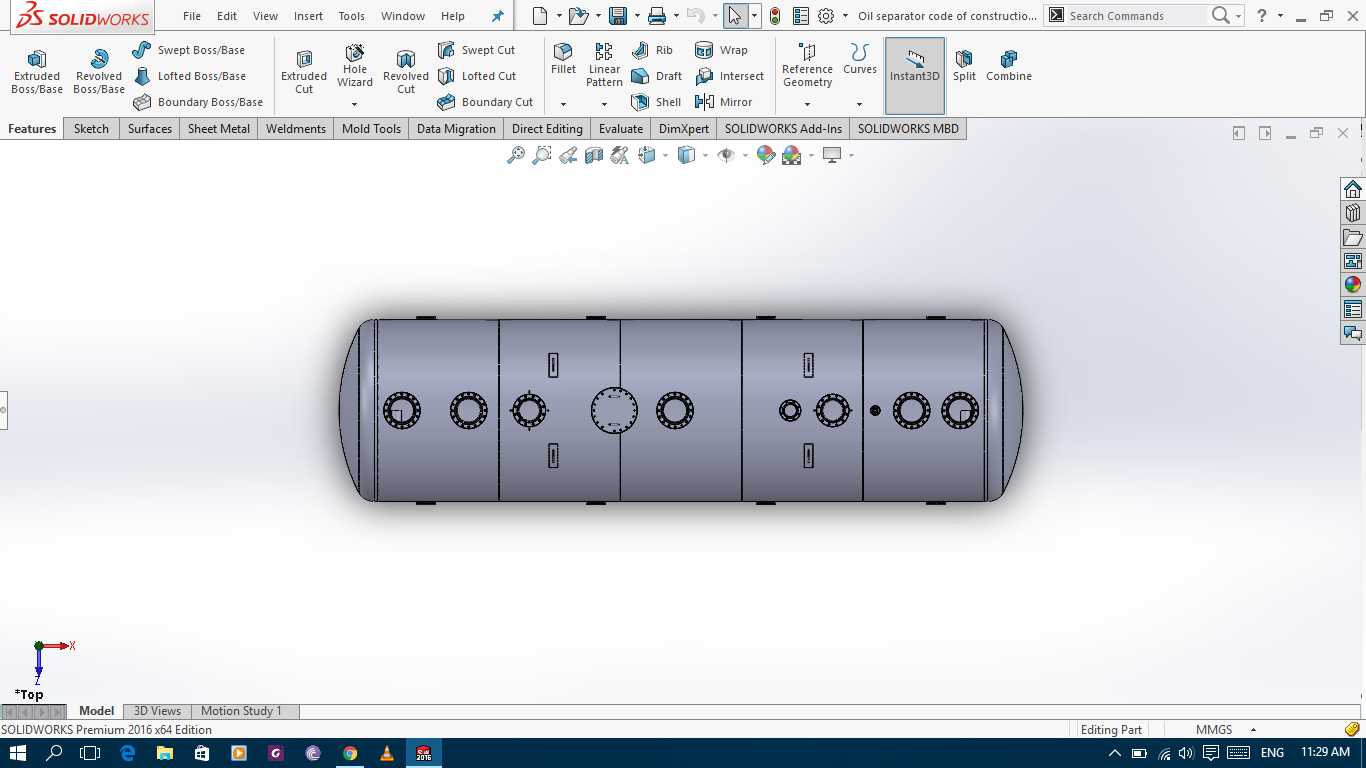

　　在陆上油气处理站场、海上采油平台的工艺处理环节，这类卧式承压分离设备是进站流体处理的首道核心单元，直接承接井口产出的多相混合流体，完成气液两相或油气水三相的初步分离作业，为后续原油稳定、天然气净化、采出水处理工序提供符合进料要求的介质。从结构设计逻辑来看，采用卧式长筒体布局并非随意选择，相比立式结构，卧式筒体能够提供更大的气液界面沉降面积，更适配大处理量、高气液比的进站工况，能有效降低气相流速，减少气流裹挟液滴的情况，提升初级分离效率。筒体上的多组法兰接口分别对应不同工艺接管需求：沿筒体轴向分布的不同口径接口，分别承担油气混合物进料、分离后气相导出、液相导出、排污、液位仪表安装、安全附件安装的功能，

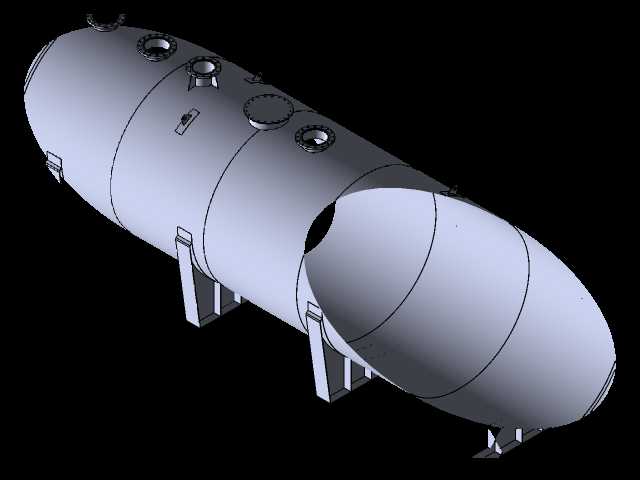

　　接口位置的排布充分考虑了内部流场分布，避免进料流体直接冲击内部分离元件，同时保证液位测量区间能够覆盖正常运行的液位波动范围。两端采用标准椭圆形封头，承压受力状态更均匀，符合ASME VIII卷关于压力容器承压元件的应力计算要求，筒体下方设置的鞍式支座，匹配卧式罐体的安装支撑需求，支座间距经过载荷计算确定，既避免筒体跨距过大导致的挠度超标，也预留了底部排污管线、液位计安装的操作空间。内部结构按照分级分离思路设置，进料区设置稳流构件降低流体动能，沉降区预留足够的气相停留空间让液滴依靠重力沉降，部分工况下还会在气相出口端设置聚结元件，进一步脱除气相中夹带的微小液滴，满足外输天然气的带液率要求。设计过程中需要充分考虑不同工况的参数边界，

　　包括操作压力、操作温度下的筒体壁厚计算，接管开孔的补强计算，支座的载荷校核，同时要兼顾现场安装的检修空间，保证人孔位置能够满足内部构件的安装与后期检修需求，外部接口的方位要匹配站场工艺管线的走向，减少管线安装的应力集中。这类设备的分离效果直接影响整个处理站场的运行稳定性，如果初级分离效果不达标，液相携带气体会导致后续输油泵出现气蚀，气相携带液滴会导致后续天然气压缩机出现液击故障，因此结构设计阶段的流场模拟、结构强度校核都需要严格遵循规范要求，保证设备在设计服役周期内的运行可靠性。
