立式碳质滤芯空气净化过滤设备结构

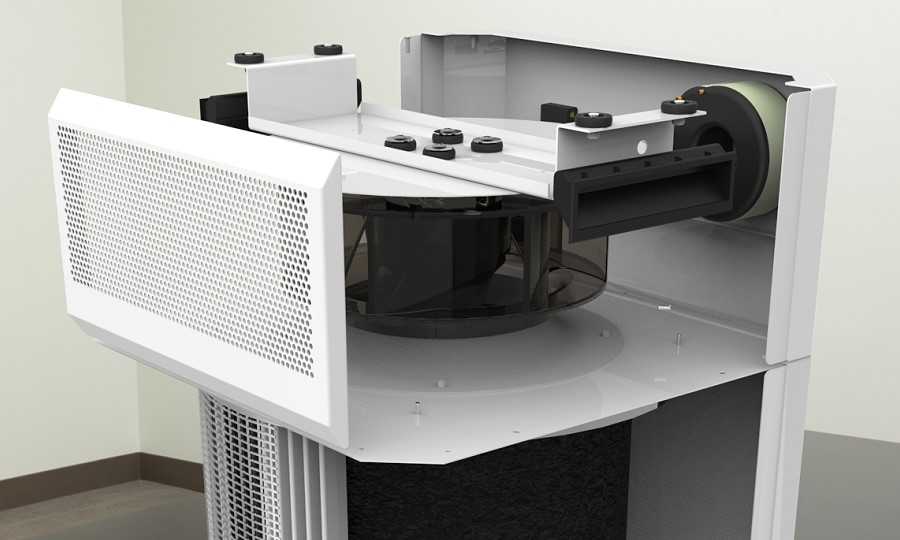

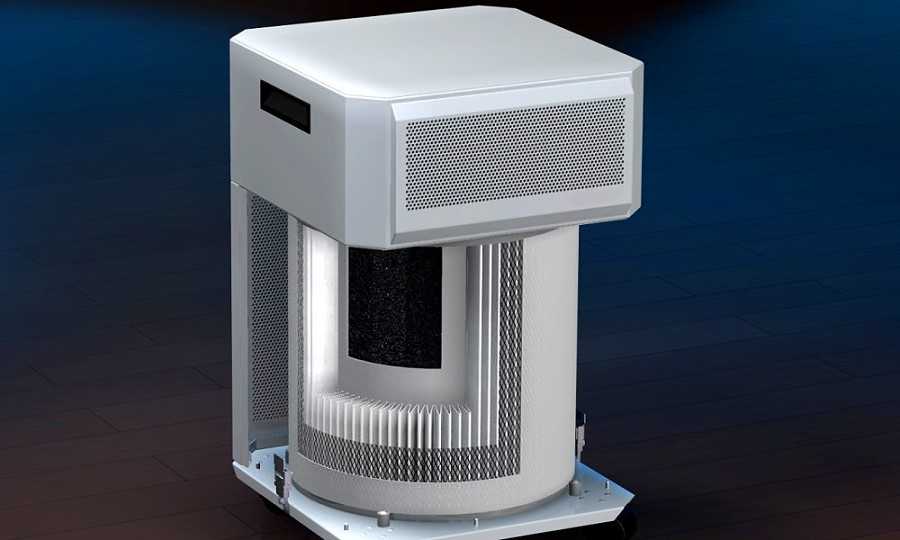

这款立式空气过滤设备的结构设计，核心围绕碳质吸附过滤的空气净化逻辑展开，适配小范围密闭空间的空气循环净化需求，常见于小型办公隔间、居家卧室、独立实验室操作区这类对空气中浮尘、异味分子有去除要求的场景。从结构布局来看，设备采用上下分段式的腔体设计，上部为进风均流段，顶面做斜切收边处理，侧面整面覆盖冲孔网板作为进风面，冲孔的开孔率经过匹配计算，既能保证足够的进风通流面积，又能拦截大尺寸的毛发、絮状浮尘，避免大颗粒杂物直接进入内部滤芯段造成滤芯过早堵塞。下部为核心过滤腔体，采用圆柱形滤芯安装位，适配卷绕式碳质复合滤芯，滤芯外层包裹初效过滤棉，中层为活性炭吸附层，内层设置HEPA精滤层，空气从上部进风段进入后，沿腔体导流结构向下折返，穿过滤芯侧壁从下部腔体的出风栅格送出，形成完整的空气循环过滤路径。设备底部设置带定位孔的安装底座，底座上预留滤芯快拆的卡扣位，日常更换滤芯时无需拆解上部机身，仅需打开下部的滤芯固定卡扣即可抽出旧滤芯完成更换，维护操作的便捷性在结构设计阶段就做了充分考量。外形尺寸方面，设备整体占地尺寸控制在0.12平方米以内，总高度不超过0.8米，放置在桌面旁、墙角位置不会占用过多活动空间，安装时仅需保证设备四周预留10厘米以上的通风间隙，避免进风面被遮挡导致通风量下降。上部进风段的侧面预留了状态显示屏的安装槽位，可适配空气质量检测模块的安装，实时反馈进风侧的颗粒物浓度，为风机转速调节提供数据支撑。机身外壳采用拼接式钣金结构，所有拼接边做圆角过渡处理，既避免钣金锐边造成安装维护时的磕碰，也能减少直角位置的积灰死角，日常清洁时仅需擦拭外表面即可完成打理。内部的风道导流板做圆弧过渡处理，减少风阻带来的风机能耗损失与运行噪音，在额定通风量下，设备运行噪音可控制在适合室内长时间使用的区间，不会对日常办公、休息造成干扰。滤芯的压紧结构采用弹簧压合设计，能自动补偿滤芯长期使用后的尺寸形变，保证滤芯与安装腔体之间的密封性，避免未经过滤的空气从密封缝隙处短路流出，影响整体净化效果。
