门锁类型侧孔加工专用钻夹具结构

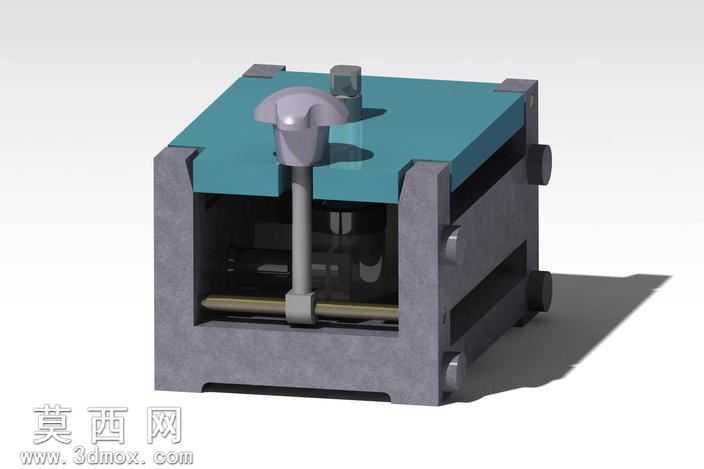

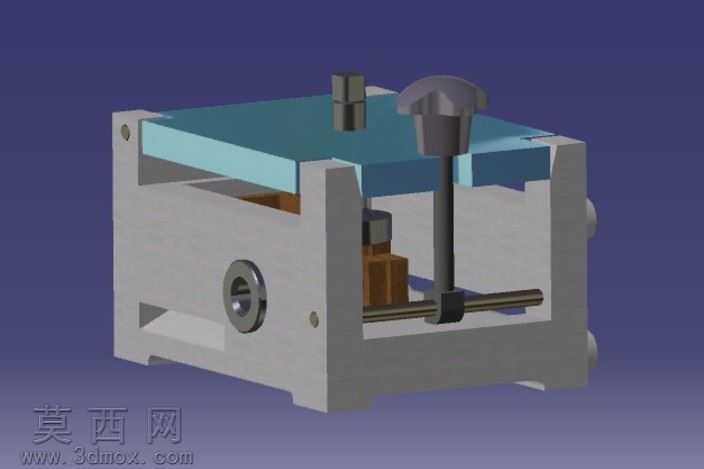

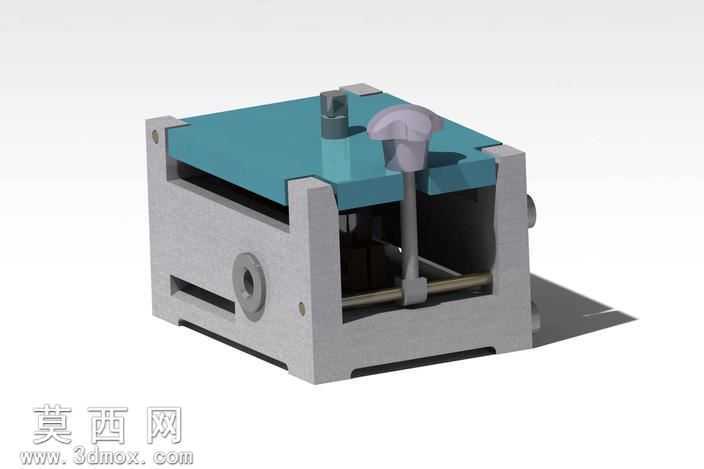

本套钻夹具为门锁类零件侧孔加工专用工装，整体采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工工装的设计规范，对每一处装配间隙、定位公差、运动行程都做了精准的参数约束，确保模型可直接对接生产加工的工艺需求。渲染阶段采用工业级写实材质方案，夹具体基体赋予灰铸铁哑光金属材质，还原铸造毛坯经时效处理后的细腻磨砂质感，表面的安装孔、减重槽、定位基准面都做了边缘倒角的细节处理，避免锐边渲染失真；顶部盖板采用青蓝色氧化处理铝合金材质，调整材质的金属度与粗糙度参数，呈现出硬质阳极氧化后的哑光耐磨表层质感；操作手柄采用酚醛树脂电木材质，还原非金属操作件的半哑光深紫灰色质感，传动杆、定位销等运动部件赋予调质45号钢的亮面金属材质，区分不同功能部件的材质差异，让整体装配结构的层级清晰可辨。结构设计上采用箱式夹具体作为承载基体，保证工装在钻床工作台上安装的刚性与稳定性，侧面设置90度垂直导向钻套孔，精准保证待加工侧孔与工件基准面的垂直度要求，满足从侧面钻削90度垂直孔的加工导向需求；夹紧机构采用门锁类快锁结构原理，顶部设置旋转式操作手柄，通过内部的连杆传动机构带动内部的定位夹紧块动作，可实现工件的快速装夹与松脱，无需额外扳手工具即可完成操作，大幅提升批量加工时的装夹效率；夹具体侧面设置排屑缺口，方便钻削过程中铁屑的及时排出，避免积屑影响加工精度与工装使用寿命，基体上的多个安装孔可配合T型螺栓将夹具牢固固定在钻床工作台面，防止钻削过程中工装移位。设计思路围绕门锁类小型零件的侧孔加工痛点展开，针对传统划线钻孔效率低、垂直度难以保证、装夹繁琐的问题，将定位、夹紧、钻套导向功能集成在一体化箱式结构中，操作逻辑简单，普通钻床操作工无需复杂培训即可快速上手，钻套采用可更换结构设计，针对不同孔径的加工需求仅需更换对应规格的钻套即可适配，无需重新制作整套工装，有效降低多品种小批量生产的工装投入成本；建模过程中对所有运动部件做了干涉检查，验证手柄旋转全行程中内部连杆、夹紧块与夹具体、工件之间无运动卡滞与干涉，保证工装动作顺畅可靠，同时对关键受力部件做了结构强度校核，确保夹紧力足够抵抗钻削过程中的轴向切削力，避免加工过程中工件出现位移导致孔位超差。
