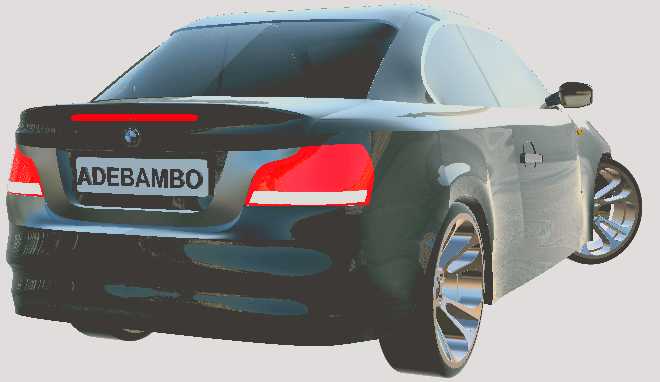

Fusion360平台轿跑外观曲面造型设计

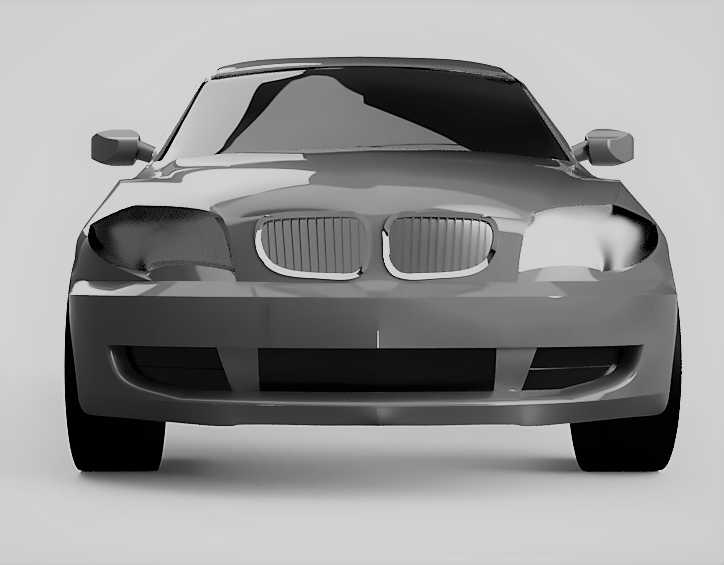

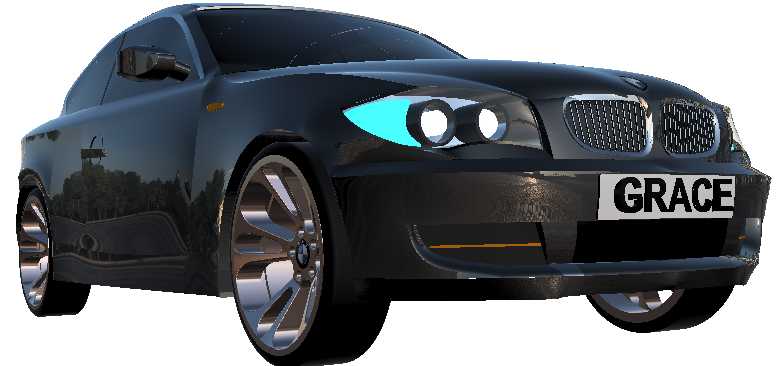

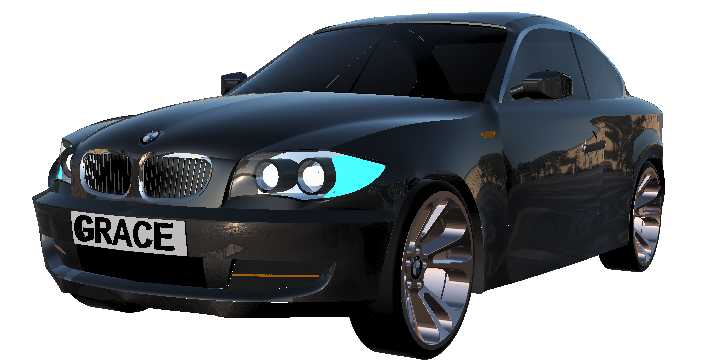

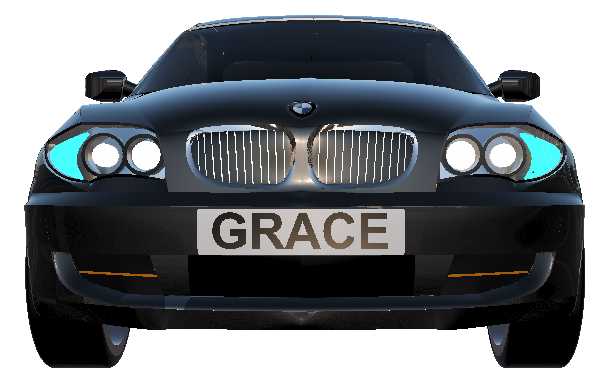

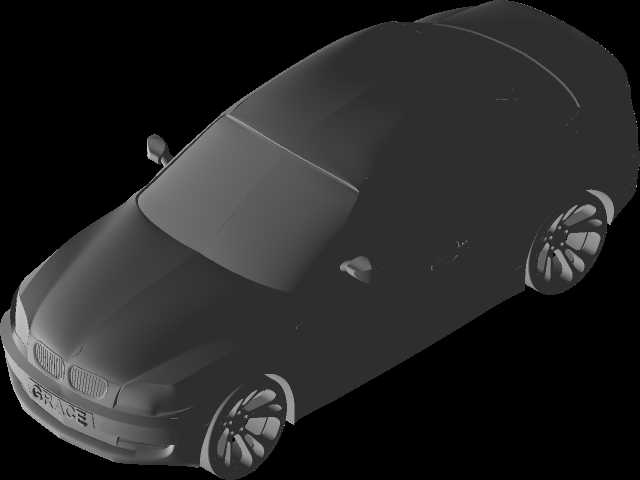

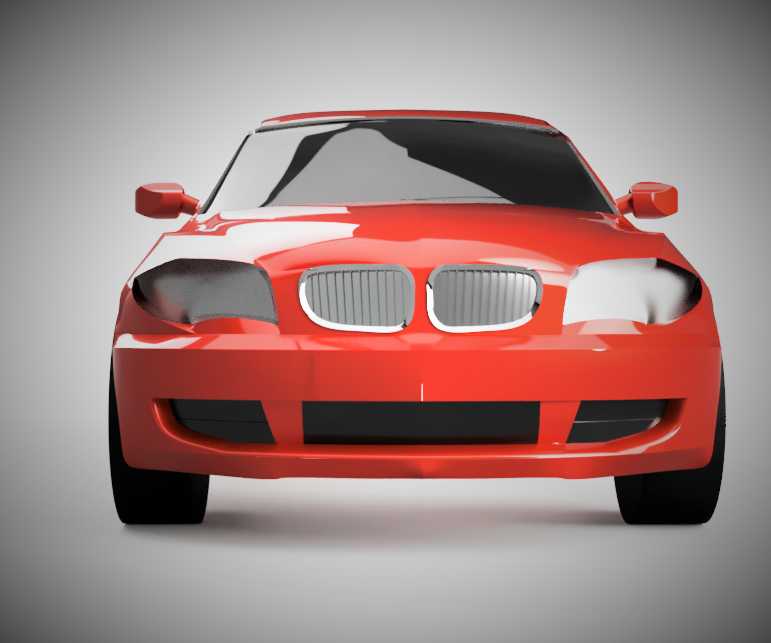

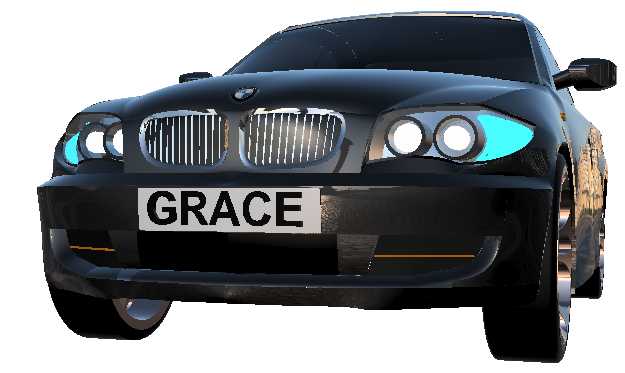

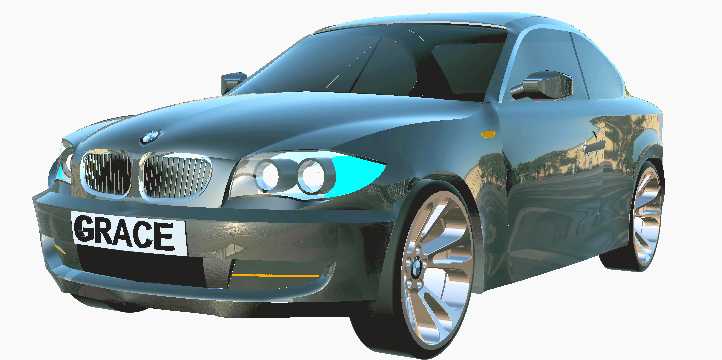

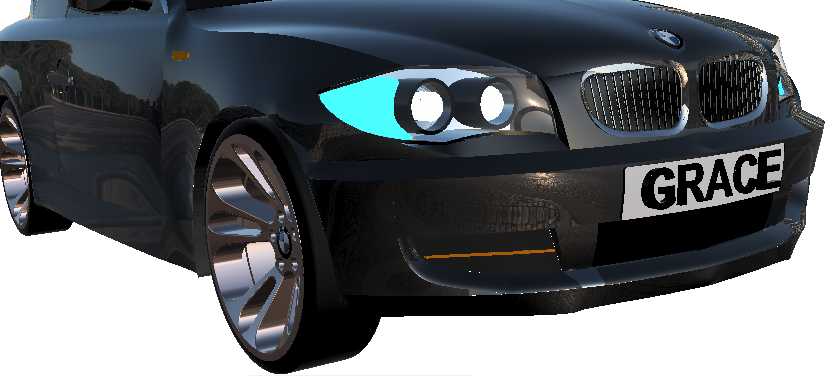

　　本次完成的轿跑外观曲面造型，核心面向乘用车外观正向开发的前期方案验证场景，可直接对接油泥模型扫描后的逆向校核环节，也能为后续空气动力学仿真、外覆盖件结构拆分提供基础几何依据。设计过程中优先考虑了量产车型的外饰件安装边界，前脸双肾型进气格栅的安装面预留了3mm的密封胶条安装槽，格栅与前保险杠的分缝位置严格按照量产车的装配公差要求设置，相邻曲面的间隙控制在1.2mm以内，避免后期结构设计阶段出现干涉问题。前大灯组的造型曲面做了连续G2曲率过渡，灯腔内部的预留空间能够兼容常规LED透镜模组的安装尺寸，灯组与翼子板的匹配面做了0.8mm的倒扣结构，满足卡扣固定的装配需求。车身侧面的腰线采用了渐消面处理手法，

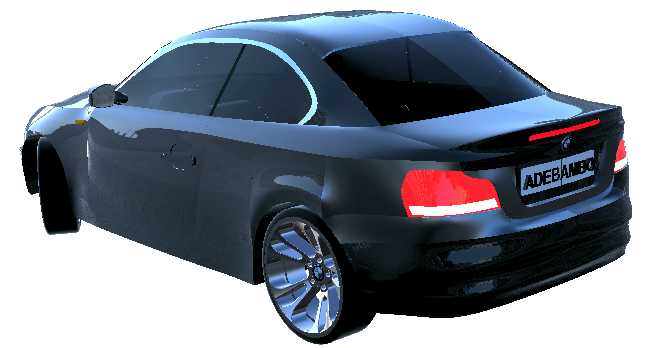

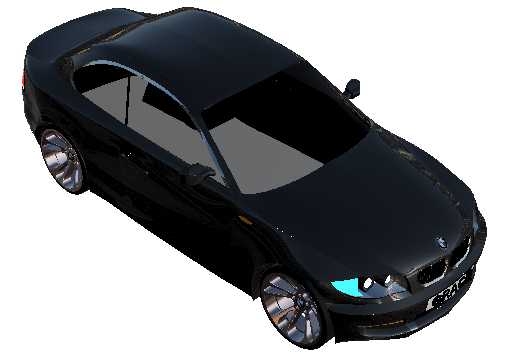

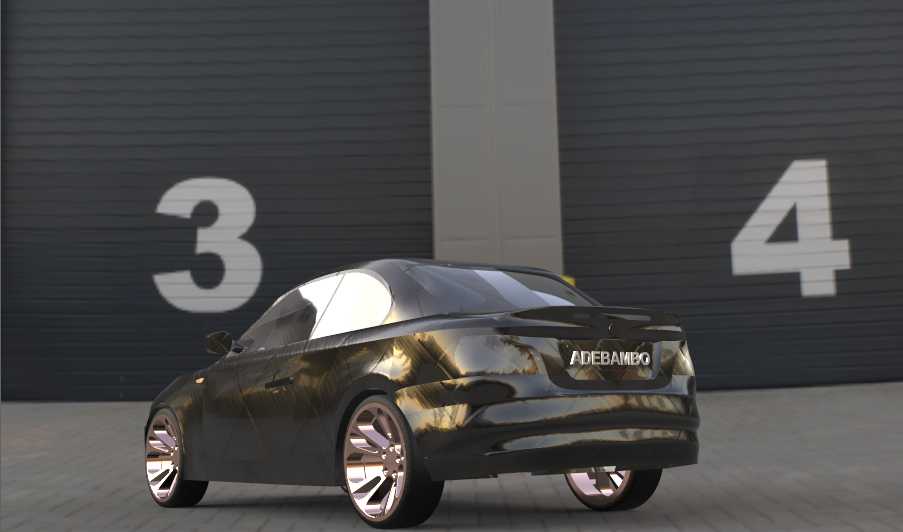

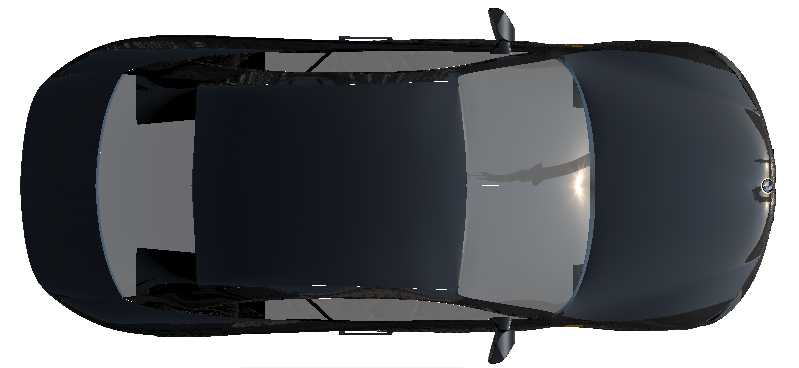

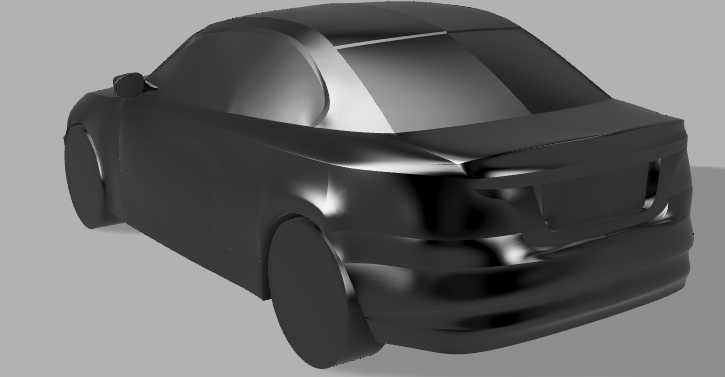

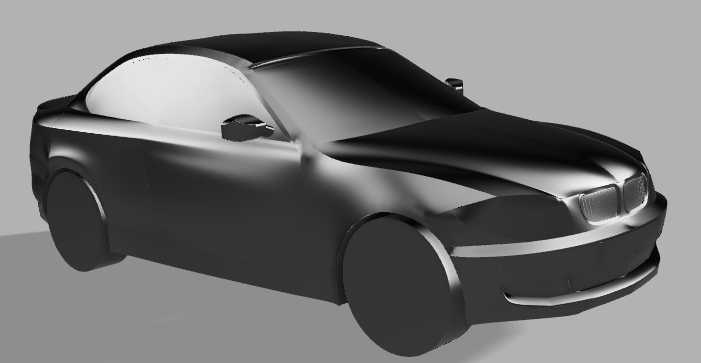

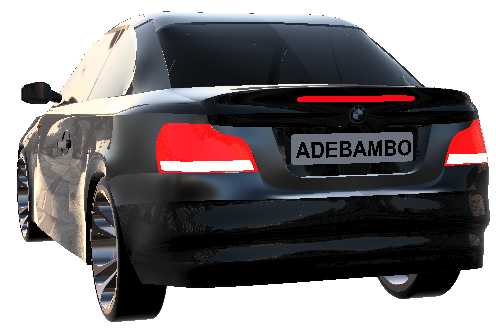

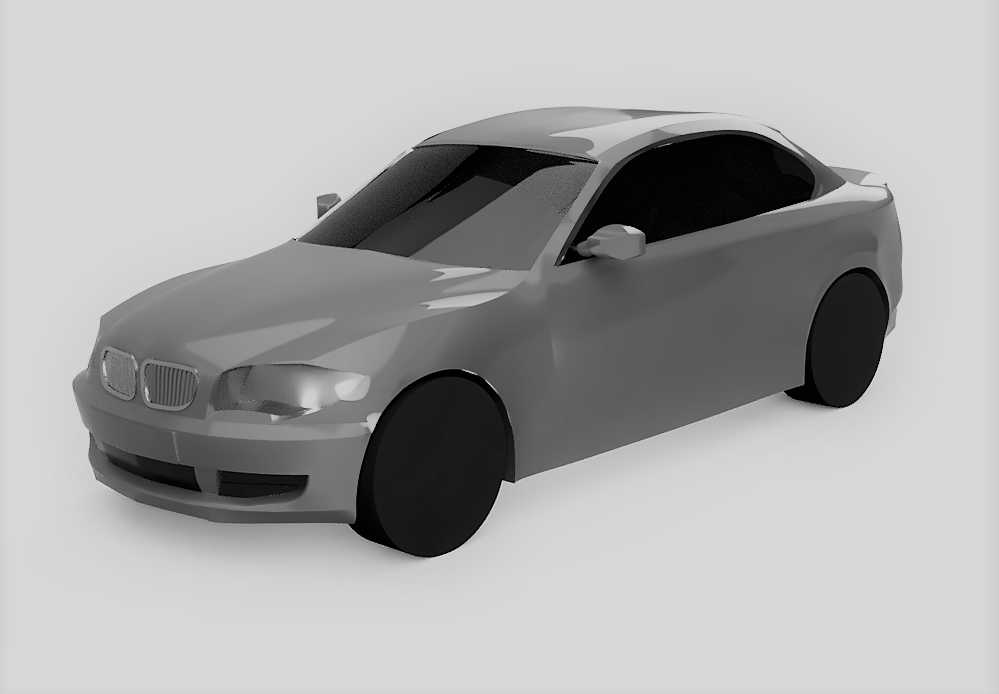

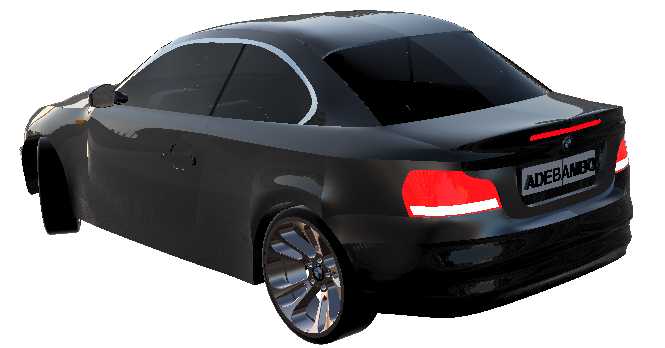

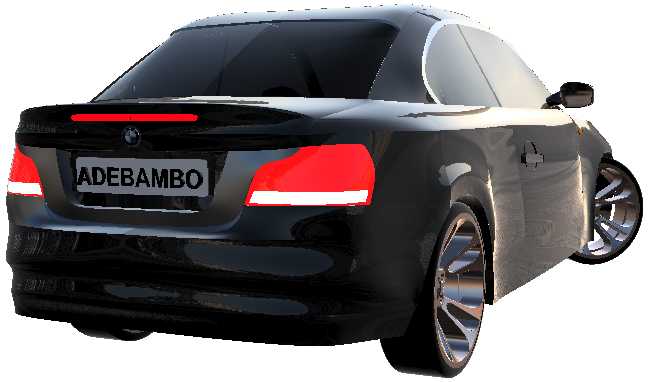

　　从翼子板后端延伸至尾灯处的曲面落差控制在4.5mm，既保证了侧围冲压过程中的材料流动性，也能在光线照射下形成层次分明的光影效果。车门曲面的分缝位置避开了侧面碰撞的主要受力区域，门把手的安装面预留了无钥匙进入模块的布线空间，车门下沿的侧裙造型做了15mm的内收处理，能够降低行驶过程中轮腔带出的泥水对车身侧面的污染。车顶线条从A柱顶端到车尾的溜背过渡做了多轮曲率调整，保证后排乘客的头部空间余量达到890mm，同时尾翼的上翘角度设置为12度，能够在高速行驶时提供适度的下压力，不会额外增加过多的风阻系数。前保险杠两侧的进气口并非装饰性结构，内部预留了刹车导风通道的安装空间，能够将行驶气流直接导向前刹车卡钳位置，提升连续制动工况下的散热效率。

　　轮毂的造型曲面做了等厚度偏移处理，轮辐的背面预留了动平衡块的粘贴位置，轮辋与轮胎的匹配面严格按照乘用车轮辋的国标尺寸设置，能够兼容19寸常规民用轮胎的安装需求。整车外曲面的所有倒角半径都经过了冲压工艺可行性校验，外露棱线的最小倒角半径不小于2mm，避免冲压过程中出现板料开裂的问题，同时外覆盖件的曲面拔模角度统一设置为7度，满足常规冲压模具的脱模要求。
